Нагревательный кабель TERM-Н RS одножильный постоянной мощности

Применение

Нагревательные кабели TERM-H RS предназначены для обогрева трубопроводов, резервуаров, технологических объектов различного назначения в температурном диапазоне от -60 до +240 °С.
Предназначены для работы, в том числе во взрывоопасных зонах и местах, где могут присутствовать коррозионные химические растворы или пары.


Система электропитания
Рабочее напряжение до 450 В переменного тока частоты 50-60 Гц.

Особенности

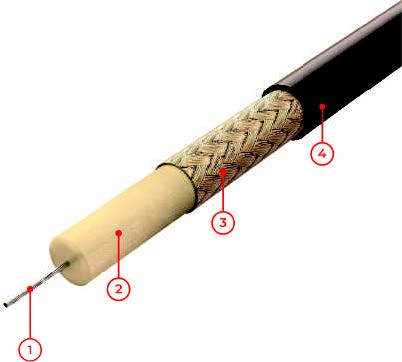

Нагревательный кабель представляет собой конструкцию из нагревательной жилы (1), первичной изоляции из фторполимера (2), экрана из медных никелированных проволок (3) и оболочки из фторполимера (4).

Технологии

Одножильная конструкция нагревательного кабеля обеспечивает максимальную надежность, а изоляция из фторполимера позволяет применять данный тип кабеля в случаях, когда требуется высокая рабочая температура и высокая мощность тепловыделения.

Технические характеристики

Тепловыделение	до 40 Вт
Температура поддержания	до 180 °С
Максимальная рабочая температура	+240 °С
Макс. допустимая температура без нагрузки	+260 °С
Минимальная температура монтажа	-60 °С
Диапазон окружающей среды	-60 … +55 °С
Электропитание	220…450 В
Внешний диаметр	3,5-7,8 мм
Минимально допустимый радиус однократного изгиба при монтаже	2,5 диаметра для кабелей с внеш. Ø до 6 мм (включительно), 6 диаметров для кабелей с внеш. Ø свыше 6 мм
Минимальный радиус изгиба	30 мм
Маркировка взрывозащиты	Ex 60079-30-1 IIC T2 Gb X
Степень защиты	IP67

Документация

Изготовлен и испытан согласно ТУ 3558-010-15055716-2022 «Кабели нагревательные серии TERM-H RS с монтажными комплектами серии T-H RS во взрывозащищённом исполнении, кабели нагревательные серии TERM-M (3X) с монтажными комплектами T-R 3X и T-R 3H во взрывозащищённом исполнении» Продукция сертифицирована.
Соответствует требованиям: Ex 60079-30-1 IIC T3 Gb X

Марка кабеля	Сечение	Сопротивление, Ом/км	Номинальные размеры, мм	Минимальный радиус изгиба, мм
TERM-M (3E)	3×1,5	0,01150	14,9 × 7,8	40
TERM-M (3S)	3×2,5	0,00667	16,4 × 8,3	40
TERM-M (3M)	3×3,0	0,00581	16,9 × 8,5	45
TERM-M (3D)	3×4,0	0,00435	17,9 × 8,8	45
TERM-M (3V)	3×6,0	0,00300	19,6 × 9,4	50
