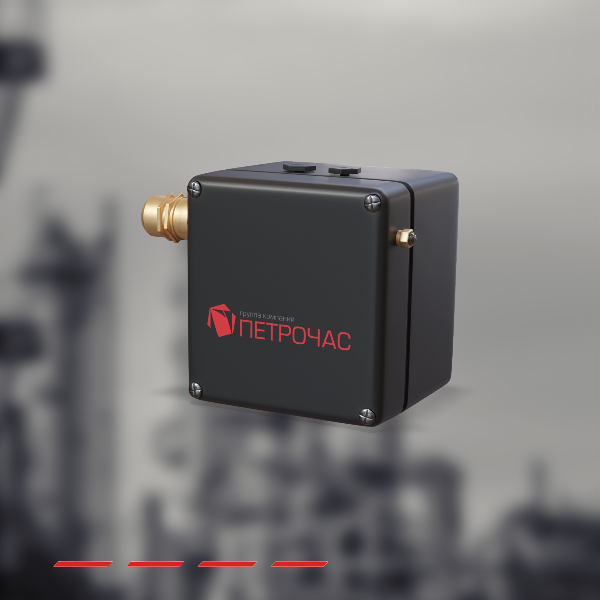

Соединительные коробки РТВ 406
Соединительные коробки РТВ 406 предназначены для подключения к силовой сети высокотемпературного электрического нагревательного кабеля с минеральной изоляцией. Коробки РТВ 406 позволяют подключить одну секцию нагревательного кабеля.

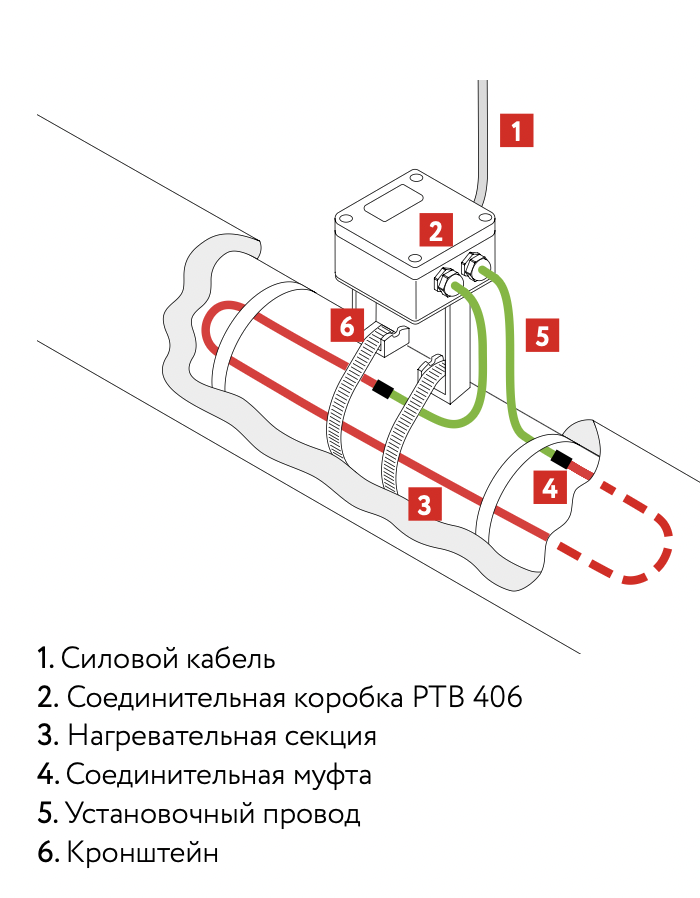

Коробка крепится на стене здания, на ближайшей металлоконструкции или при помощи кронштейна непосредственно на трубопроводе. Выбор места крепления также зависит от температуры обогреваемого объекта (трубопровода). При температуре свыше 200 °С рекомендуется установка коробки за пределами зоны воздействия высокой температуры трубопровода.
Конструкция корпуса обеспечивает защиту от проникновения влаги и пыли степени IP66 и высокую коррозионную стойкость. Кабельные вводы коробки предназначены для подключения небронированных силовых кабелей диаметром от 7 до 18 мм или бронированных силовых кабелей диаметром от 12 до 20 мм.

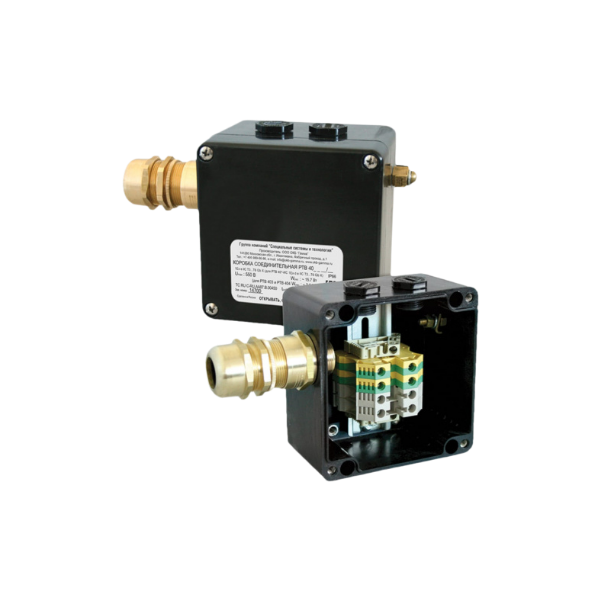

Применяемые клеммные наборы позволяют обеспечить подключение многожильных или одножильных проводов сечением от 1,5 до 10 мм2. Для заказа доступны исполнения коробок с винтовыми или пружинными клеммными зажимами.
Особенности и области применения- Эффективное решение для подключения питания к кабелю с минеральной изоляцией
- Имеют сертификат соответствия для применения во взрывоопасных зонах
- Основные комплектующие включены в комплект поставки
- Широкий спектр решаемых задач
- Быстрый и простой монтаж
- Высокая термостойкость
- Не подвергаются коррозии
Технические характеристики
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
УХЛ1 |
|
Степень пылевлагозащиты |
IP66 |
|
Маркировка взрывозащиты |
1Ex e IIC T6. . .T3 Gb X |
|
Рабочий диапазон температур окружающей среды |
-60...+55 °С |
| Рабочее напряжение | до 550 В |
| Рабочий ток | до 50 А |
| Габаритные размеры корпуса | 122×120×91,5 мм |
| Вес коробки в максимальной комплектации |
1,3 кг |
| Материал/цвет корпуса |
Стеклоармированный полиэстер / черный |
Габаритные размеры
Подробности сертификации
№ ЕАЭС RU C-RU.AA87.B.00406/20
