Монтажный комплект T-H RS
Монтажный комплект для соединения T-H RS (соединительный комплект) предназначен для ремонта или сростки (соединения) электрического нагревательного кабеля марки TERM-H RS, а так же для изготовления соединительной муфты с установочным проводом.

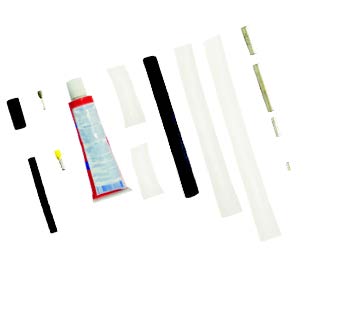

Комплектующие для монтажа
| Наименование | Длина, мм | Кол-во, шт. |
|---|---|---|
| Гильза обжимная, силовая, для греющей жилы (три типоразмера, на выбор) | — | 3 |
| Гильза обжимная для оплётки заземления | — | 1 |
| Трубка термоусаживаемая высокотемпературная для соединительной муфты (прозрачная) | 190 | 1 |
| Трубка термоусаживаемая высокотемпературная для соединительной муфты (прозрачная) | 180 | 1 |
| Трубка термоусаживаемая высокотемпературная для соединительной муфты (чёрная) | 140 | 1 |
| Трубка термоусаживаемая высокотемпературная для изоляции соединения жилы (прозрачная) | 70 | 1 |
| Трубка термоусаживаемая высокотемпературная для изоляции соединения жилы (прозрачная) | 60 | 1 |
| Герметик силиконовый высокотемпературный | — | 1 |
| Наконечник штыревой для оплётки заземления | — | 1 |
| Наконечник штыревой для жилы | — | 1 |
| Трубка термоусаживаемая для муфты установочного провода (чёрная) | 30 | 1 |
| Трубка термоусаживаемая для муфты установочного провода (чёрная) | 70 | 1 |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Параметр | Значение |
|---|---|
| Максимально допустимое напряжение | 450 В |
| Маркировка взрывозащиты | Ех 60079-30-1 IIC T2 Gb X* |
| Срок службы | 20 лет |
| Рекомендуемая температура монтажа | не ниже 0 °C |
| Температура эксплуатации | –60 °С … +250 °С |
Перед сборкой комплекта внимательно ознакомьтесь с рабочей документацией на систему обогрева и проверьте соответствие заданных параметров системы управления и характеристик взрывоопасной среды на объекте.
ОБЕСПЕЧЕНИЕ ВЗРЫВОЗАЩИЩЁННОСТИ
Взрывозащищенность комплектов для саморегулирующихся нагревательных кабелей обеспечивается видом взрывозащиты — защита вида «е» по ГОСТ Р МЭК 60079-7-2012 и выполнением их конструкции в соответствии с требованиями ГОСТ IEC 60079-30-1-2011, ГОСТ 31610.0-2014 (IEC 60079-0:2011), что подтверждено результатами испытаний.
Перед началом монтажа необходимо обеспечить дополнительный запас длины у каждого соединяемого конца нагревательного кабеля, для последующего формирования компенсационных петель в месте расположения готовой соединительной муфты. Для этого на обогреваемой поверхности требуется отметить точку будущего месторасположения муфты и вытянуть вперехлёст концы нагревательного кабеля относительно этой точки на 200 мм.
