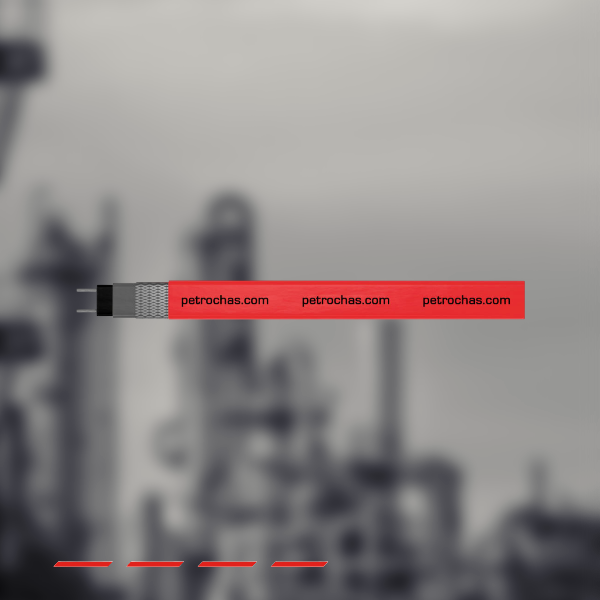

Саморегулирующийся нагревательный кабель HSB
- Автоматически регулирует тепловыделение в ответ на изменение температуры обогреваемого объекта.
- Может быть отрезан нужной длины без ущерба для характеристик.
- Не перегреется и не перегорит даже при самопересечении.
| Вых. мощность | 3HSB2 | 5HSB2 | 10HSB2 | 15HSB2 | 20HSB2 |
| при AC 230В | 10 Вт/м | 15 Вт/м | 30 Вт/м | 45 Вт/м | 60 Вт/м |
Технические характеристики
| Номинальное напряжение | 230 В |
| Максимальная рабочая температура | +120 °С |
| Максимальная допустимая температура без нагрузки | +200 °С |
| Минимальная температура монтажа | -60 °С |
| Температурный класс | T3 |
| Степень защиты от внешних воздействий | IP66 |
| Маркировка взрывозащиты |
1 Ex e IIC T3 T2, GbX |
| Минимальный радиус изгиба | 40 мм |
| Максимальное сопротивление защитной оплетки не более | <18.2 Ом/км |
| Габариты с защитной оплеткой и защитной оболочкой | 10.2 х 4.8 мм из фторполимера |
| Масса кг/100м | 12 кг |
Максимальная длина греющей секции при 230 в для защитного автомата с характеристикой «С»
| Тип | Температура включения, °C | 230 В | |||
|---|---|---|---|---|---|
| 16 A | 20 A | 25 A | 32 A | ||
| 3HSB2 | +10 °C | 200 | 235 | 235 | 235 |
| -25 °C | 175 | 235 | 235 | 235 | |
| -60 °C | 165 | 235 | 235 | 235 | |
| 5HSB2 | +10 °C | 165 | 189 | 189 | 189 |
| -25 °C | 117 | 152 | 170 | 189 | |
| -60 °C | 110 | 144 | 160 | 189 | |
| 10HSB2 | +10 °C | 85 | 114 | 114 | 114 |
| -25 °C | 69 | 92 | 100 | 114 | |
| -60 °C | 65 | 86 | 92 | 110 | |
| 15HSB2 | +10 °C | 70 | 82 | 82 | 82 |
| -25 °C | 49 | 66 | 75 | 82 | |
| -60 °C | 45 | 62 | 70 | 78 | |
| 20HSB2 | +10 °C | 50 | 64 | 64 | 64 |
| -25 °C | 38 | 52 | 58 | 64 | |
| -60 °C | 35 | 48 | 52 | 60 | |

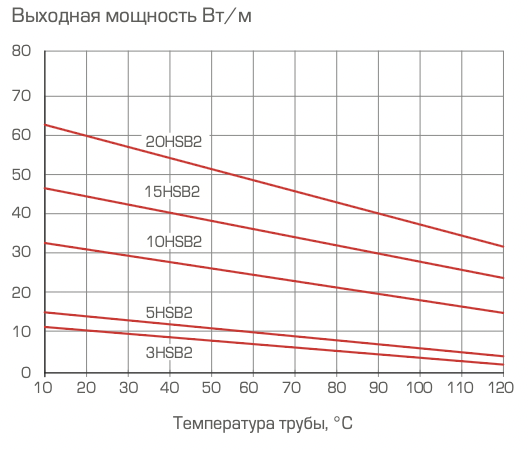

Температурные характеристики HSB
