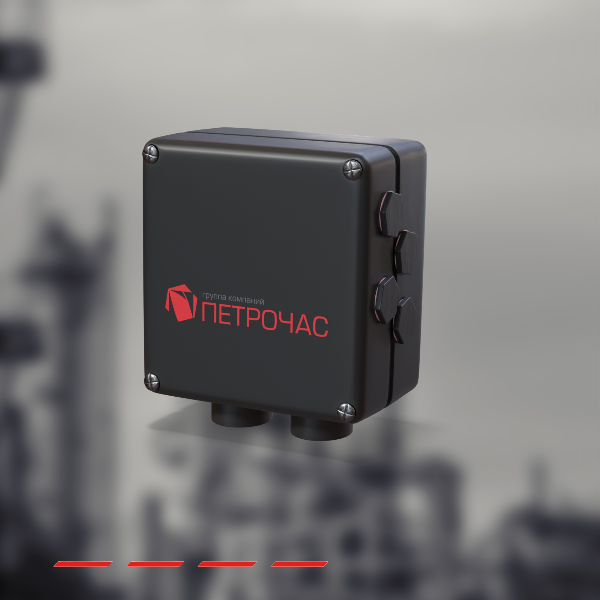

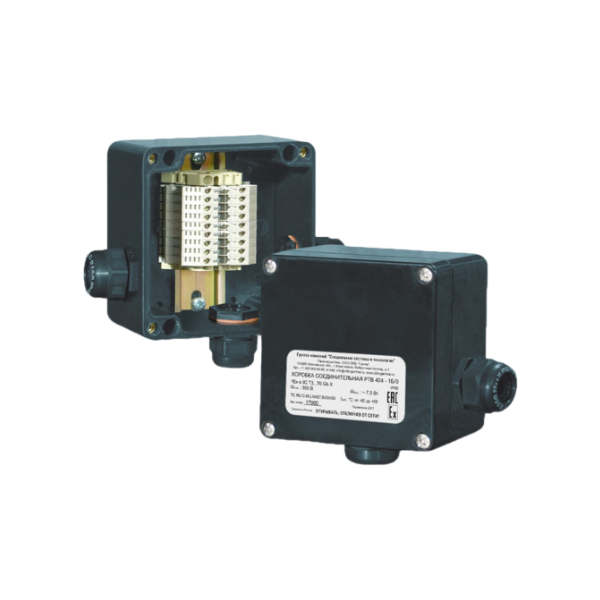

Соединительные коробки РТВ 404
Соединительные коробки РТВ 404 предназначены для подключения и разветвления кабелей передачи данных, для подключения измерительных устройств и датчиков к системам управления. Наличие символа (і) в маркировке коробок означает, что они предназначены для работы в искробезопасных цепях. Коробки поставляются в различной комплектации, в зависимости от варианта крепления к обогреваемому трубопроводу или резервуару:

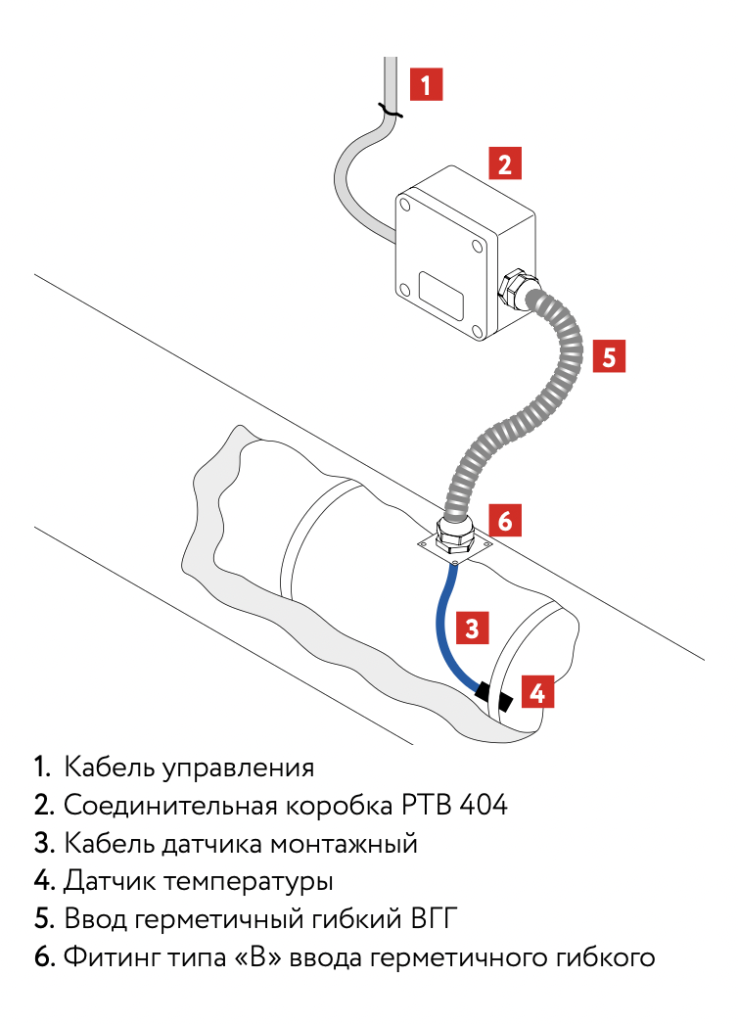

- РТВ 404 крепятся на стене здания, металлоконструкции или при помощи кронштейна непосредственно на трубопроводе (кронштейны поставляются отдельно);
Соединительные коробки позволяют выполнить подключение до 10 сигнальных кабелей. Конструкция корпуса соединительных коробок обеспечивает защиту от проникновения влаги и пыли степени 1966 и высокую коррозионную стойкость. Кабельные вводы предназначены для подключения небронированных контрольных кабелей диаметром от 7 до 18 мм или бронированных контрольных кабелей диаметром от 12 до 20 мм. Применяемые клеммные наборы позволяют обеспечить подключение многожильных или одножильных проводов сечением от 0,5 до 2,5 мм2. Для заказа доступны исполнения коробок с винтовыми или пружинными клеммными соединителями. Подключаемые кабели могут быть дополнительно защищены устройством механической защиты (ввод герметичный гибкий, ВГГ).
Особенности и области применения
Технические характеристики
Габаритные размеры
Подробности сертификации
№ ЕАЭС RU C-RU.AA87.B.00406/20
- РТВ 404 крепятся на стене здания, металлоконструкции или при помощи кронштейна непосредственно на трубопроводе (кронштейны поставляются отдельно);
Соединительные коробки позволяют выполнить подключение до 10 сигнальных кабелей. Конструкция корпуса соединительных коробок обеспечивает защиту от проникновения влаги и пыли степени 1966 и высокую коррозионную стойкость. Кабельные вводы предназначены для подключения небронированных контрольных кабелей диаметром от 7 до 18 мм или бронированных контрольных кабелей диаметром от 12 до 20 мм. Применяемые клеммные наборы позволяют обеспечить подключение многожильных или одножильных проводов сечением от 0,5 до 2,5 мм2. Для заказа доступны исполнения коробок с винтовыми или пружинными клеммными соединителями. Подключаемые кабели могут быть дополнительно защищены устройством механической защиты (ввод герметичный гибкий, ВГГ).
Особенности и области применения
- Эффективное решение для подключения и распределения кабелей управления
- Имеют сертификат соответствия для применения Во взрывоопасных зонах
- Основные комплектующие входят в состав поставки
- Широкий спектр решаемых задач
- Быстрый и простой монтаж
- Высокая термостойкость
- Не подвергаются коррозии
Технические характеристики
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
УХЛ1 |
|
Степень пылевлагозащиты |
IP66 |
|
Маркировка взрывозащиты |
1 Ex ia IIC T6 Gb X |
|
Рабочий диапазон температур окружающей среды |
-60...+55 °С |
| Рабочее напряжение | до 550 В |
| Рабочий ток | до 21 А |
| Габаритные размеры корпуса | 122x120x91,5 мм |
| Вес коробки в максимальной комплектации |
1,5 кг |
| Материал/цвет корпуса |
Стеклоармированный полиэстер / черный |

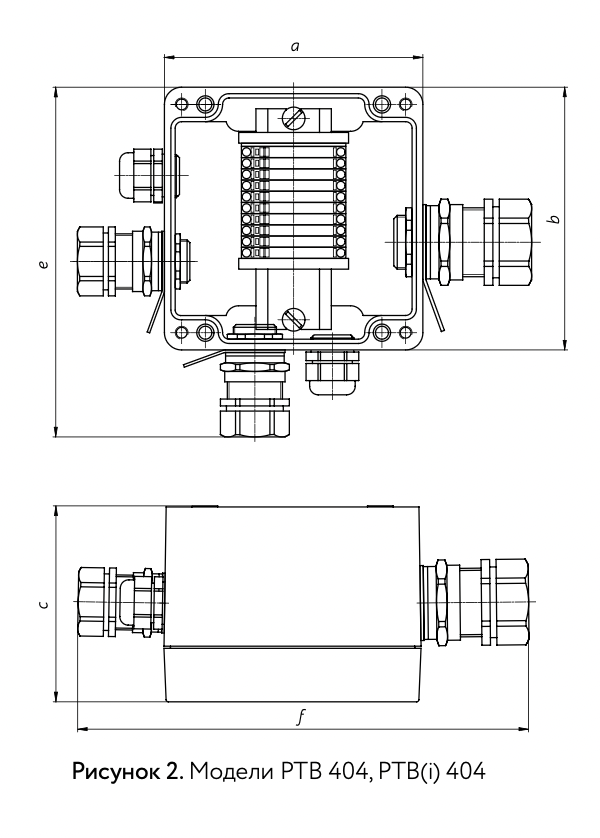

Габаритные размеры
Подробности сертификации
№ ЕАЭС RU C-RU.AA87.B.00406/20
