Саморегулирующийся нагревательный НТВ кабель
- Автоматически регулирует тепловыделение в ответ на изменение температуры трубы.
- Может быть отрезан нужной длины без ущерба для характеристик.
- Не перегреется и не перегорит даже при самопересечении.
- Полный набор средств управления и вспомогательных принадлежностей.
- Одобрена для использования в безопасных, опасных и коррозионных областях.
- Рабочее напряжение ~22–24 В (~11–12 В)
Варианты исполнения

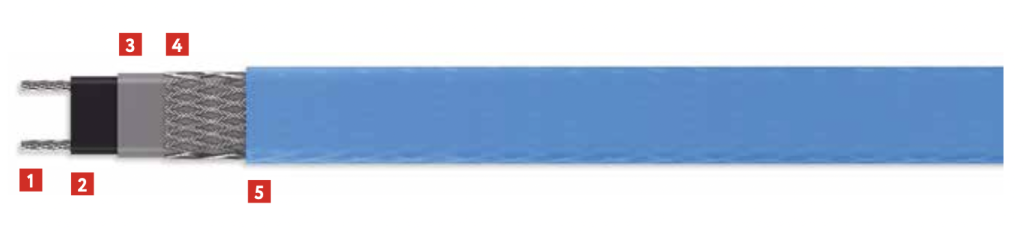

НТВ...ВТ Конструкция с оболочкой из термопластичного эластомера поверх оплетки из медных луженых проволок обеспечивает дополнительную защиту.НТВ...BP Конструкция с оболочкой из фторполимера поверх оплетки из медных луженых проволок обеспечивает защиту в местах, где могут присутствовать коррозионные химические растворы или пары.
Особенности
НТВ — это рассчитанный на небольшую нагрузку саморегулирующийся нагревательный кабель промышленного качества, который используется для защиты от замерзания или поддержания заданной температуры промышленных трубопроводов и резервуаров в строительной и холодильной промышленности, а также автотранспорте.
Он может быть отрезан до нужной длины по месту, точно в соответствии с длиной трубопровода, без каких-либо конструктивных сложностей.
Кабель НТВ одобрен для использования в безопасных и взрывоопасных зонах согласно мировым стандартам, а также стандартам
ГОСТ 31610.0-2019 (IEC 60079-0:2017),
ГОСТ 31610.30-1-2017 (IEC/IEEE 60079-30-1:2015).
Характеристики саморегулирования повышают безопасность и надежность кабеля. НТВ не будет перегреваться или перегорать, даже когда его отдельные участки накладываются друг на друга. Его тепловыделение саморегулируется в ответ на изменение температуры.
Установка нагревательного кабеля НТВ проста, занимает мало времени и не требует никаких специальных навыков или инструментов. Все компоненты для заделки концов, соединения и подключения питания имеются в удобных наборах.
Подробности сертификации
№ CETS 23 ATEX 040 U№ CETS 23 ATEX 041 X
№ IECEx CCVE 17.0006U
№ IECEx CCVE 17.0007X
№ 22.44.01.02659.120
№ ЕАЭС RU C-RU.АЖ58.В.03548/23
№ ЕАЭС N RU Д-RU.РА08.В.64857/22
№ ОГН4.RU.1104.B02453
Технические характеристики
|
Максимальная рабочая температура |
65 °С |
|
Максимальная допустимая температура |
85 °С |
|
Диапазон температур окружающей среды |
-60…+50 °С |
|
Минимальная температура монтажа |
-60 °С |
|
Электропитание |
~22–24 В (~11–12 В) |
|
Ех-маркировка |
Ex 60079-30-1 IIC T6 Gb X (8, 15, 30, 45, 60 Вт/м) |
|
Степень защиты от внешних |
IP67 |
|
Максимальное сопротивление |
10 Oм/км |
|
Срок службы |
30 лет |
|
Гарантия |
7 лет |
Масса и габариты
|
Тип |
Номинальный размер, мм |
Масса, кг/100 м |
Минимальный радиус изгиба, мм |
|
НТВ...ВТ |
13,0×15,9 |
12,4 |
35 |
|
НТВ...ВР |
12,6х5,5 | 13,5 | 35 |
Рекомендованная предельная длина нагревательной секции, м
(или суммарная длина секций одной марки, подключаемых параллельно) в зависимости от типа автоматического выключателя питания:
| Тип |
Температура включения, °C |
24 В | |||
|---|---|---|---|---|---|
| 6 A | 10 A | 16 A | |||
| 12НТВ | 10 | 8 | 14 | 18 | |
| 0 | 8 | 12 | 18 | ||
| -20 | 6 | 12 | 16 | ||
| -40 | 6 | 10 | 14 | ||
| 17НТВ | 10 | 6 | 8 | 14 | |
| 0 | 4 | 8 | 12 | ||
| -20 | 4 | 6 | 10 | ||
| -40 | 4 | 6 | 10 | ||
Для использования с типом С автоматических выключателей по стандарту ГОСТ Р 503452010 (МЭК 608981:2003)
* В момент включения нагревательной секции происходит скачок тока (стартовый ток). В течение 5 мин. после включения величина тока стабилизируется.
Температурные характеристики
Номинальное тепловыделение в нормированных условиях для саморегулирующихся нагревательных кабелей с рабочим напряжением 110 В или 230 В:
Дополнительные изделия (заказываются отдельно)
Коробки соединительные серии РТВ 401, 402; РТВ 601, 602 Комплект TKL соединительный для ввода в коробку с кабельным вводом в составе коробки
Комплект TKL/j соединительный для ввода в коробку с кабельным вводом в составе комплекта
Комплект TKT/M для соединения с установочным проводом (без использования коробок, до +110 °С)
Комплект СР-6 для соединения двух нагревательных кабелей (в том числе для ремонта)
Крепежные элементы для фиксации кабеля
