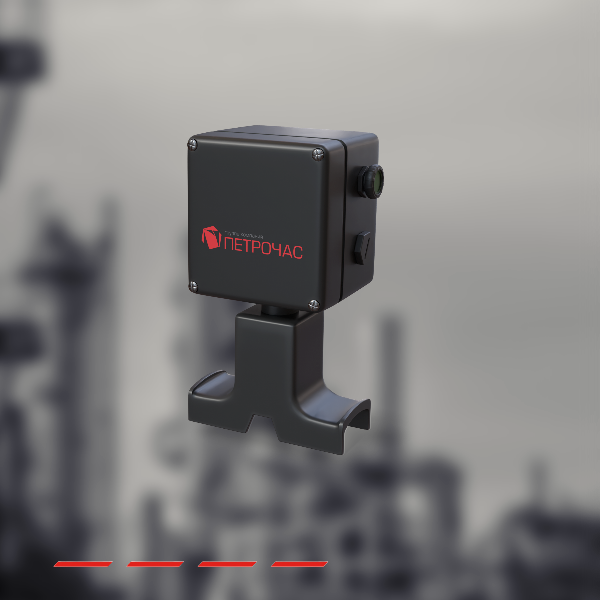

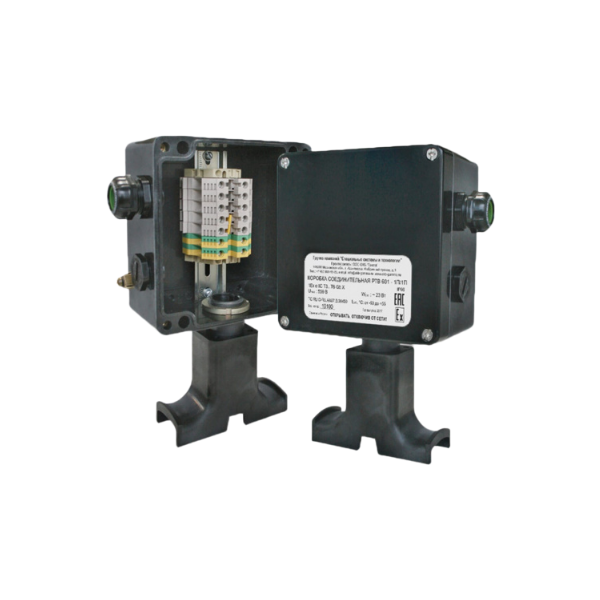

Коробка соединительная КС РТВ 601

Предназначены для подключения к силовой сети саморегулирующихся электрических нагревательных кабелей, а также для разветвления саморегулирующихся нагревательных кабелей.

Коробки поставляются в различной комплектации, в зависимости от варианта крепления к обогреваемому трубопроводу или резервуару:

• РТВ 601 комплектуются устройством ввода под теплоизоляцию УВК и крепятся непосредственно на поверхность трубопровода, резервуара.

Особенности

• Эффективное решение для подключения питания к электрическим нагревательным кабелям, расположенным под теплоизоляцией обогреваемого объекта
• Применяются для всех типов саморегулирую- щихся электрических нагревательных кабелей Исключают риск повреждения нагревательных кабелей в местах заделки
• Имеют сертификат соответствия для применения во взрывоопасных зонах
• Конструкция корпуса обеспечивает защиту от проникновения влаги и пыли IP66 и высокую коррозионную стойкость. Кабельные вводы коробки предназначены для подключения небронированных силовых кабелей диаметром от 7 до 18 мм или бронированных силовых кабелей диаметром от 12 до 20 мм.
• Применяемые клеммные наборы позволяют обеспечить подключение многожильных или одножильных проводов сечением от 1,5 до 10 мм2. Для заказов доступны исполнения коробок с винтовы- ми и пружинными клеммными зажимами.
• Основные комплектующие входят в состав поставки. Металлический хомут PFS/3, устройство вводов под теплоизоляцию LEK/U и ввод герметичный гибкий ВГГ заказываются отдельно
• Широкий спектр решаемых задач
• Быстрый и простой монтаж
• Высокая термостойкость
• Не подвергаются коррозии

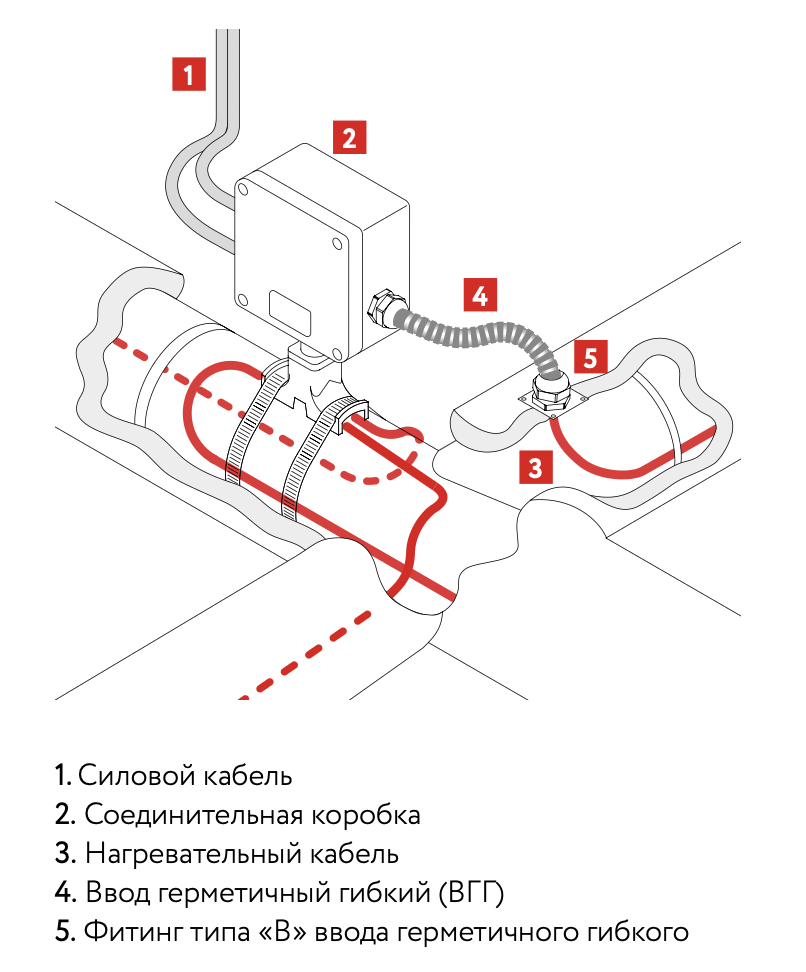

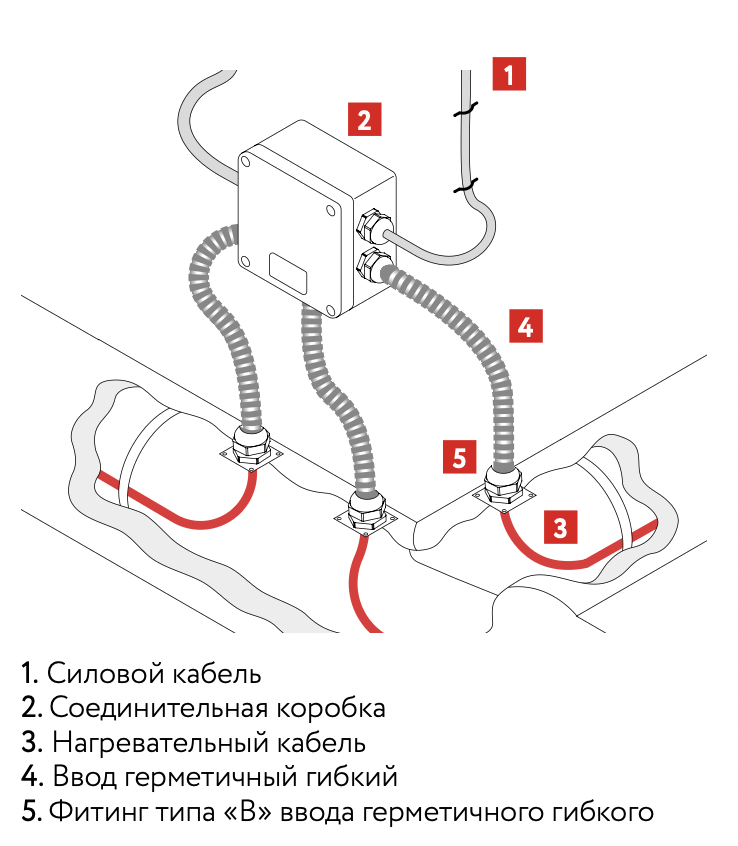

Подвод питания к саморегулирующимся нагревательным кабелям

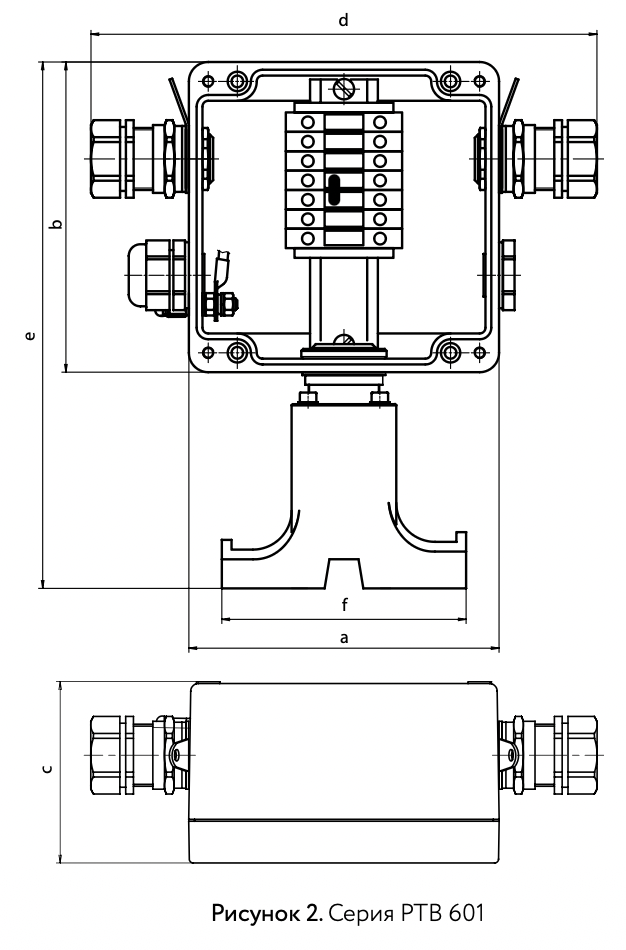

Габаритные размеры

Технические характеристики

Климатическое исполнение и категория  размещения по ГОСТ 15150-69	УХЛ1
Степень пылевлагозащиты	IP66
Маркировка взрывозащиты	1Ex e IIC T6...T3 Gb X
Рабочий диапазон температур  окружающей среды	-60...+55 °С
Рабочее напряжение	до 550 В
Рабочий ток	до 50 А
Габаритные размеры корпуса	160x160x94,5 мм
Вес коробки в максимальной  комплектации	2,8 кг
Материал/цвет корпуса	Стеклоармированный полиэстер / черный

Подробности сертификации

№ ЕАЭС RU C-RU.AA87.B.00406/20
