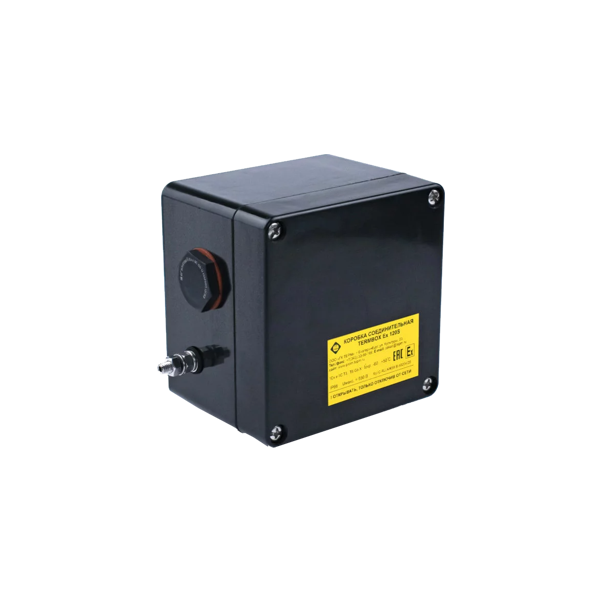

Соединительные коробки TERMBOX Ex 120
Назначение
Коробки предназначены для применения в составе систем электрического обогрева различных объектов, в том числе во взрывоопасных зонах в соответствии с маркировкой взрывозащиты.
Коробка соединительная TERMBOX Ex 120 предназначена для соединения и разветвления кабелей нагревательных саморегулирующихся, подключения силовых кабелей к кабелям нагревательным саморегулирующимся.
Коробка соединительная TERMBOX Ex 120 предназначена для соединения и разветвления кабелей нагревательных саморегулирующихся, подключения силовых кабелей к кабелям нагревательным саморегулирующимся.
Технические характеристики
| Температура эксплуатации | -60…+50 °C |
|---|---|
| Климатическое исполнение и кат. размещения по ГОСТ 15150-69 | УХЛ1 |
| Степень защиты оболочки | IP66 |
| Маркировка взрывозащищённости | 1Ех еb IIC T6…T3 Gb X |
| Максимальное напряжение | до ~ 550 В |
| Максимальный ток | до 50 А |
| Клеммные наборы | 10 мм2 |
| Максимальная рассеиваемая мощность, Вт | 44,4 |

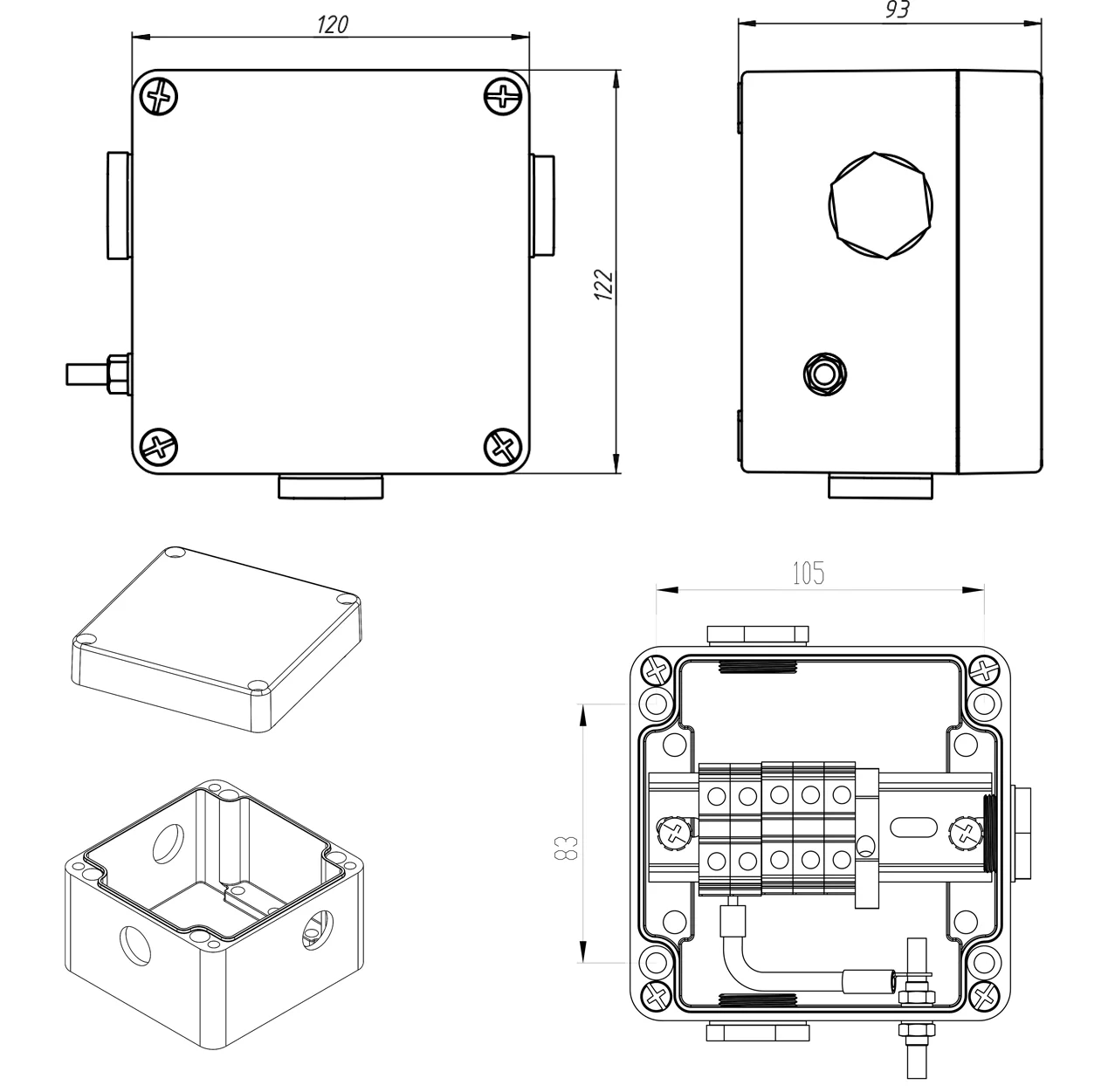

| Номинальные размеры | 120x122x93 мм |
| Масса | 1,2 кг |

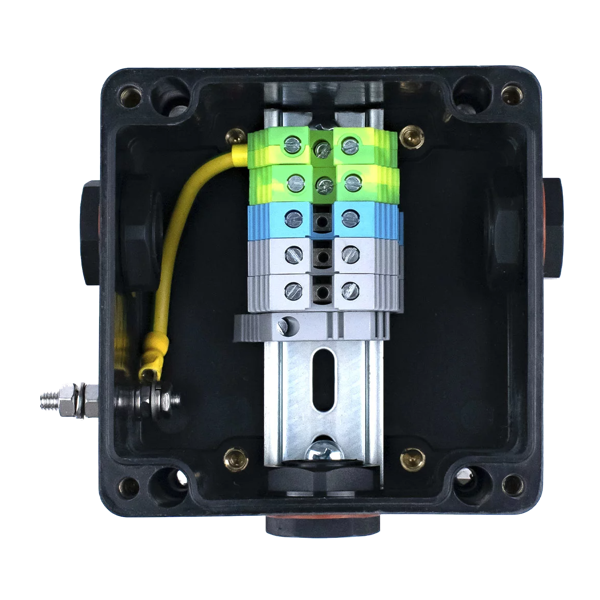

Комплектация
| TERMBOX Ex 120 | Кол-во |
|---|---|
| Корпус взрывозащищенный 122×120×90 мм | 1,00 |
| Заглушка резьбовая Ex M25×1,5 (с уплотнительным кольцом) | 3,00 |
| Клемма проходная винтовая; сечение 10 мм² | 2,00 |
| Клемма проходная винтовая; сечение 10 мм² | 1,00 |
| Клемма проходная винтовая; сечение 10 мм² | 2,00 |
| Концевой стопор на DIN35, с винтовым зажимом (*- при необходимости) | 1,00* |
| Установочная DIN-рейка 35 мм | 1,00 |
| Винт оцинкованный с цилиндрической головой со сферой М5×6 (М5×8) | 2,00 |
| Комплектный набор для заземления корпуса в сборе с желто-зеленым проводом | 1,00 |
| Руководство по эксплуатации, совмещённое с паспортом | 1,00 |
| Упаковочная картонная коробка для корпусов серии 120 | 1,00 |
Материалы
| Компонент | Материал |
|---|---|
| Основание и крышка | Армированный полиэстер |
| Винты крышки | Нержавеющая сталь |
| Уплотнитель | Силиконовая резина |
| Заглушки | Полиамид |
