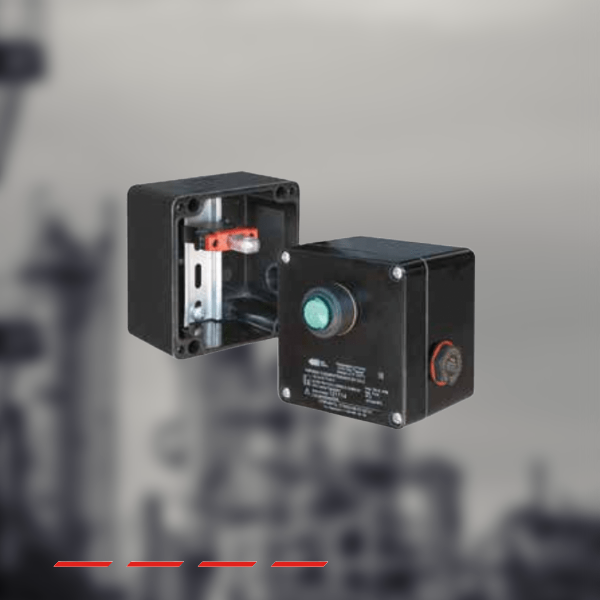

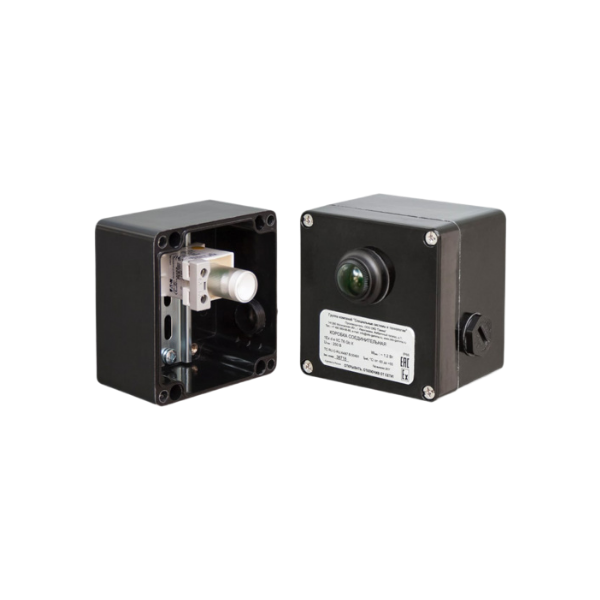

Соединительные коробки ВЭ-122.С
Соединительная коробка ВЭ 122.С предназначена для индикации наличия напряжения на нагревательной секции на базе саморегулирующегося нагревательных кабелей. Коробка крепится при помощи кронштейна непосредственно на трубопроводе или близлежащей металлоконструкции, стене здания.
Световая лампа со сверхярким светодиодом сигнализирует о наличии напряжения в конце нагревательной секции. Светодиод зеленого цвета имеет длительный срок службы и виден с любого угла, в том числе при прямом попадании солнечных лучей.
Конструкция корпуса обеспечивает защиту от проникновения влаги и пыли степени IP66 и высокую коррозионную стойкость.
Особенности:
- Обеспечивают световую сигнализацию о наличии питания в конце нагревательной секции
- Гибкость в выборе комплектующих в соответствии с проектным решением
- Удобство монтажа
- Высокая термостойкость
- Не подвергаются коррозии
- Применяются для всех типов саморегулирующихся нагревательных кабелей
- Исключают риск повреждения нагревательных кабелей в местах заделки
Применение
Коробка позволяет выполнить подключение одного саморегулирующегося нагревательного кабеля.
Технические характеристики
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ1 |
| Степень пылевлагозащиты | IP66 |
| Маркировка взрывозащиты | 1Ex e ||C T3...T6 Gb X |
| Рабочий диапазон температур окружающей среды | -60...+55 °С |
| Рабочее напряжение | до 250 В |
| Рабочий ток | до 0,05 А |
| Габаритные размеры корпуса | 122x120x91,5 мм |
| Масса коробки в максимальной комплектации | 1,0 кг |
| Электрическая износостойкость светового индикатора | >10 в 5 степени часов |
| Потребляемая мощность светового индикатора | <1 Вт |
| Источник света | светодиод зеленого цвета |
| Световой угол | 180° |
| Материал/цвет корпуса | Стеклоармированный полиэстер/черный |
Подвод питания к саморегулирующимся нагревательным кабелям

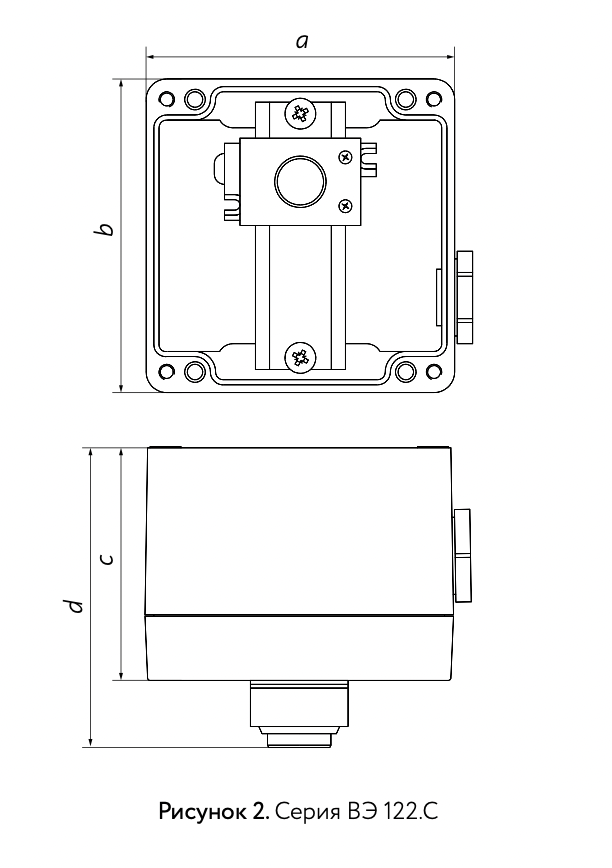

Габаритные размеры
Подробности сертификации
№ ЕАЭС RU C-RU.АЖ58.В.02862/22
