Соединительные коробки TERMBOX Ex 160L

Назначение

Коробки предназначены для применения в составе систем электрического обогрева различных объектов, в том числе во взрывоопасных зонах в соответствии с маркировкой взрывозащиты.
Коробка соединительная TERMBOX Ex 160-L предназначена для соединения и разветвления кабелей нагревательных саморегулирующихся, подключения силовых кабелей к кабелям нагревательным саморегулирующимся с индикацией напряжения на кабелях нагревательных саморегулирующихся и резистивных нагревательных кабелях.

Технические характеристики

Температура эксплуатации	-60…+50 °C
Климатическое исполнение и категория размещения по ГОСТ 15150-69	УХЛ1
Степень защиты оболочки	IP66
Маркировка взрывозащищённости	1Ех еb IIC T6…T3 Gb X
Максимальное напряжение	до ~ 550 В
Максимальный ток	до 50 А
Клеммные наборы	10 мм2
Максимальная рассеиваемая мощность, Вт	74,0
Номинальные размеры	160х160х92 мм
Масса	1,7 кг

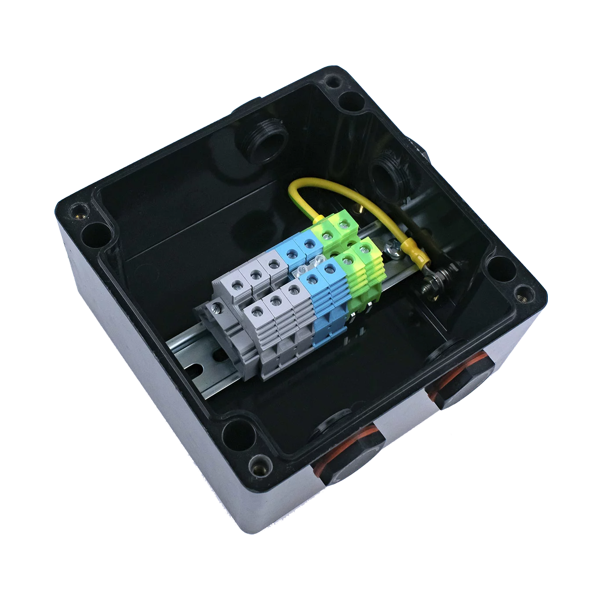

Комплектация

TERMBOX Ex 160-L	Кол-во
Корпус взрывозащищенный 160x160x92 мм	1,00
Заглушка резьбовая Ex M25x1,5 (с уплотнительным кольцом)	4,00
Взрывозащищенная лампа	1,00
Клемма проходная винтовая; сечение 10 мм²	3,00
Клемма проходная винтовая; сечение 10 мм²	2,00
Клемма проходная винтовая; сечение 10 мм²	2,00
Концевой стопор на DIN35, с винтовым зажимом (*- при необходимости)	1,00*
Перемычка для клемм 2 полюса; сечение 10 мм²	1,00
Установочная DIN — рейка 35 мм	1,00
Винт оцинкованный с цилиндрической головой со сферой М5×6 (М5×8)	2,00
Комплектный набор для заземления корпуса в сборе с желто-зеленым проводом	1,00
Руководство по эксплуатации совмещённое с паспортом	1,00
Упаковочная картонная коробка для корпусов серии 160	1,00

Материалы

Компонент	Материал
Основание и крышка	Армированный полиэстер
Винты крышки	Нержавеющая сталь
Уплотнитель	Силиконовая резина
Заглушки	Полиамид
