Саморегулирующиеся нагревательный кабель TERM-L

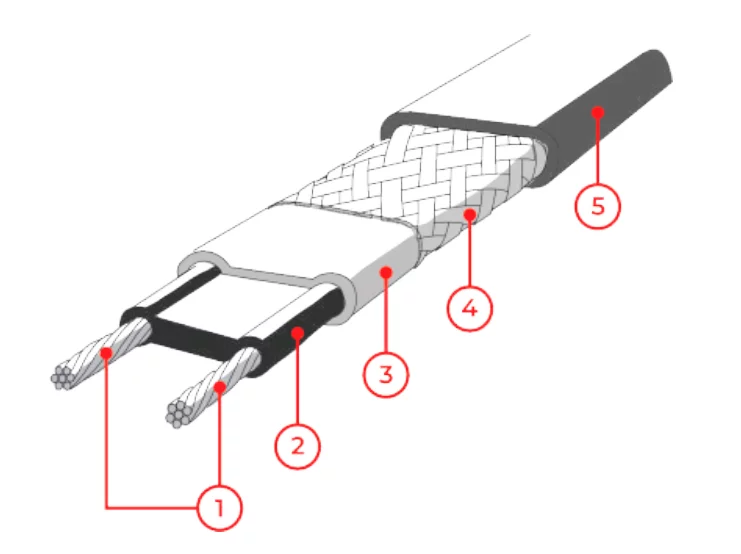

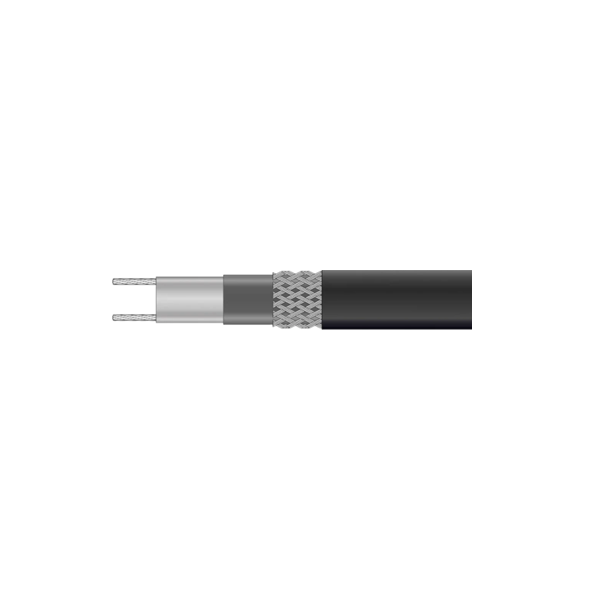

Конструкция
- Медные токоведущие жилы 1,0 мм2 или 1,3 мм2
- Саморегулируемый нагревательный элемент
- Изоляция (фторполимер по заказу)
- Экранирующая оплетка
- Наружная изоляция*
Особенности
- Автоматически регулируют тепловыделение при изменении температуры среды.
- Двухкратно увеличивают тепловую мощность во льду и талой воде.
- Не перегреваются и не перегорают при самопересечении.
- Устойчивы к воздействию атмосферных осадков, ультрафиолетовому излучению, перепадам температур.
Технологии
Основной элемент саморегулирующегося кабеля TERM – полупроводящая матрица.
В основе ее производства положен метод экструзии и последовательного равномерного охлаждения.
Благодаря этой технологии саморегулирующаяся матрица приобретает одинаковое сопротивление и одинаковую мощность по всей длине.
В результате последующей обработки матрица приобретает термическую стабильность и повышенную устойчивость к циклическим нагрузкам,
что позволяет кабелю сохранять свою греющую мощность в течение всего срока службы.
Предельно допустимая длина саморегулирующегося кабеля одним отрезком, м.п.
| Тип | Температура включения, °C | 230В, 10А | 230В, 16А | 230В, 20А | 230В, 32А | 230В, 40А |
|
TERM-L (T) 10 TERM-L (F) 10 |
10 | 130 | 160 | 190 | 190 | — |
| 0 | 115 | 155 | 180 | 180 | — | |
| -20 | 90 | 140 | 170 | 170 | — | |
| TERM-START (до -40°C) | 130 | 160 | 190 | 190 | — | |
|
TERM-L (T) 15 TERM-L (F) 15 TERM-L (T) 17 TERM-L (F) 17 |
10 | 120 | 150 | 175 | 175 | — |
| 0 | 110 | 145 | 160 | 160 | — | |
| -20 | 85 | 135 | 140 | 140 | — | |
| TERM-START (до -40°C) | 120 | 150 | 175 | 175 | — | |
|
TERM-L (T) 25 TERM-L (F) 25 TERM-L (T) 26 TERM-L (F) 26 |
10 | 65 | 105 | 155 | 155 | — |
| 0 | 56 | 94 | 145 | 145 | — | |
| -20 | 40 | 70 | 115 | 130 | — | |
| TERM-START (до -40°C) | 65 | 105 | 155 | 155 | — | |
|
TERM-L (T) 31 TERM-L (F) 31 TERM-L (T) 33 TERM-L (F) 33 |
10 | 45 | 85 | 120 | 120 | — |
| 0 | 40 | 75 | 115 | 115 | — | |
| -20 | 35 | 60 | 95 | 100 | — | |
| TERM-START (до -40°C) | 45 | 85 | 120 | 120 | — | |
|
TERM-L (T) 40 TERM-L (F) 40 |
10 | — | 35 | 70 | 100 | 100 |
| 0 | — | 35 | 60 | 90 | 90 | |
| -20 | — | 30 | 45 | 75 | 75 | |
| TERM-START (до -40°C) | — | 35 | 70 | 100 | 100 |
Технические характеристики
| Мощность тепловыделения | 10, 15, 17, 25, 26, 31, 33, 40 Вт/м |
| Максимальная рабочая температура | +65 °С |
| Макс. допустимая температура без нагрузки | +85 °С |
| Температура окружающей среды | от -60 до +55 °С |
| Маркировка взрывозащиты | Ех 60079-30-1 IIC T6 Gb X |
| Сечение токопроводящих жил | 10-17 Вт/м - 1 мм² |
| Сечение токопроводящих жил | 25-40 Вт/м - 1,25 мм² |
| Минимальный радиус изгиба | 35 мм |
| Номинальное напряжение | 220-240 В |
| Температурная группа | Т6 |
| Степень защиты | IP67 |
| Горючесть | не распространяет горение |
| Максимальное сопротивление экрана | 10 Ом/км |
| Минимальная температура монтажа | -60 °С |
| Масса и габариты 10-17 Вт/м: | |
| Номинальный размер, мм | 10,7 × 5,8 |
| Номинальная масса кг/100 м | 10,9 |
| Масса и габариты 25-40 Вт/м: | |
| Номинальный размер, мм | 13 × 5,9 |
| Номинальная масса кг/100 м | 13,5 |
| Варианты исполнения наружной оболочки | |
| TERM-L (F) | Фторполимер |
| TERM-L (T) | Термопластичный эластомер |
*Варианты исполнения
TERM-L (F) – Наружная оболочка из фторполимера.

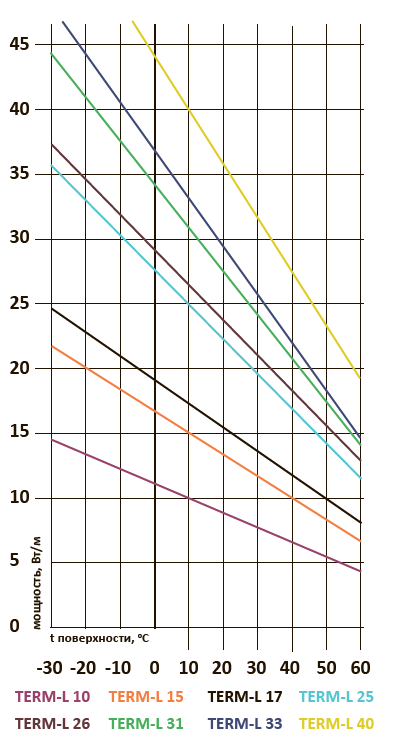

График зависимости мощности от температуры
Дополнительная информация
Кабель может быть отрезан нужной длины без изменения характеристик.
Может поставляться в виде готовых секций с соединительной и концевой муфтой.
Для защиты линий обогрева обязательно применение автомата типа С в соответствии с ГОСТ Р 50345-2010 (МЭК 60898-1:2003).
Рекомендуется применение устройств плавного пуска.
Устройство TERM-START ограничивает стартовый ток до номинального значения (подробнее см. в разделе «устройства плавного пуска»).
Документация
Изготовлен и испытан согласно ТУ 3558-009-15055716-2020 «Кабели нагревательные TERM-L, TERM-M, TERM-H с монтажными комплектами T-L, T-R, T-H во взрывозащищённом исполнении».
Продукция сертифицирована.
Соответствует требованиям:
- 1 Ex e IIC T3…T6 Gb X
- ГОСТ Р МЭК 60800-2012
- ГОСТ 31565-2012 п.п.5.2
- ГОСТ IEC 60332-1-2-2011
- ГОСТ IEC 60332-1-3-201
- Класс пожарной опасности: О1.8.2.5.4
