Коробка соединительная КС TERMBOX 160-32
Назначение
Коробка соединительная TermBox 160-32 предназначена для соединения и разветвления кабелей нагревательных саморегулирующихся, подключения силовых кабелей к кабелям нагревательным саморегулирующимся.
Конструкция корпуса обеспечивает защиту от проникновения влаги и пыли IP65 и высокую коррозионную стойкость.
Применяемые клеммные наборы позволяют обеспечить подключение многожильных или одножильных проводов сечением до 16 мм².
Корпус и крышка TermBox 160-32 выполнены из поликарбоната, фиксируются межу собой винтами из нержавеющей стали. Пыле- и влагозащиту обеспечивает уплотнитель, выполненный из неопрена. Для ввода кабелей в коробку используются сальники (в комплект поставки не входят) соответствующего диаметра и класса защиты (не ниже Ip68). Неиспользуемые отверстия закрываются заглушками (входят в комплект). Материал изготовления заглушек – полиамид.
Технические характеристики
| Рабочий диапазон температур окружающей среды | -55…+80 °С |
|---|---|
| Степень защиты оболочки | Ip65 |
| Максимальное напряжение | до ~ 750 В |
| Максимальный ток | до 66 А |
| Клеммный блок | 16 мм² |
| Номинальные размеры | 160×160×90 мм |
| Масса | 1,7 кг |

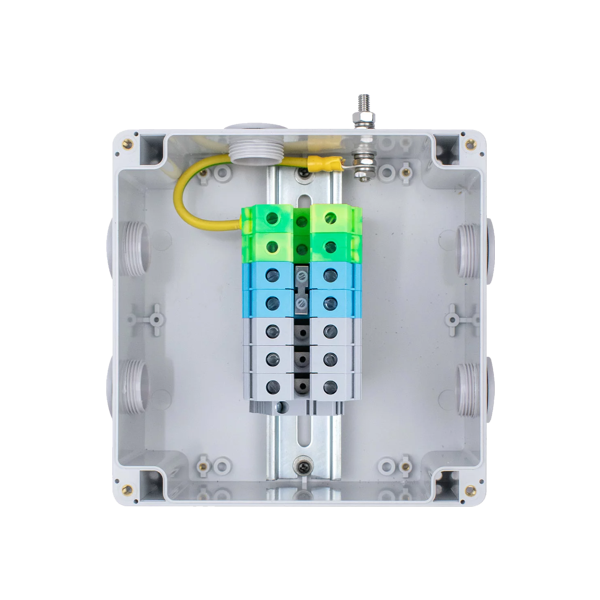

Комплектация
| Корпус 160×160×90 мм с крышкой | 1 шт. |
|---|---|
| Клеммник винтовой L 16 мм² | 3 шт. |
| Клеммник винтовой N 16 мм² | 2 шт. |
| Клеммник винтовой PE 16 мм² | 2 шт. |
| Держатель клемм | 1 шт. |
| DIN-рейка с крепежом | 1 шт. |
| Перемычка для клеммников | 1 шт. |
| Заглушка М25 | 4 шт. |
| Заглушка М32 | 1 шт. |
| Комплектный набор для заземления корпуса в сборе с желто-зеленым проводом | 1 шт. |
| Коробка упаковочная | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
Материалы
| Основание и крышка | Поликарбонат |
|---|---|
| Винты крышки | Нержавеющая сталь |
| Уплотнитель | Неопрен |
| Заглушки | Полиамид |
Габаритные размеры
