Коробка соединительная КС BOX 100
Назначение
Корпус предназначен для встраивания в него потребителем аппаратуры распределения и управления, используемых строго в соответствии с серией стандартов IEC 61439 на номинальное напряжение не более 1000 В переменного тока и предназначенных для работы в составе автоматизированных систем электрического обогрева и установки внутри или вне зданий. Внутреннее пространство оболочки защищено от внешних воздействий.
Корпус Box100 представляет из себя квадратную оболочку из поликарбоната с метрическими резьбовыми отверстиями, закрытыми заглушками с уплотнителем для возможности установки кабельных вводов и подключения силовых, сигнальных, нагревательных резистивных и саморегулирующихся кабелей.
Корпус Box100 обеспечивает защиту электрических контактов в местах соединения внутри корпуса от воздействия пыли и влаги по степени защиты IP65, защиту от УФ, воздействия ветра и других неблагоприятных погодных явлений.
Корпус малого размера, для коммутации силовых, либо сигнальных кабелей, либо подключения 1 или 2х нагревательных секций, не укомплектован клеммным набором.
Технические характеристики
| Рабочий диапазон температур окружающей среды | -55…+80 °С |
|---|---|
| Степень защиты оболочки | Ip65 |
| Номинальные размеры | 100×100×55 мм |
Комплектация
| Корпус 100×100×55 мм с крышкой | 1 шт. |
|---|---|
| Отверстия с резьбой М20×1,5 | 2 шт. |
| Отверстия с резьбой М25×1,5 | 2 шт. |
| Заглушка М25×1,5 | 2 шт. |
| Заглушка М20×1,5 | 2 шт. |
Материалы
| Основание и крышка | Поликарбонат |
|---|---|
| Винты крышки | Нержавеющая сталь |
| Уплотнитель | Неопрен |
| Заглушки | Полиамид |

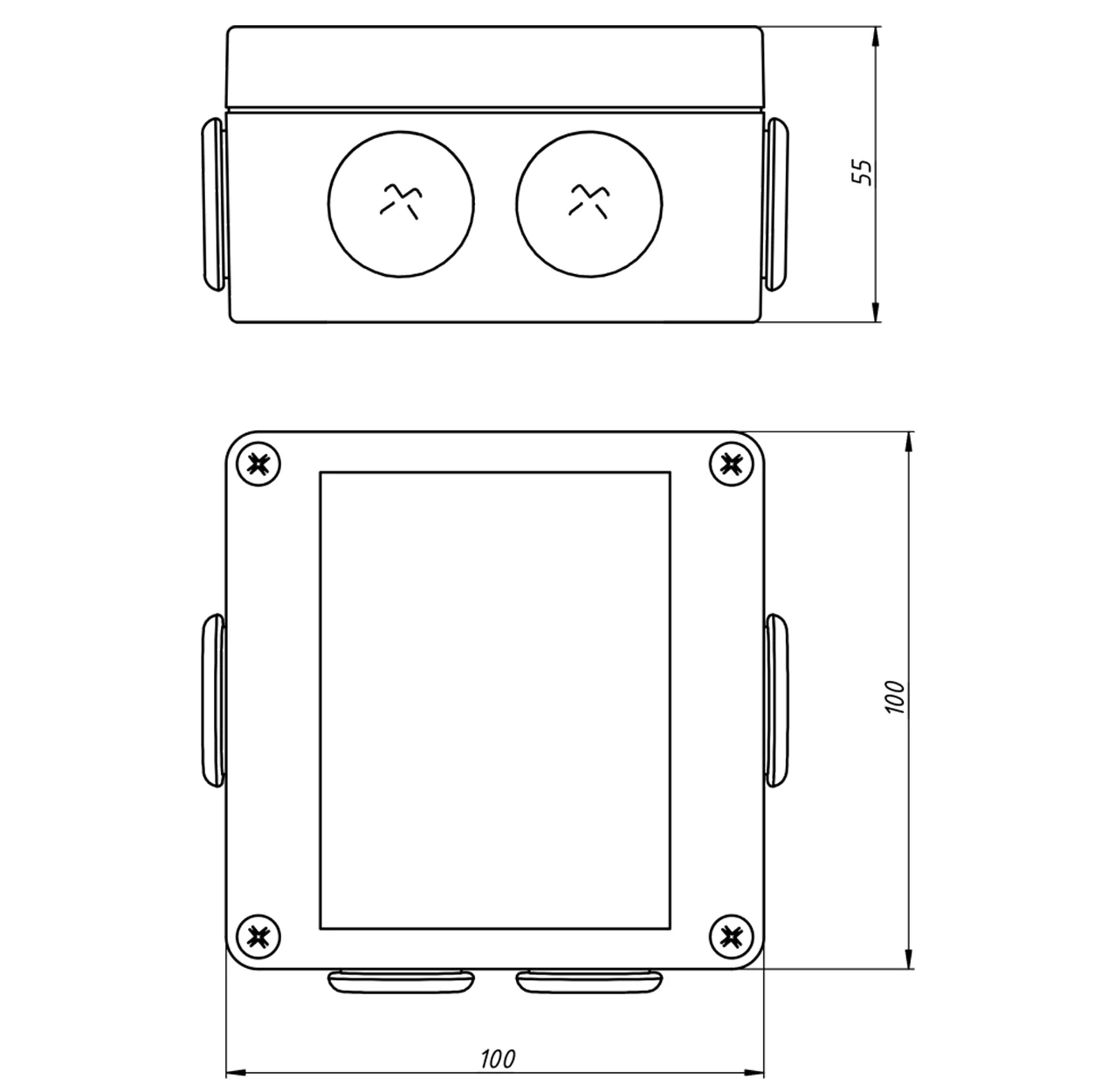

Габаритные размеры
