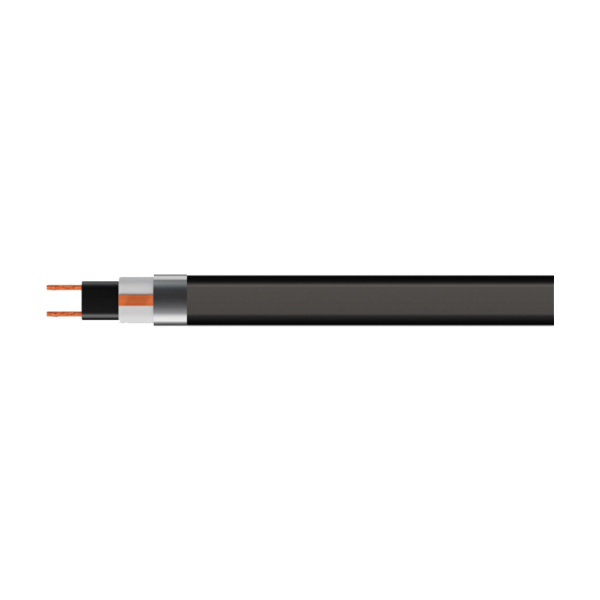

Саморегулирующиеся нагревательные кабели ТСК
- Автоматически регулирует тепловыделение в ответ на изменение температуры окружающей среды
- Может быть отрезан нужной длины без ущерба для характеристик
- Наружная оболочка кабеля изготовлена из материала, стойкого к воздействию ультрафиолетового излучения, атмосферным осадкам, перепадам температур
- Не перегревается и не перегорает даже при самопересечении
- Полный набор средств управления и вспомогательных принадлежностей
- Может поставляться в виде секций марки ТСК с установочными проводами, полностью готовых к подключению
- Рабочее напряжение ~220–240 В (по заказу~110–120 В)
- Два варианта исполнения экрана: оплетка или алюминиевая фольга с дренажным проводником

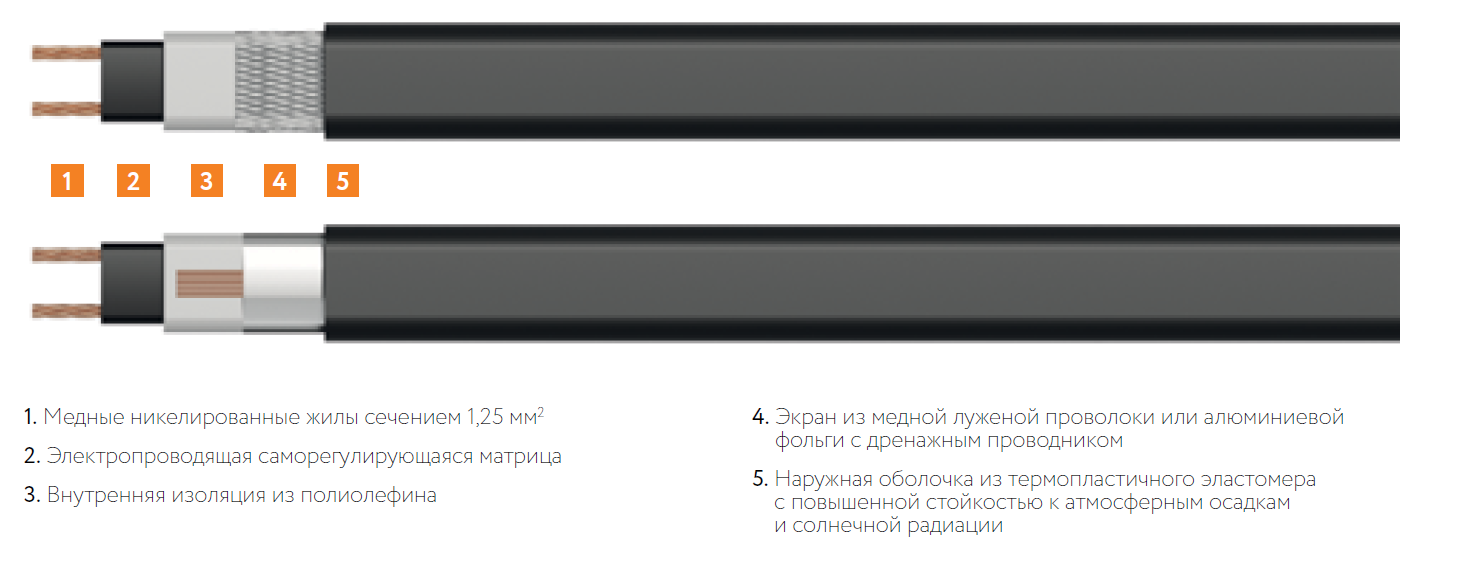

Варианты исполнения
ТСК-РК - Конструкция с оболочкой из термопластичного эластомера поверх экрана из алюминиевой фольги с дренажным проводником.
Особенности
ТСК— это саморегулирующийся нагревательный кабель, который может использоваться для защиты от замерзания всех элементов кровельных систем и обеспечения работоспособности системы организованного водостока в холодное время года.
Нагревательный кабель ТСК специально разработан для применения в системах антиобледенения кровли.
Характеристики саморегулирования повышают безопасность и надежность кабеля. ТСК не будет перегреваться или перегорать, даже когда его отдельные участки накладываются друг на друга. Его тепловыделение саморегулируется в ответ на изменение температуры.
Установка нагревательного кабеля ТСК проста, занимает мало времени и не требует никаких специальных навыков или инструментов. Все компоненты для заделки концов, соединения и подключения питания имеются в удобных наборах.
По заказу может поставляться в виде нагревательных секций заводского изготовления, готовых к подключению.
Подробности сертификации
№ ЕЭАС N RU Д-RU.РА01.В.51074/20
Технические характеристики
|
Максимальная рабочая температура под напряжением / без напряжения |
65 °С/ 85 °С |
|
Минимальная температура ТСК-РВ(К) монтажа |
-40 °С |
|
Напряжение питания |
~220–240 В |
|
Степень защиты |
IP 67 |
|
Срок службы |
не менее 25 лет |
|
Гарантия |
5 лет |
Масса и габариты
|
Тип |
Номинальный размер, мм |
Масса, кг/100 м |
Минимальный радиус изгиба, мм |
|
25,33 ТСК-РВ |
13,0х5,9 |
11,92 |
25 |
| 25,33 ТСК-РК | 12,9х5,4 | 9,03 | 25 |
Рекомендованная предельная длина нагревательной секции, м
(или суммарная длина секций одной марки, подключаемых параллельно) в зависимости от типа автоматического выключателя питания:
|
Тип |
Температура включения, °C |
10 А |
16 А |
20 А |
25 А |
32 А |
|
Антиобледенение кровли и водостоков, 230 В |
||||||
|
25ТСК |
-15 |
44 |
75 |
125 |
135 |
150 |
|
0* |
43 |
70 |
95 |
105 |
145 |
|
|
33ТСК |
-15 |
36 |
65 |
105 |
105 |
118 |
|
0* |
30 |
57 |
80 |
80 |
115 |
|
* при нахождении саморегулирующегося кабеля в воде / смеси воды и льда. Для использования с типом С автоматических выключателей по стандарту ГОСТ Р 50345-2010 (МЭК 60898-1:2003) В моменте включения нагревательной секции происходит скачок тока (стартовый ток). В течение 5 мин. после включения величина тока стабилизируется

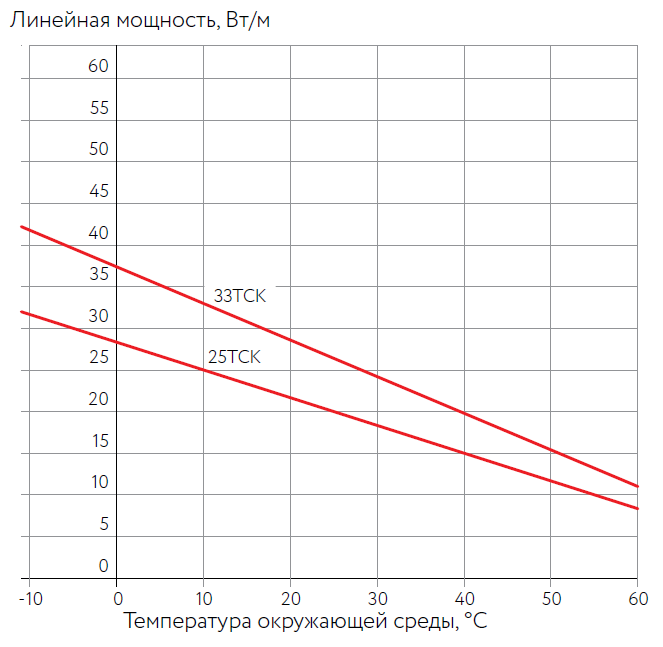

Температурные характеристики
Номинальное тепловыделение в нормированных условиях для саморегулирующихся нагревательных кабелей с рабочим напряжением 230 В:
Дополнительные изделия (заказываются отдельно)
Коробки соединительные РТВ (РТО) 402, РТВ (РТО) 602
Комплект TKR соединительный для ввода в коробку
Комплект TKR/j соединительный для ввода в коробку без концевой заделки
Комплект TKT/M для соединения с установочным проводом (без использования коробок, до +110°С)
Комплект СР-6 для соединения двух нагревательных кабелей (в том числе для ремонта)
Установочный провод НУД 3
Крепежные элементы для фиксации кабеля

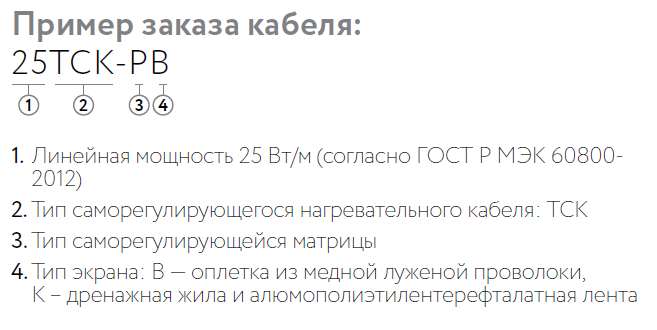

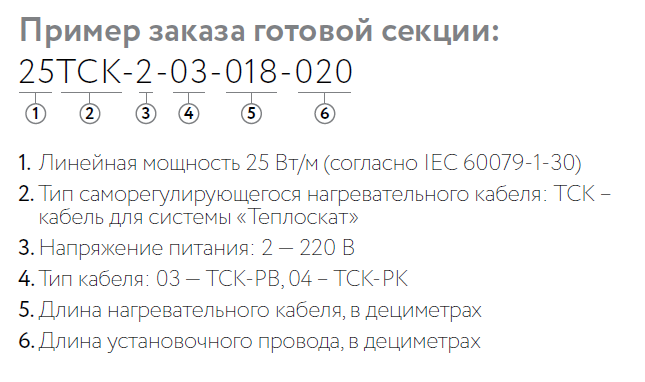

Информация для заказа
