Соединительные коробки АБОКС 100
Назначение
Коробка соединительная АБОКС 100 предназначена для соединения и разветвления кабелей нагревательных всех типов, подключения силовых кабелей к кабелям нагревательным саморегулирующимся, либо резистивным, а также для коммутации силовых, сигнальных кабелей в нормальных зонах эксплуатации.6-полюсный клеммный блок, выполненный из полиамида позволяет осуществить коммутацию кабелей до 6 мм².
Конструкция корпуса обеспечивает защиту от проникновения влаги и пыли IP54 и высокую коррозионную стойкость.
Корпус и крышка АБОКС 100 выполнены из полипропилена, фиксируются межу собой винтами из нержавеющей стали, либо используется корпус с откидной крышкой. Пыле- и влагозащиту обеспечивает корпус с крышкой. АБОКС 100 комплектуется двумя кабельными вводами (М25) из полиамида, имеющими степень защиты IP68. Используется корпус только с выбивными отверстиями либо часть отверстий выбивные, а часть может быть с с резьбовыми заглушками соответствующего диаметра (входят в комплект). Материал изготовления заглушек – полиамид.
В связи с постоянным совершенствованием конструкции соединительных коробок и технологии их изготовления, возможны некоторые расхождения между описанием в настоящем руководстве и готовым изделием, не ухудшающие его потребительские и функциональные свойства.
Технические характеристики
| Температура эксплуатации | -35…+60 °С |
|---|---|
| Минимальная температура монтажа | -5 °С |
| Защита от УФ | нет |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ2 |
| Степень защиты оболочки | IP54 |
| Максимальное напряжение | до ~ 380 В |
| Максимальный ток | до 32 А |
| Клеммный блок | 6 мм² |
| Номинальные размеры | 100×100×55 мм |
| Масса | 0,16 кг |

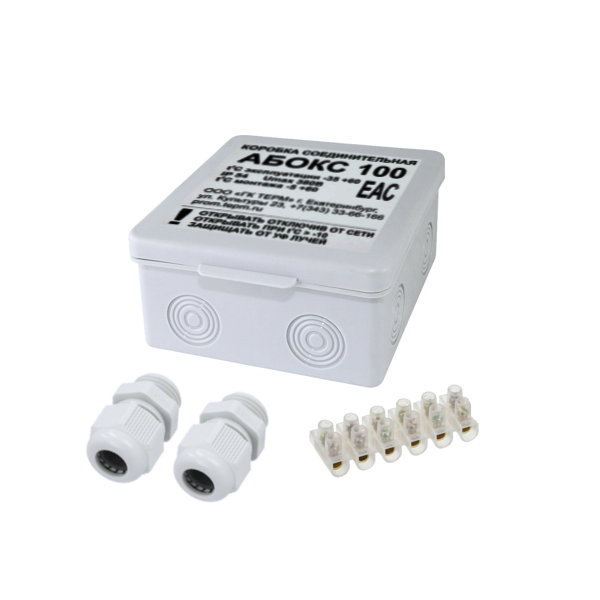

Комплектация
| Наименование | Количество |
|---|---|
| Корпус 100×100×55 мм с крышкой | 1 шт. |
| Клеммный блок 6 мм², 6-полюсный, 32А | 1 шт. |
| Кабельный ввод M25 (13-18 мм) | 2 шт. |
| Контргайка М25 | 2 шт. |
| Заглушка М25* | 2 шт.* |
| Упаковка | 1 шт. |
| Руководство по эксплуатации | 1 шт. |

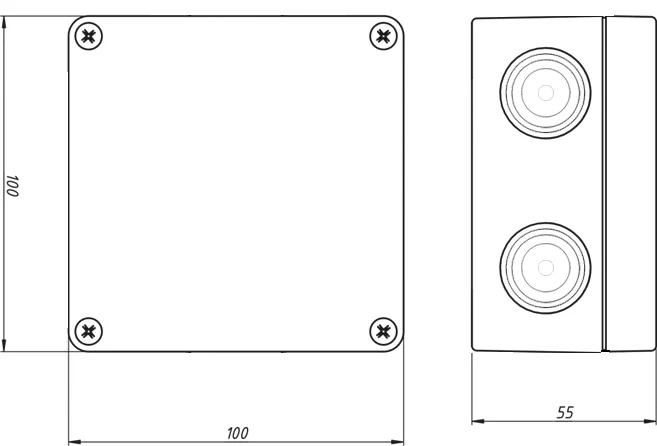

Габаритные размеры
