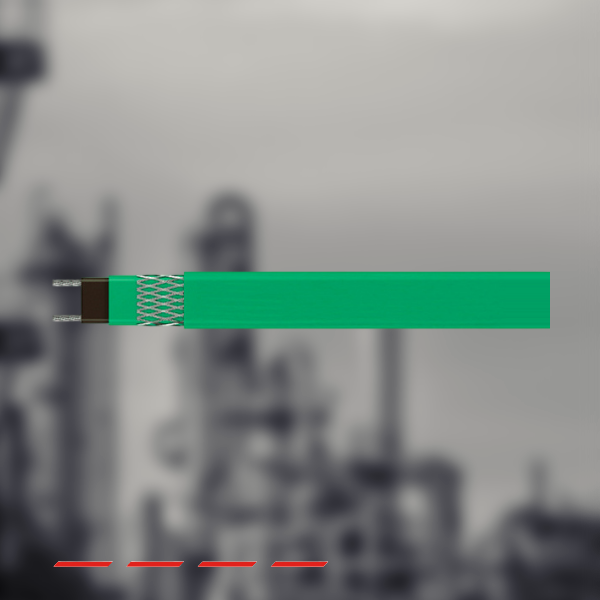

Саморегулирующийся нагревательный кабель СТЕ

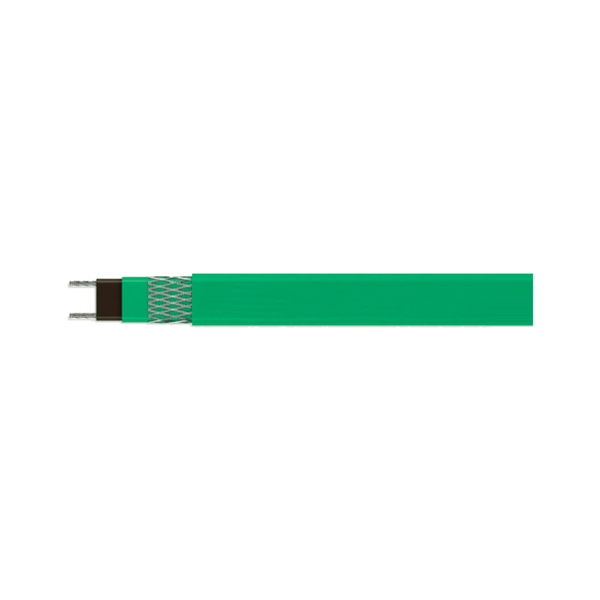

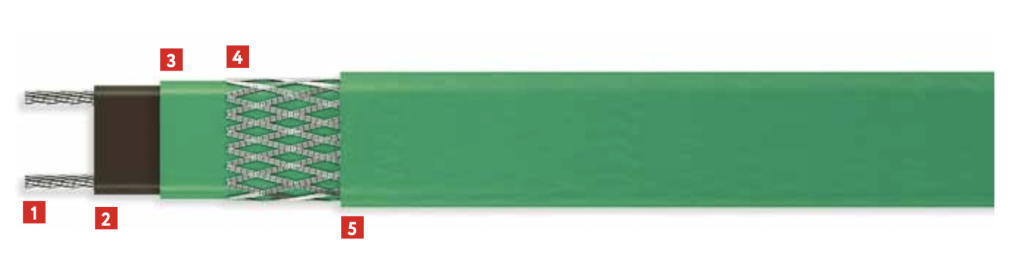

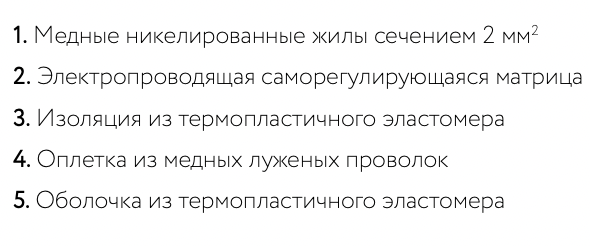

СТЕ...BТ Конструкция с оболочкой из термопластичного эластомера поверх оплетки из луженых медных проволок обеспечивает дополнительную защиту.

Особенности

СТЕ — это саморегулирующийся нагревательный кабель промышленного качества, который используется для защиты от образования наледи и снежного покрова на промышленных открытых площадках (площадки насосных агрегатов открытого типа, пандусы, вертолетные площадки).

Он может быть отрезан до нужной длины по месту, точно в соответствии с длиной трубопровода, без каких-либо конструктивных сложностей.

Кабель СТЕ одобрен для использования в безопасных и взрывоопасных зонах согласно мировым стандартам, а также стандартам

ГОСТ 31610.0-2019 (IEC 60079-0:2017),
ГОСТ 31610.30-1-2017 (IEC/IEEE 60079-30-1:2015).

Характеристики саморегулирования повышают безопасность и надежность кабеля. СТЕ не будет перегреваться или перегорать, даже когда его отдельные участки накладываются друг на друга. Его тепловыделение саморегулируется в ответ на  изменение температуры.

Установка нагревательного кабеля СТЕ проста, занимает мало времени и не требует никаких специальных навыков или инструментов. Все компоненты для заделки концов, соединения и подключения питания имеются в удобных наборах.

По заказу может поставляться в виде нагревательных секций заводского изготовления, готовых к подключению, марок ССБЭ и СМБЭ.

Подробности сертификации

№ CETS 23 ATEX 040 U
№ CETS 23 ATEX 041 X
№ IECEx CCVE 17.0006U
№ IECEx CCVE 17.0007X
№ 22.44.01.02659.120
№ ЕАЭС RU C-RU.АЖ58.В.03548/23
№ ЕАЭС N RU Д-RU.РА08.В.64857/22
№ ОГН4.RU.1104.B02453

Технические характеристики

Максимальная рабочая температура	80 °С
Максимальная допустимая температура   без нагрузки	100 °С
Диапазон температур окружающей   среды	-60…+50 °С
Минимальная температура монтажа	-30 °С
Электропитание	~220–277 В
Ех-маркировка	Ex 60079-30-1 IIC T6 Gb X
Степень защиты от внешних   воздействий по ГОСТ	IP67
Максимальное сопротивление   защитной оплетки не более	10 Oм/км
Срок службы	30 лет
Гарантия	7 лет

Масса и габариты

Тип	Номинальный   размер, мм	Масса, кг/100 м	Минимальный   радиус изгиба, мм
СТЕ...BT	17,8×8	12,0	25

Рекомендованная предельная длина нагревательной секции, м

(или суммарная длина секций одной марки, подключаемых параллельно) в зависимости от типа автоматического выключателя питания:

Тип	Температура   включения, °C	230 В
		10 A	16 A	20 A	40 A
90СТЕ	10	31	50	62	84
	0	29	47	59	80
	-20	26	42	53	74
	-40	25	40	50	69

Для использования с типом С автоматических выключателей по стандарту ГОСТ Р 503452010 (МЭК 608981:2003)
* В момент включения нагревательной секции происходит скачок тока (стартовый ток). В  течение 5 мин. после включения величина тока стабилизируется.

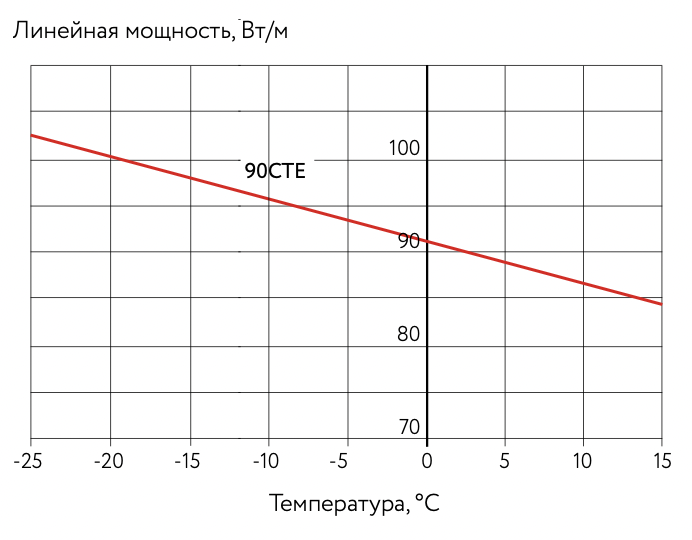

Температурные характеристики

Номинальное тепловыделение в нормированных условиях для саморегулирующихся нагревательных кабелей с рабочим напряжением 110 В или 230 В:

Дополнительные изделия (заказываются отдельно)

Коробки соединительные серии РТВ 401, 402; РТВ 601, 602
Комплект TKL соединительный для ввода в коробку с кабельным вводом в составе коробки
Комплект TKL/j соединительный для ввода в коробку с кабельным вводом в составе комплекта
Комплект TKT/M для соединения с установочным проводом (без использования коробок, до +110 °С)
Комплект СР-6 для соединения двух нагревательных кабелей (в том числе для ремонта)
Крепежные элементы для фиксации кабеля
