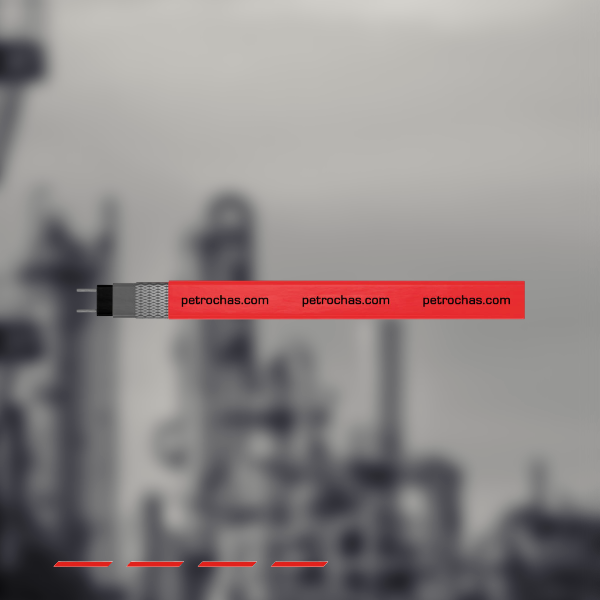

Саморегулирующийся нагревательный кабель HSB+
- Автоматически регулирует тепловыделение в ответ на изменение температуры обогреваемого объекта.
- Может быть отрезан нужной длины без ущерба для характеристик.
- Не перегреется и не перегорит даже при самопересечении.
Ступени мощности при +10 °С
| Вых. мощность | 3HSB+2 | 5HSB+2 | 10HSB+2 | 15HSB+2 | 20HSB+2 |
| при AC 230В | 10 Вт/м | 15 Вт/м | 30 Вт/м | 45 Вт/м | 60 Вт/м |
Технические характеристики
| Номинальное напряжение | 230 В |
| Максимальная рабочая температура | +150 °С |
|
Максимальная допустимая температура без нагрузки |
+225 °С |
| Минимальная температура монтажа | -60 °С |
| Температурный класс | T3 |
| Степень защиты от внешних воздействий | IP66 |
| Маркировка взрывозащиты |
1 Ex e IIC T6 T5, GbX |
| Минимальный радиус изгиба | 40 мм |
|
Максимальное сопротивление защитной оплетки не более |
<18.2 Ом/км |
|
Габариты с защитной оплеткой и защитной оболочкой |
11.4 х 5.2 мм из фторполимера |
| Масса кг/100м | 12 кг |
Максимальная длина греющей секции при 230 в для защитного автомата с характеристикой «С»
| Тип |
Температура включения, °C |
230 В | |||
|---|---|---|---|---|---|
| 16 A | 20 A | 32 A | 50 A | ||
| 5HSB+2 | +10 °C | 122 | 154 | 172 | 172 |
| 0 °C | 119 | 140 | 172 | 172 | |
| -20 °C | 98 | 122 | 172 | 172 | |
| -40 °C | 82 | 101 | 164 | 172 | |
| 10HSB+2 | +10 °C | 82 | 102 | 122 | 122 |
| 0 °C | 74 | 92 | 122 | 122 | |
| -20 °C | 66 | 82 | 122 | 122 | |
| -40 °C | 54 | 68 | 110 | 122 | |
| 15HSB+2 | +10 °C | 62 | 76 | 100 | 100 |
| 0 °C | 56 | 70 | 100 | 100 | |
| -20 °C | 50 | 62 | 98 | 100 | |
| -40 °C | 34 | 44 | 70 | 100 | |
| 20HSB+2 | +10 °C | 50 | 62 | 86 | 86 |
| 0 °C | 44 | 56 | 86 | 86 | |
| -20 °C | 32 | 40 | 62 | 86 | |
| -40 °C | 18 | 24 | 38 | 60 | |

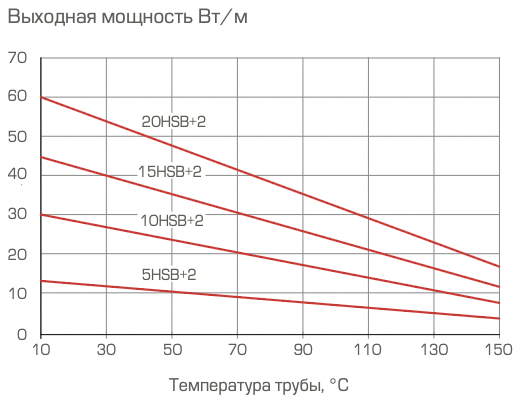

Температурные характеристики HSB+
