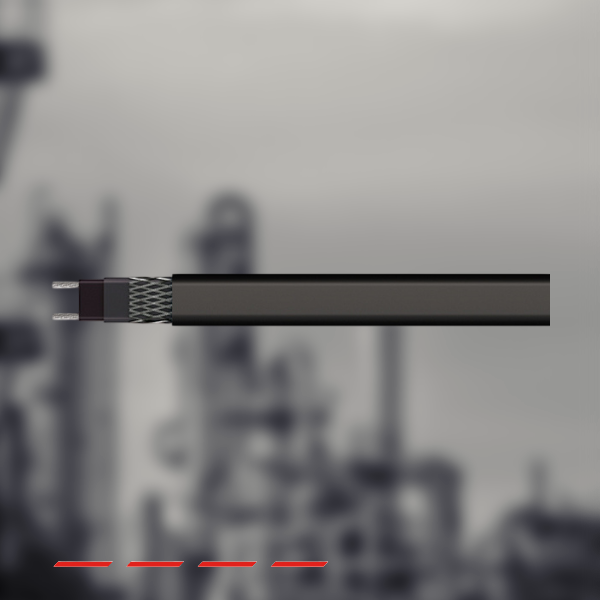

Саморегулирующиеся нагревательные кабели МТК

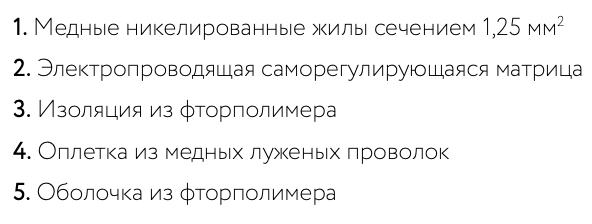

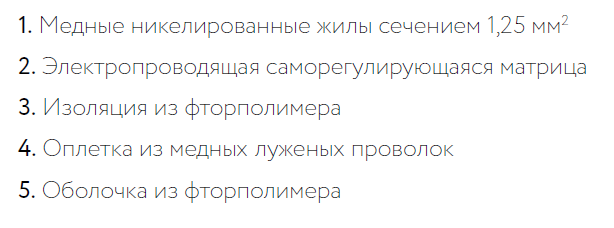

МТК-Ф Конструкция с оболочкой из фторполимера поверх оплетки из медных луженых проволок обеспечивает защиту в местах, где могут присутствовать коррозионные химические растворы или пары.

Особенности

МТК – это саморегулирующийся нагревательный кабель промышленного качества, который используется для защиты от замерзания трубопроводов большого диаметра, подвергаемых пропарке, и поддержания заданных температур промышленных трубопроводов и резервуаров, а также в системах с высокой температурой воздействия на нагревательный кабель.

МТК может быть отрезан до нужной длины по месту, точно в соответствии с длиной трубопровода, без каких-либо конструктивных сложностей.

Кабель МТК одобрен для использования в безопасных и взрывоопасных зонах согласно мировым стандартам ГОСТ 31610.30-1-2017 (IEC/IEEE 60079-30-1:2015) и ГОСТ 31610.0-2019 (IEC 60079-0:2017).

Характеристики саморегулирования повышают безопасность и надежность кабеля. МТК не будет перегреваться или перегорать, даже когда его отдельные участки накладываются друг на друга. Его тепловыделение саморегулируется в ответ на изменение температуры.

Установка нагревательного кабеля МТК проста, занимает мало времени и не требует никаких специальных навыков или инструментов. Все компоненты для заделки концов, соединения и подключения питания имеются в удобных наборах.

Все компоненты, необходимые для заделки концов, соединения и подключения питания имеются в удобных наборах – КСК-3, КСК-7, КС/В.

Подробности сертификации
№ ЕАЭС RU C-RU.АЖ58.В.01810/21
№ ЕАЭС N RU Д-RU.РА01.В.52016/20

Технические характеристики

Максимальная рабочая температура	120 °С
Максимальная допустимая температура без нагрузки	190 °С
Диапазон температур окружающей среды	-60…+50 °С
Минимальная температура монтажа	-60 °С
Напряжение питания	до 240 (~110) В
Ех-маркировка	Ex 60079-30-1 IIC T3 Gb X
Степень защиты от внешних воздействий по ГОСТ	14254-96 IP67
Сечение токопроводящей жилы	1,25 мм2
Электрическое сопротивление изоляции	Не менее 10 в 3 степени МОм м
Срок службы	25 лет
Гарантия	5 лет

Масса и габариты

Тип	Номинальный размер, мм	Масса, кг/100 м	Минимальный радиус изгиба, мм
МТК-Ф	10,6×5,1	13,2	30

Рекомендованная предельная длина нагревательной секции, м
(или суммарная длина секций одной марки, подключаемых параллельно) в зависимости от типа автоматического выключателя питания:

ТИП	Температура включения, °С	230 В
		16А	20А	32А
17МТК	10	165	175	220
	0	155	160	210
	-20	145	150	200
	-40	125	135	170
30МТК	10	115	120	135
	0	110	120	130
	-20	100	105	125
	-40	90	95	105
45МТК	10	80	85	100
	0	80	82	98
	-20	75	77	95
	-40	65	67	85
60МТК	10	70	73	85
	0	68	70	80
	-20	63	65	78
	-40	55	58	70

Для использования с типом С автоматических выключателей по стандарту ГОСТ Р 503452010 (МЭК 608981:2003)
* В момент включения нагревательной секции происходит скачок тока (стартовый ток). В  течение 5 мин. после включения величина тока стабилизируется.

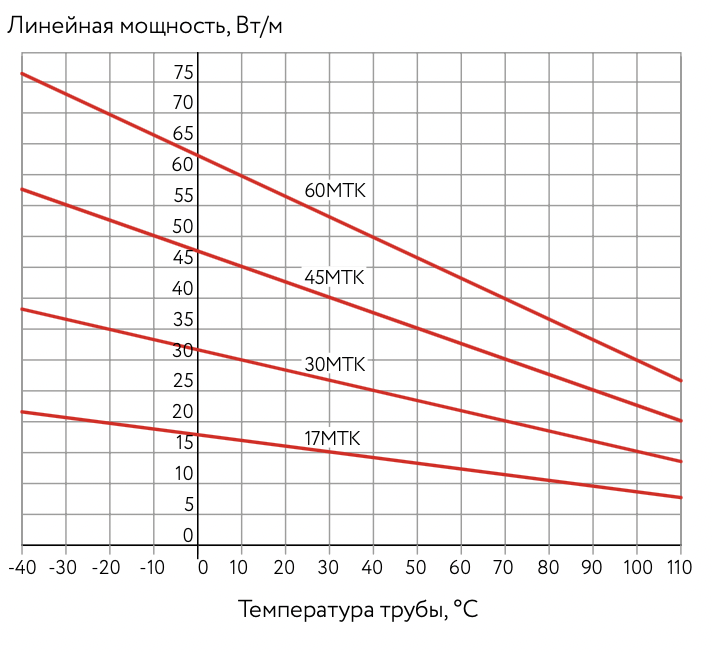

Температурные характеристики
Номинальное тепловыделение в нормированных условиях для саморегулирующихся нагревательных кабелей с рабочим напряжением 230 В:

Дополнительные изделия (заказываются отдельно)
Коробки соединительные серии РТВ 401, 402; РТВ 601, 602
Комплект КСК-3 соединительный для ввода в коробку
Комплект КСК-7 соединительный для ввода в коробку
Комплект КС/В соединительный для ввода в коробку без концевой заделки
Крепежные элементы для фиксации кабеля
