Нагревательный кабель TERM-M 3X трехжильный постоянной мощности

Применение

Трехфазный нагревательный кабель постоянной мощности для предотвращения замерзания или поддержания температуры продукта в трубопроводах средней длины, до 4 км.
Типичное применение — поддержание температуры продукта в надземных или подземных нефтепроводах и газопроводах, предотвращение замерзания водоводов.
Применение системы минимизирует число необходимых пунктов электропитания и таким образом снижает капитальные затраты на устройство силовых сопроводительных сетей.


Система электропитания
Система электрообогрева питается либо от источника питания (специально разработанный повышающий трансформатор при напряжении питания выше 380 В), либо непосредственно от трехфазной сети через систему управления питанием.

Особенности

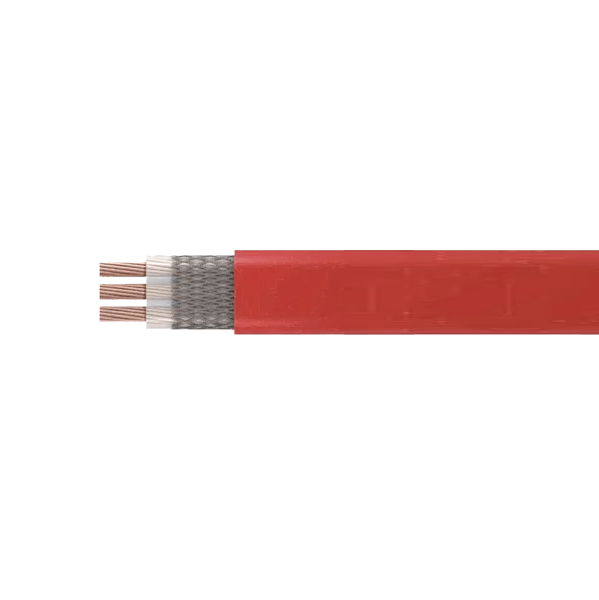

Нагревательный кабель представляет собой конструкцию из трех параллельных нагревательных жил из медной проволоки с изоляцией из кремнийорганической резины, поверх которой наложена оплетка из медной луженой проволоки, и оболочки из кремнийорганической резины.

Технологии

Большая поверхность теплоотдачи плоского нагревательного кабеля приводит к снижению рабочих температур по сравнению с аналогичными нагревателями с конструкцией проводника круглой формы, повышая, таким образом, эффективность, безопасность и время жизни нагревательного кабеля. Применение в качестве изоляции кремнийорганической резины, способной сохранять свои электрические и механические свойства в широком диапазоне температур, позволяет получить тепловыделение в кабеле до 60 Вт/м.

Технические характеристики

Тепловыделение	до 60 Вт
Максимальная рабочая температура	+130 °С
Макс. допустимая температура без нагрузки	+180 °С
Минимальная температура монтажа	-50 °С
Электропитание	трехфазное до 900 В
Номинальный размер (основные)	от 14,9×7,8 мм до 19,6×9,4 мм
Минимальный радиус изгиба	40–50 мм
Степень защиты	IP67

Документация

Изготовлен и испытан согласно ТУ 3558-010-15055716-2022 «Кабели нагревательные серии TERM-H RS с монтажными комплектами серии T-H RS во взрывозащищённом исполнении, кабели нагревательные серии TERM-M (3X) с монтажными комплектами T-R 3X и T-R 3H во взрывозащищённом исполнении» Продукция сертифицирована.
Соответствует требованиям: Ex 60079-30-1 IIC T3 Gb X

Марка кабеля	Сечение	Сопротивление, Ом/км	Номинальные размеры, мм	Минимальный радиус изгиба, мм
TERM-M (3E)	3×1,5	0,01150	14,9 × 7,8	40
TERM-M (3S)	3×2,5	0,00667	16,4 × 8,3	40
TERM-M (3M)	3×3,0	0,00581	16,9 × 8,5	45
TERM-M (3D)	3×4,0	0,00435	17,9 × 8,8	45
TERM-M (3V)	3×6,0	0,00300	19,6 × 9,4	50
