Монтажные комплекты T-R 3X, T-R 3H - для кабеля TERM-M (3X)

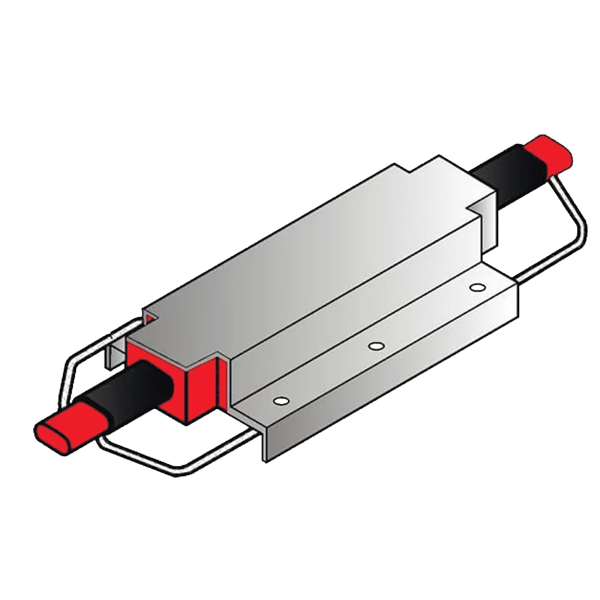

Монтажные комплекты T-R 3X, T-R 3H (соединительные комплекты) предназначены для коммутации электрического нагревательного кабеля типа TERM-M
(3X) в коробке, а также для соединения нагревательных кабелей постоянной мощности между собой.

Состав монтажного комплекта

Наименование	Количество
Основание из оцинкованной стали	1 шт.
Крышка из оцинкованной стали	1 шт.
Кожух из силиконовой резины	1 компл. (из 2-х частей)
Гильза обжимная соединительная ГМЛ	3 шт.
Гильза обжимная соединительная ГМЛ, короткая	2 шт.
Термоусаживаемая трубка (длина 40 мм)	2 шт.
Наконечник НКИ 2,5-4	1 шт.
Провод ПВС 3×2,5 (300 мм)	1 шт.
Заклепка вытяжная d 4 мм (длина 10 мм)	6 шт.
Силиконовая паста Silarm 81 с катализатором	300 г

В зависимости от сечения нагревательных жил меняется типоразмер гильз обжимных соединительных. Соответствие типоразмеров гильз обжимных сечению нагревательной жилы приведено в таблице:

Сечение нагревательной жилы, мм²	Типоразмер гильзы обжимной соединительной
до 3,0	ГМЛ 2,5–2,6
от 3,0 до 6,0	ГМЛ 6–4

Применение монтажных комплектов (соединителей) T-R 3X/ T-R 3H

• Монтаж соединителя осуществляется после прокладки кабеля нагревательных секций на обогреваемой трубе. В местах соединения, при укладке нагревательных лент в направляющий элемент, должен быть предусмотрен запас нагревательного кабеля ~ 0,3 м, с каждой стороны.
• Монтаж соединителей производится на обогреваемом трубопроводе в удобном для монтажа месте.
• Допуск к монтажу соединительной заделки возможен только для квалифицированного электромонтажника, ознакомленного с технологией монтажа.
• Условия хранения по группе 5 (ОЖ4) ГОСТ 15150.
• Минимальная температура монтажа не ниже -20 °С.
