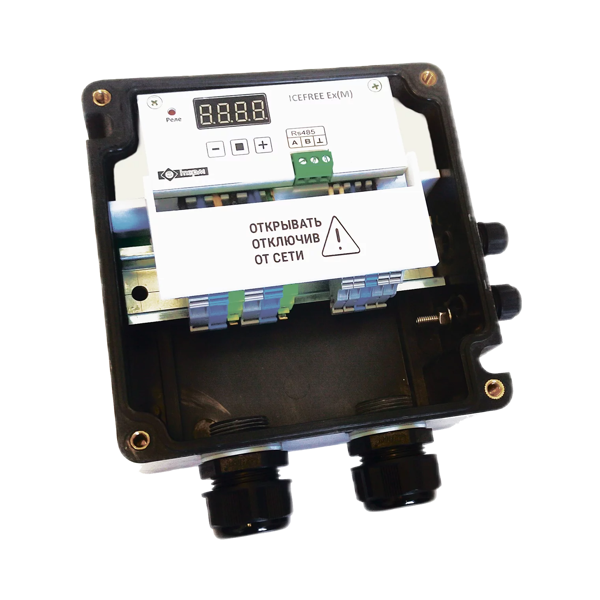

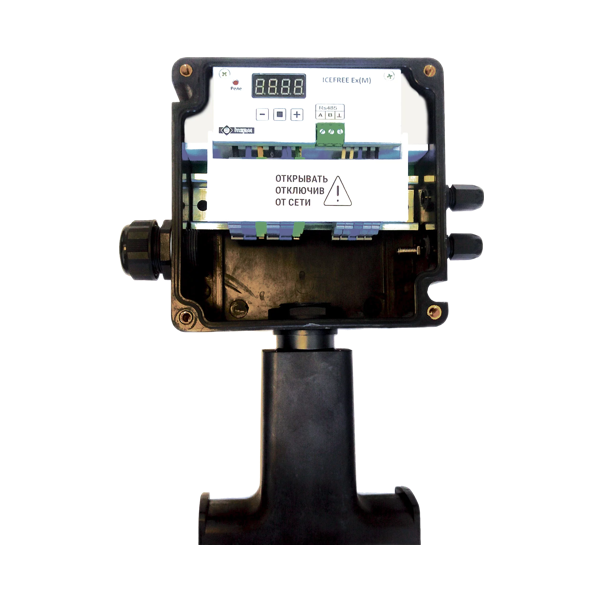

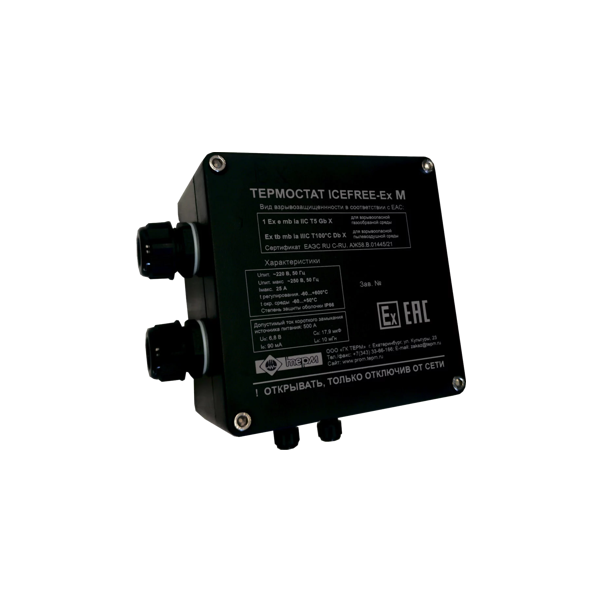

Термостат электронный наружной установки ICEFREE-Ex M/(MH) Взрывозащищённое исполнение

ICEFREE-Ex (M) – термостат электронный взрывозащищённый, предназначенный для управления распределением электроэнергии на нагревательный кабель с целью автоматического поддержания заданной температуры обогреваемого объекта напрямую или через соответствующий контактор, посредством включения и отключения питания греющего кабеля (нагрузки). Термостат предназначен для автоматического поддержания температуры в интервале: -40…+600 °С.
Тип датчика: ТСП Pt100 (W100 = 1,385, α = 0,00385 °С-1).
Датчик подключен по трехпроводной схеме. Входит в состав термостата.
Допустимый минимальный внешний диаметр монтажного провода термосопротивления ≥ Ø3,5 мм.
• Прибор имеет в своём составе встроенный модуль искрозащиты, что позволяет подключать датчики, установленные во взрывоопасной зоне, без дополнительного оборудования.
• Для удаленного контроля работоспособности в приборе предусмотрен выход типа «Сухой контакт».
• Для измерения потребляемого нагрузкой тока и проверки исправности нагревательных элементов в приборе установлен датчик тока.
• Управление и контроль состояния контроллера возможны как со встроенной цифровой панели внутри прибора, так и по сети ModBus RTU, подключенной к АСУ ТП потребителя.
• Термостат предназначен для наружной установки.

С помощью реле «Сухой контакт», подключенного к световой индикации, можно удаленно судить о состоянии прибора и нагрузки.
Если все параметры прибора в норме и не зафиксировано никаких ошибок, контакты сигнального реле замкнуты.
Если прибор вышел из строя или пропало питающее напряжение то, контакты сигнального реле разомкнуты.
В случае неисправности датчика температуры (обрыв, кз или неправильное подключение при монтаже), на цифровой индикатор вместо текущей температуры выводится надпись «Errt» (ошибка датчика). При этом контакты сигнального реле переключаются равномерно с частотой 1 раз в секунду.
Если обнаружена ошибка «неисправность нагревателя», то в этом случае контакты сигнального реле переключаются по алгоритму: короткое включение — 0,5 сек, пауза — 2 сек.
Если в течение 4-5 минут не была нажата ни одна кнопка, прибор переходит в спящий режим (гаснет цифровой индикатор). При этом выполнение всех рабочих функций прибора полностью сохраняется.
Периодически прибор считывает значение с датчика температуры и сравнивает его с предустановленной пользователем величиной, и в зависимости от результата включает или отключает нагрузку, одновременно происходит измерение текущего через нагрузку тока.
Все данные о состоянии прибора (текущая и установленная температура и гистерезис, текущий ток нагрузки, положение контактов реле и зафиксированные ошибки) сохраняются в регистрах памяти. Доступ к этим регистрам возможен по протоколу ModBus RTU.
Прибор в своем составе имеет схему измерения потребляемого нагрузкой тока, которая позволяет измерять переменный ток от 0 до 35 ампер.
Кнопками «+» или «-» можно переключить индикатор на отображение текущего тока нагрузки. По состоянию индикатора «Реле» и показаниям тока, можно судить об исправности прибора и нагревателя.
Если реле включено, а показания тока равны нулю, то возможно вышла из строя нагревательная секция (обрыв), либо неисправно реле (проверяется измерением напряжения на клеммах «Нагрузка». В этом случае фиксируется ошибка «неисправность нагревателя»
