Описание

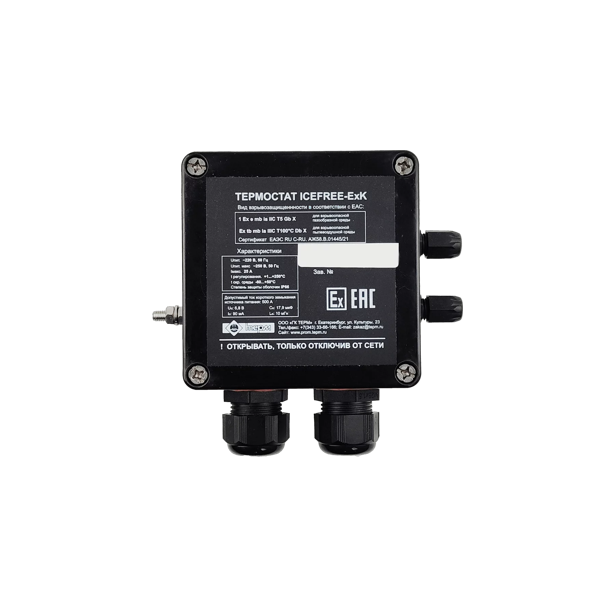

ICEFREE-Ex — термостат электронный взрывозащищенный, наружной установки, предназначенный для управления нагревателями с целью автоматического поддержания заданной температуры обогреваемого объекта напрямую или через соответствующий контактор.
Термостат предназначен для автоматического поддержания температуры в интервале:
+1…+180 °С (датчики ТСМ 50М и 100М); +1…+250 °С (датчики ТСП 50П и Pt100).
Допустимый минимальный внешний диаметр монтажного провода термосопротивления ≥ Ø3,5 мм.
Для всех типов датчиков – 3-проводная схема подключения. Прибор имеет в своём составе встроенный модуль искрозащиты.
• Маркировка взрывозащиты 1 Ex e mb ia IIC T5 Gb X для взрывоопасной газообразной среды;
• Маркировка взрывозащиты Ex tb mb ia IIIC T100oC Db X для взрывоопасной пыле- и воздушной среды.
Термостат предназначен для автоматического поддержания температуры в интервале:
+1…+180 °С (датчики ТСМ 50М и 100М); +1…+250 °С (датчики ТСП 50П и Pt100).
Допустимый минимальный внешний диаметр монтажного провода термосопротивления ≥ Ø3,5 мм.
Для всех типов датчиков – 3-проводная схема подключения. Прибор имеет в своём составе встроенный модуль искрозащиты.
• Маркировка взрывозащиты 1 Ex e mb ia IIC T5 Gb X для взрывоопасной газообразной среды;
• Маркировка взрывозащиты Ex tb mb ia IIIC T100oC Db X для взрывоопасной пыле- и воздушной среды.
Устройство и принцип работы
Периодически прибор считывает значение с датчика температуры и сравнивает его с предустановленной пользователем величиной, и, в зависимости от результата, включает или отключает нагрузку.Все органы управления находятся внутри корпуса.

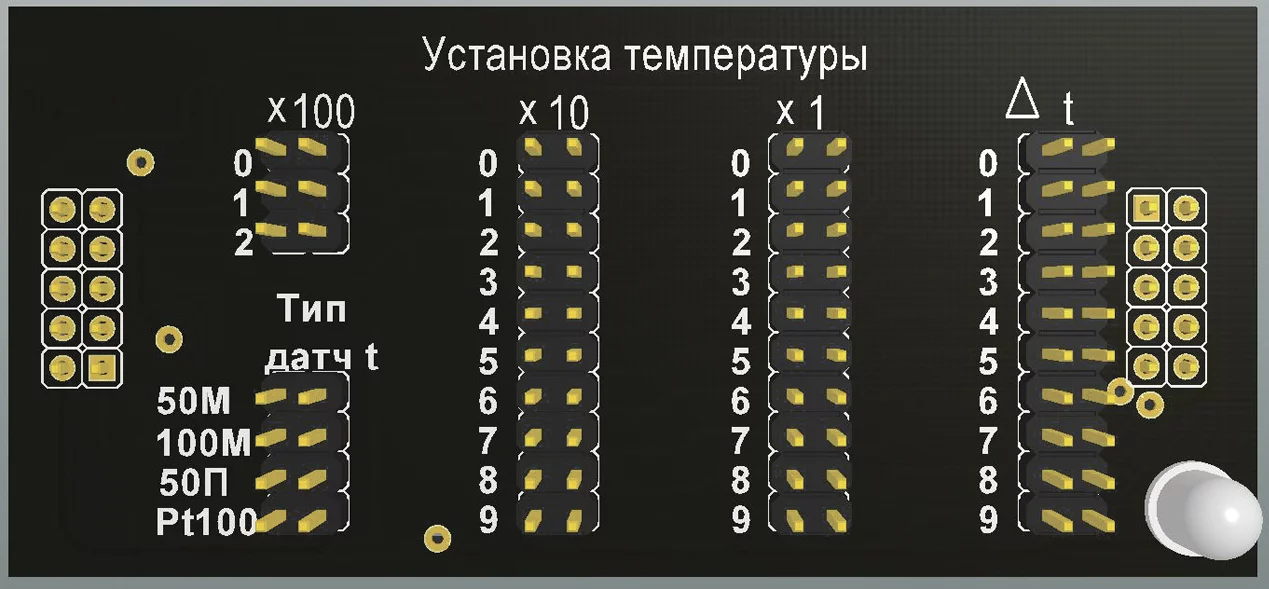

После монтажа подводящих силовых и сигнальных цепей необходимо произвести нужные уставки, по которым прибор будет в дальнейшем работать. Настройка термостата осуществляется пятью джамперными переключателями на наборном поле, представленном на рисунке ниже.
(x100) устанавливаются сотни градусов
(x10) устанавливаются десятки градусов
(x1) устанавливаются единицы градусов
(Δt ) гистерезис
Комплектация
| Термостат ICEFREE-Ex | 1 шт. |
| Кабельный ввод взрывозащищенный М25 | 2 шт. |
| Кабельный ввод взрывозащищенный PG7 / M12 | 2 шт. |
| Коробка упаковочная | 1 шт. |
| Датчик температуры ТЕРМ Pt100 | 1 шт. |
| Руководство по эксплуатации | 1 шт. |

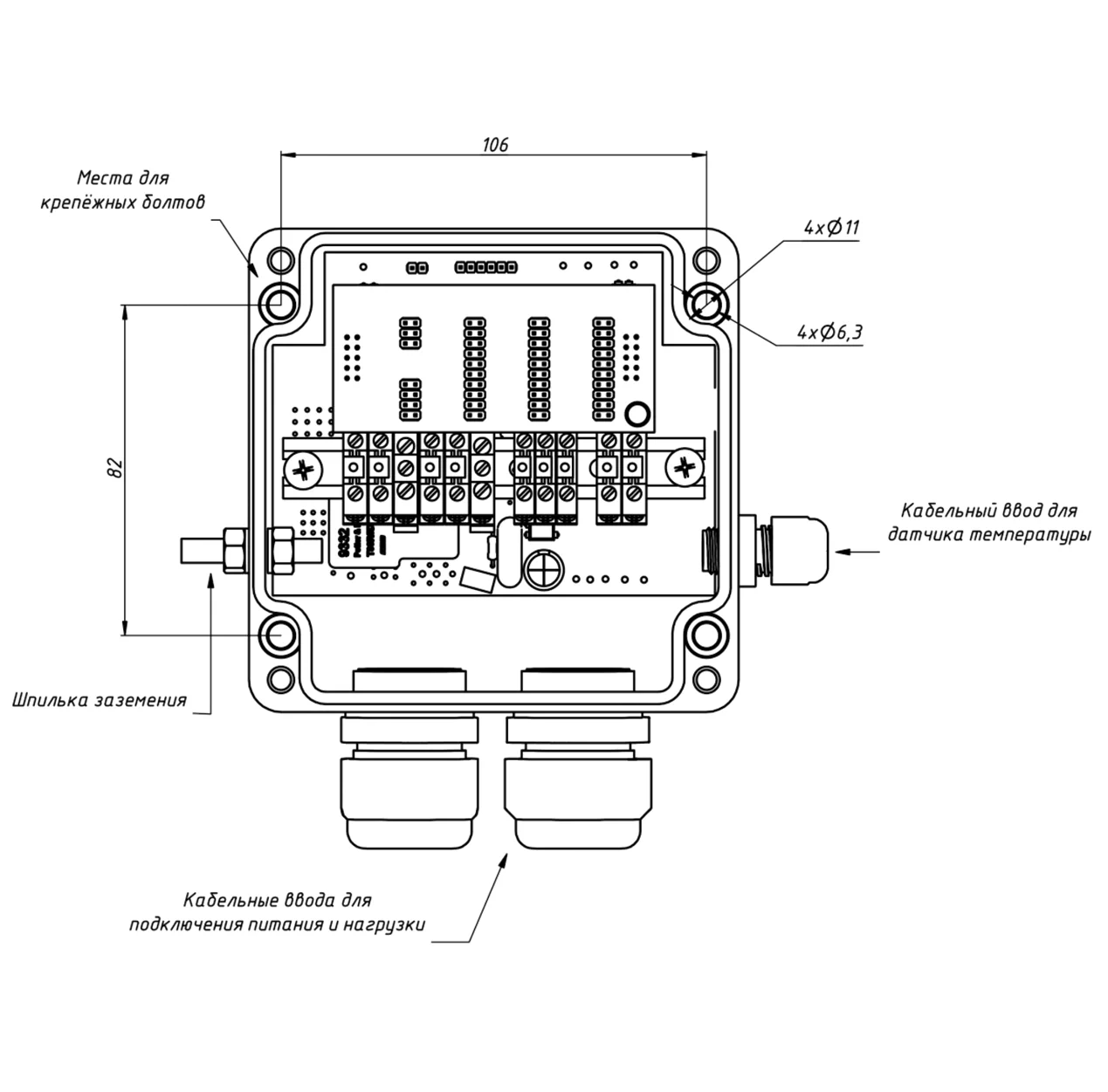

Модификация ICEFREE-EX обычная

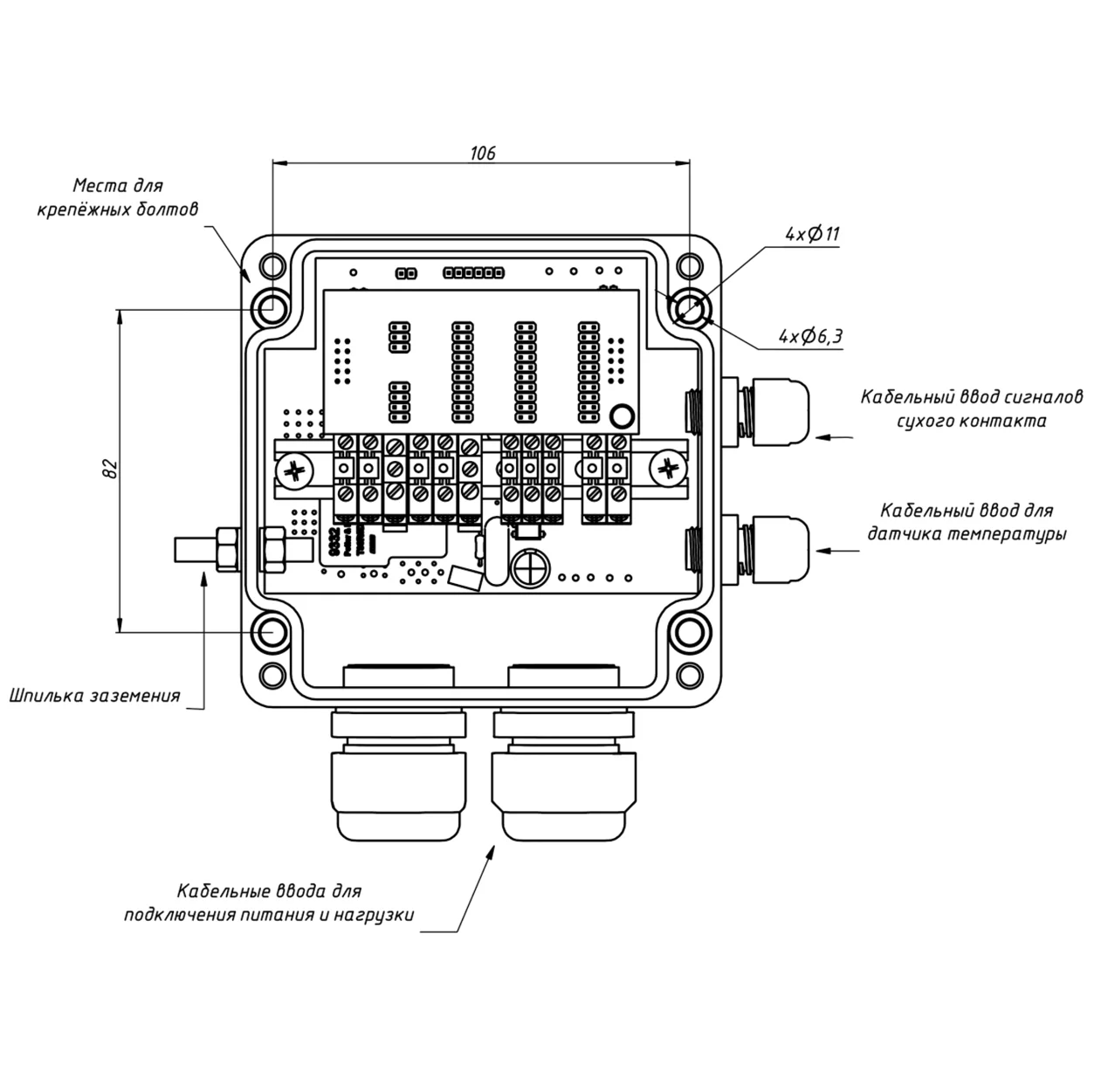

Модификация ICEFREE-EX(К) с дополнительным кабельным вводом

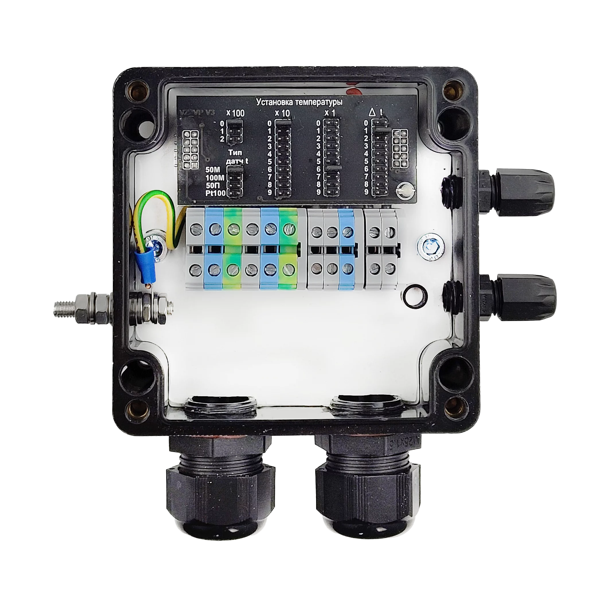

В версии термостата ICEFREE-Ex (k) для индикации состояния прибора можно задействовать встроенное сигнальное реле с выходом типа «Сухой контакт».
Когда термостат и датчик температуры в норме, замыкание и размыкание контактов сигнального реле происходит синхронно с нагрузкой. В случае возникновения ошибки (не исправен датчик, неверные уставки температуры), замыкание и размыкание «сухого контакта » будет происходить с периодичностью 1 раз в 1,5 — 2 сек. Также частое переключение сигнального реле будет происходить в случае, если температура обогреваемого объекта понизилась до 1 0С и продолжает опускаться. Это может косвенно свидетельствовать о неисправности нагревательных элементов.
| Номинальное напряжение питания, АС | 230 В ± 10% |
|---|---|
| Ток потребления термостата, не более | 0,01 А |
| Степень защиты оболочки по ГОСТ 14254-96 | IP66 |
| Максимальный ток коммутации | 25 A |
| Максимальное напряжение коммутации силового реле | 250 В |
| Максимальное сечение кабеля питания | 4 мм² |
| Максимальный ток коммутации реле «сухой контакт» | 5 А |
| Количество каналов регулирования | 1 |
| ПРЕДЕЛЫ УСТАНОВКИ ТЕМПЕРАТУРЫ: | |
| Датчики ТСМ 50М и 100М | +1…+180 °C |
| Датчики ТСП 50П и РТ100 | +1…+250 °C |
| Точность поддержания температуры | ± 1 °С |
|
Максимальное удаление датчика Рекомендуется использовать 3-х жильный контрольный экранированный кабель, сечением жилы не менее 1 мм² |
100 м |
|
Температура окружающей среды (если температура окружающей среды ниже -40 градусов, то холодный старт прибора может занять некоторое время (1-2мин)) |
от -60 до +50 °С |
| Относительная влажность | 85% |
| Габаритные размеры, мм | 150х165х90 |
| Допустимый диаметр кабеля датчиков | 3,5-6,5 мм |
| Допустимый диаметр силового и нагревательных кабелей | 13-18 мм |
| Масса не более | 1,5 кг |
