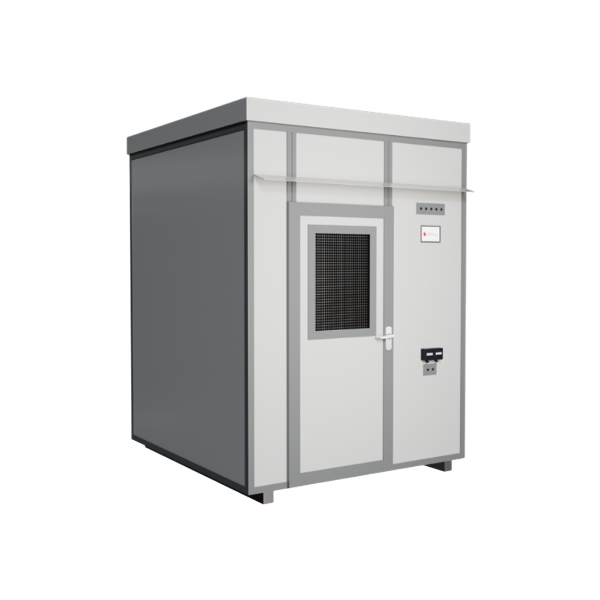

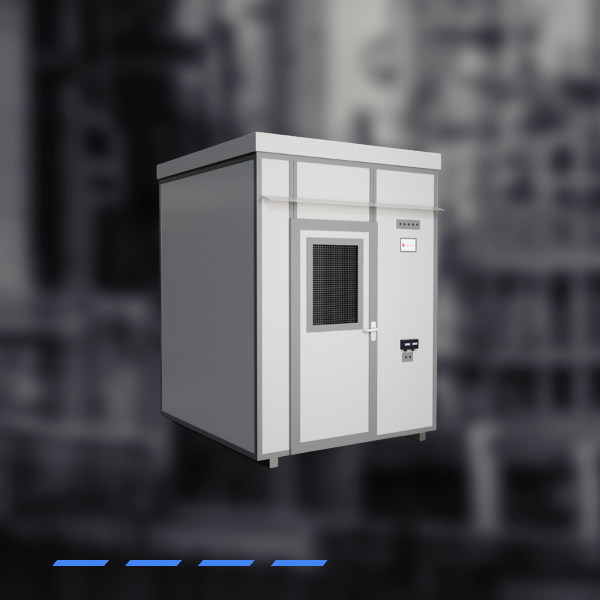

Термошкафы приборные типа «Шелтер»
Термошкафы приборные типа «Шелтер» обеспечивают защиту установленного внутри оборудования от атмосферных воздействий, загрязнений и механических повреждений в процессе эксплуатации и поддерживают требуемый температурный режим для нормальной работы установленного в нем оборудования.
Термошкаф устанавливается на открытых площадках во взрывоопасных зонах объектов нефтяной, газовой и химической промышленности. Прием и распределение электроэнергии в термошкафах осуществляется посредством взрывозащищенных распределительных щитов и клеммных коробок, для освещения применяются взрывозащищенные светильники. Для обогрева служат взрывозащищенные обогреватели типа ОША. Поддерживаемая температура в «Шелтере» от плюс 10 °С до плюс 20°С.
Кабельные системы выполнены с применением бронированных кабелей и лотков. Все электрическое оборудование, двери и корпус термошкафа обеспечены элементами заземления. Внутри также могут устанавливаться стационарные газоанализаторы для безопасности персонала и своевременном оповещении об утечках.
Технические характеристики
|
Маркировка взрывозащиты |
1 Ex e IIC Т3...Т6 Gb X |
|
Степень защиты по ГОСТ 14254 |
IP54 |
|
Сопротивление поверхности, Ом |
10 в 9 степени |
|
Цвет (стандартно) |
RAL 7001 |
|
Материал внешней и внутренней оболочек |
стеклопластик |
|
Материал каркаса |
нержавеющая сталь AISI 304 и 316 |
|
Допустимая зона установки |
B - 1a, B - 1г |
|
Горючесть по ГОСТ 30244 |
Г1 |
|
Допустимый температурный режим, °С |
от -60 до +60 |
|
Материал теплоизоляции |
вспененный каучук/базальтовая вата/ пенополиуретан |
| Стойкость к УФ-излучениям | да |
