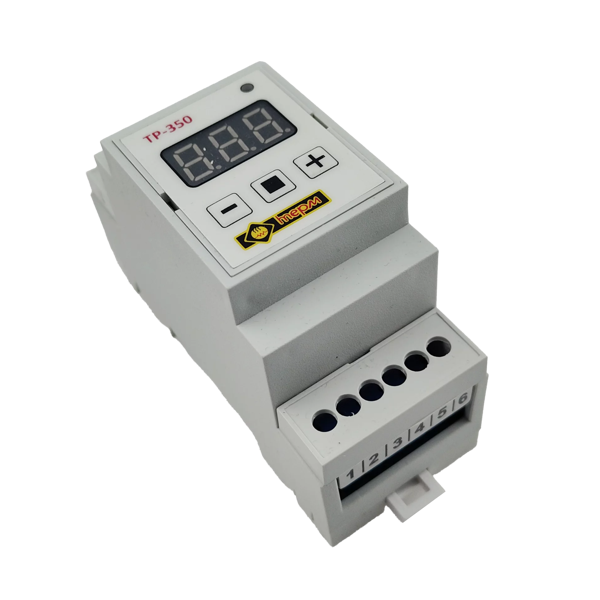

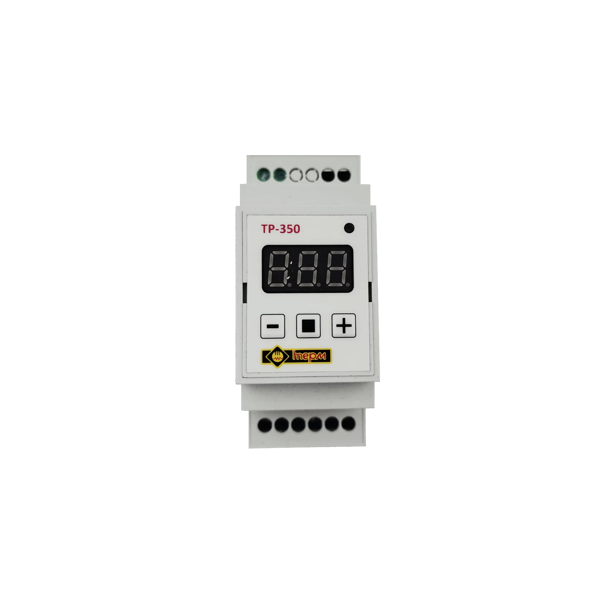

Терморегулятор ТР-350

Терморегулятор ТР-350

Описание

Терморегулятор ТР-350 предназначен для автоматического поддержания температуры. Прибор поддерживает два типа датчиков: ST22; аналоговые преобразователи температуры типа Pt100 в трехпроводном исполнении.
Терморегулятор может работать в двух режимах: управление нагревом; управление охлаждением.
Диапазон регулировки температуры зависит от типа используемого датчика. Управление может производиться как встроенным реле (16А), так и через внешние управляемые контакторы.

Устройство и принцип работы

Терморегулятор периодически опрашивает состояние выбранного датчика температуры, и, в зависимости от установленного режима работы, установленной температуры регулирования и гистерезиса включает, либо отключает нагрузку.
Прибор также определяет исправность датчика температуры и соединительных проводов. В случае аварии датчика терморегулятор включает индикацию ошибки. На объектах, где существует опасность размораживания, можно включить режим ограничения мощности при аварии датчика. В режиме ограничения мощности прибор работает по следующему алгоритму: 5 минут — работа
15 минут — пауза.

Технические характеристики

Номинальное напряжение питания	220 В ± 10%
Ток потребления	0,006 А (1,3 Вт)
Степень защиты оболочки	IP20
Максимальный ток нагрузки	16 А
Температура эксплуатации	0…+45 °С
Тип крепления в шкаф	DIN, 2 модуля
Габаритные размеры	37×96×60 мм
Относительная влажность, не более	85%
Масса	90 г
Пределы регулирования температурного диапазона	Для цифрового датчика: -50…+120 °С Для датчика Pt100: -60…+400 °С
Пределы регулирования гистерезиса	+1…50 °С
Максимальное удаление датчика	для цифрового датчика, подключенного витой парой типа UTP2P: 100 м для трехпроводного датчика Pt100: 100 м
