Терморегулятор ТР-300

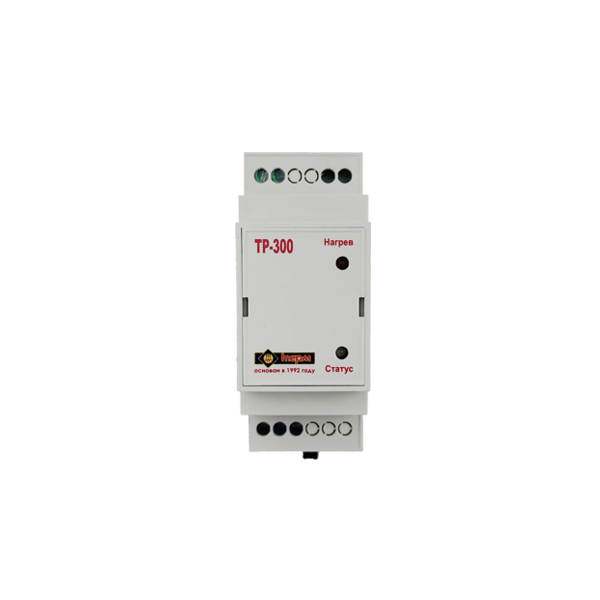

Терморегулятор ТР-300

Описание

Терморегулятор ТР-300 предназначен для поддержания заданной температуры обогреваемого объекта (диапазон установки заданной температуры от -55 до +125 °С).
Управление может производиться как встроенным реле на 16 А, так и через внешние управляемые контакторы.

Технические характеристики

Номинальное напряжение питания	220 В ± 10%
Ток потребления	0,006 А (1,3 Вт)
Степень защиты оболочки	IP20
Максимальный ток нагрузки	16 А
Температура эксплуатации	0…+45 °С
Тип крепления в шкаф	DIN, 2 модуля
Габаритные размеры	37×96×60 мм
Относительная влажность, не более	85%
Масса	90 г
Поддерживаемые температуры	стандарт: +3…+5 °С по заказу: -55…+125 °С
Тип температурного датчика	TS04 (цифровой) TS05 (терморезистор 1кОм)
Максимальное удаление датчика	TS04: 100 м TS05: 50 м

Порядок работы:

Терморегулятор ТР-300 предназначен для установки в шкафу управления на DIN-рейке.

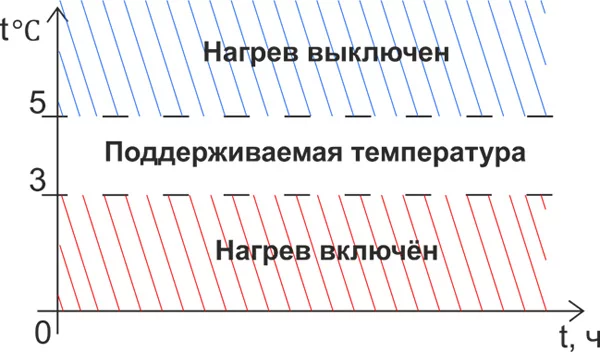

К терморегулятору подключается датчик температуры TS04, либо датчик температуры TS05. Стандартное значение температуры +3…+5 °С, на заказ может быть установлена любая температура в пределах -55…+125 °С с учётом требуемого гистерезиса – чем меньше гистерезис, т.е. разница между начальной и конечной температурой, тем точнее поддерживается температура объекта, но коммутация реле происходит чаще, поэтому сокращается срок его службы.
Если терморегулятор используется совместно с контактором, то для исключения импульсных помех и сбоев в его работе необходимо зашунтировать обмотку контактора RC-цепью по приведённой ниже схеме:
Важно!
1. Изменить предустановленные пределы температуры самостоятельно невозможно – для этого надо обратиться непосредственно к производителю – компании ТЕРМ

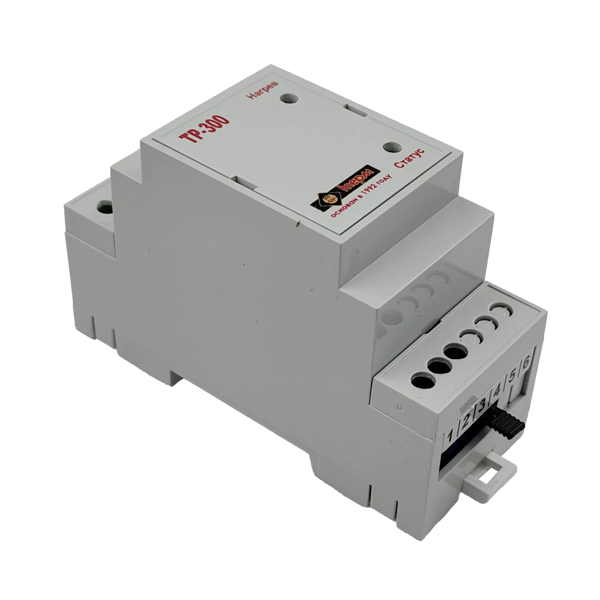

2. Тип датчика температуры определяется установкой джампера (перемычки) на месте 4 нижней контактной колодки
3. В случае ошибки датчика TS05 (обрыв или КЗ) прибор переходит в аварийный режим работы: 20 минут нагрев, 30 минут пауза независимо от заданной температуры
