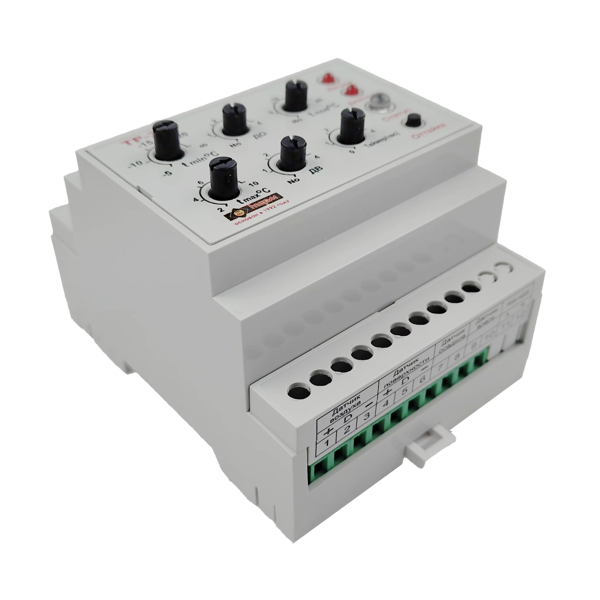

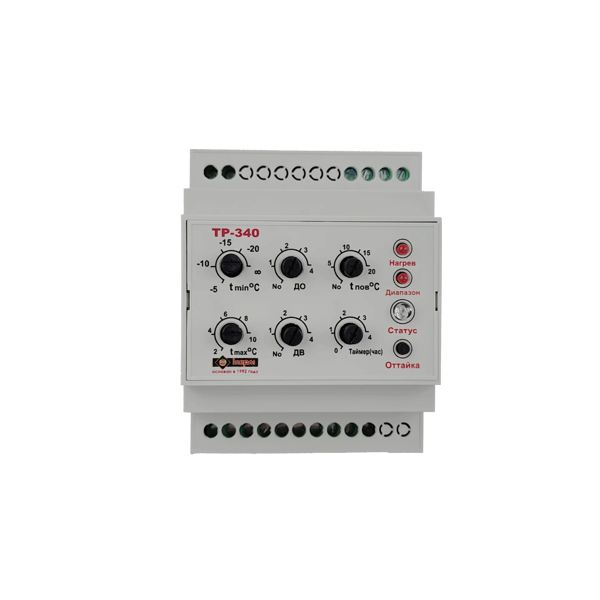

Терморегулятор TP-340
Терморегулятор TP-340
Описание

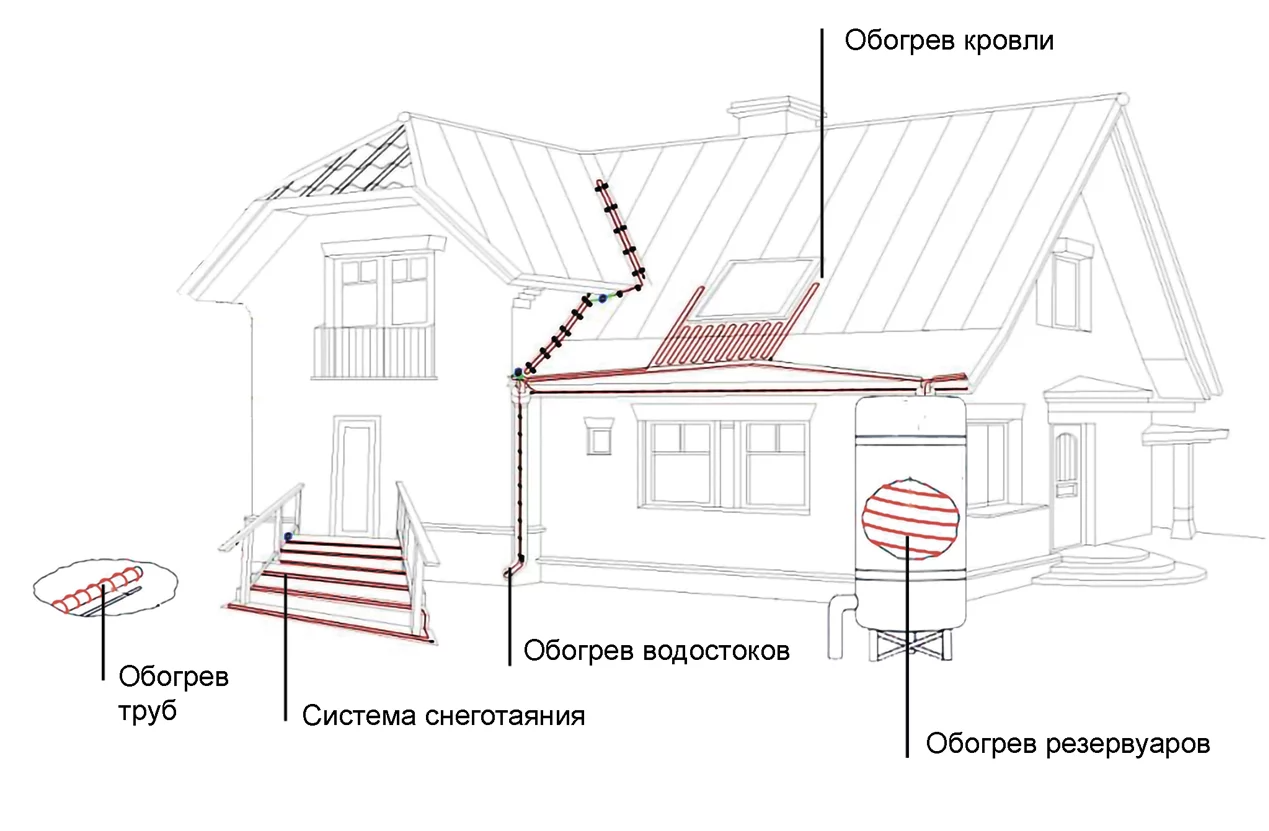

Терморегулятор ТР-340 предназначен для автоматического управления обогревом в составе систем антиобледенения кровли, лотков, желобов, водосточных труб, дорожек, пандусов, ступеней и т.п. с целью очистки их поверхностей от атмосферных осадков и предотвращения образования наледи. Управление может производиться как встроенным реле на 16А, так и через внешние управляемые контакторы.
Регулятор позволяет подключать датчики температуры наружного воздуха и температуры поверхности, датчики осадков и талой воды.
Регулятор позволяет подключать датчики температуры наружного воздуха и температуры поверхности, датчики осадков и талой воды.
Устройство и принцип работы
К терморегулятору ТР-340 подключаются датчики температуры воздуха ST22, температуры поверхности ST22 (датчик осадков WS-05, датчик талой воды WSO.
Прибор непрерывно контролирует температуру окружающего воздуха и, когда она попадает в установленный рабочий диапазон, включает реле К1 (Диапазон). Это реле можно использовать для питания подогрева датчика осадков. В качестве датчика осадков можно применить небольшой отрезок саморегулирующегося кабеля, расположенного в лотке рядом с датчиком талой воды. Его так же можно подключить к реле К1. Нагрузочная способность реле К1 – 16 А 250 В.
Если датчик осадков (ДО) и датчик воды (ДВ) не используются, контроллер включает реле К2 (Нагрузка), одновременно отслеживая температуру на датчике температуры поверхности (если подключён), чтобы она не вышла за установленный предел.
Если хотя бы один из датчиков (ДО или ДВ) подключён, то после срабатывания реле К1 контроллер начинает проверять наличие воды или осадков. При появлении влаги на ДО, либо ДВ прибор замыкает реле К2 (Нагрузка). Включается обогрев, который будет продолжаться до тех пор, пока хотя бы на одном из датчиков присутствует влага.
Прибор непрерывно контролирует температуру окружающего воздуха и, когда она попадает в установленный рабочий диапазон, включает реле К1 (Диапазон). Это реле можно использовать для питания подогрева датчика осадков. В качестве датчика осадков можно применить небольшой отрезок саморегулирующегося кабеля, расположенного в лотке рядом с датчиком талой воды. Его так же можно подключить к реле К1. Нагрузочная способность реле К1 – 16 А 250 В.
Если датчик осадков (ДО) и датчик воды (ДВ) не используются, контроллер включает реле К2 (Нагрузка), одновременно отслеживая температуру на датчике температуры поверхности (если подключён), чтобы она не вышла за установленный предел.
Если хотя бы один из датчиков (ДО или ДВ) подключён, то после срабатывания реле К1 контроллер начинает проверять наличие воды или осадков. При появлении влаги на ДО, либо ДВ прибор замыкает реле К2 (Нагрузка). Включается обогрев, который будет продолжаться до тех пор, пока хотя бы на одном из датчиков присутствует влага.
Технические характеристики
| Номинальное напряжение питания | 220 В ± 10% |
|---|---|
| Ток потребления | 0,006 А (1,3 Вт) |
| Степень защиты оболочки | IP20 |
| Максимальный ток нагрузки | 16 А |
| Количество подключаемых нагрузок |
Силовое реле – 16 А Сигнальное реле – 10 А |
| Температура эксплуатации | 0…+45 °С |
| Тип крепления в шкаф | DIN, 4 модуля |
| Габаритные размеры | 71×96×60 мм |
| Способ коммутации реле | сухой контакт |
| Относительная влажность, не более | 85% |
| Масса | 180 г |
| Пределы регулирования температурного диапазона | от +10 °С до любой предельной отрицательной температуры, определяемой датчиком температуры (-55 °С для ST22) |
| Максимальное удаление датчика |
при использовании витой пары типа UTP: 100 м без использования витой пары: 50 м |
Подключение прибора
Терморегулятор предназначен для установки в шкафу управления. Корпус регулятора монтируется на DIN-рейку.Подключение питания терморегулятора производится через вводной автомат после проверки всех соединений.
К терморегулятору необходимо подсоединить датчик температуры, нагрузку/управляемый контактор, провода питания.

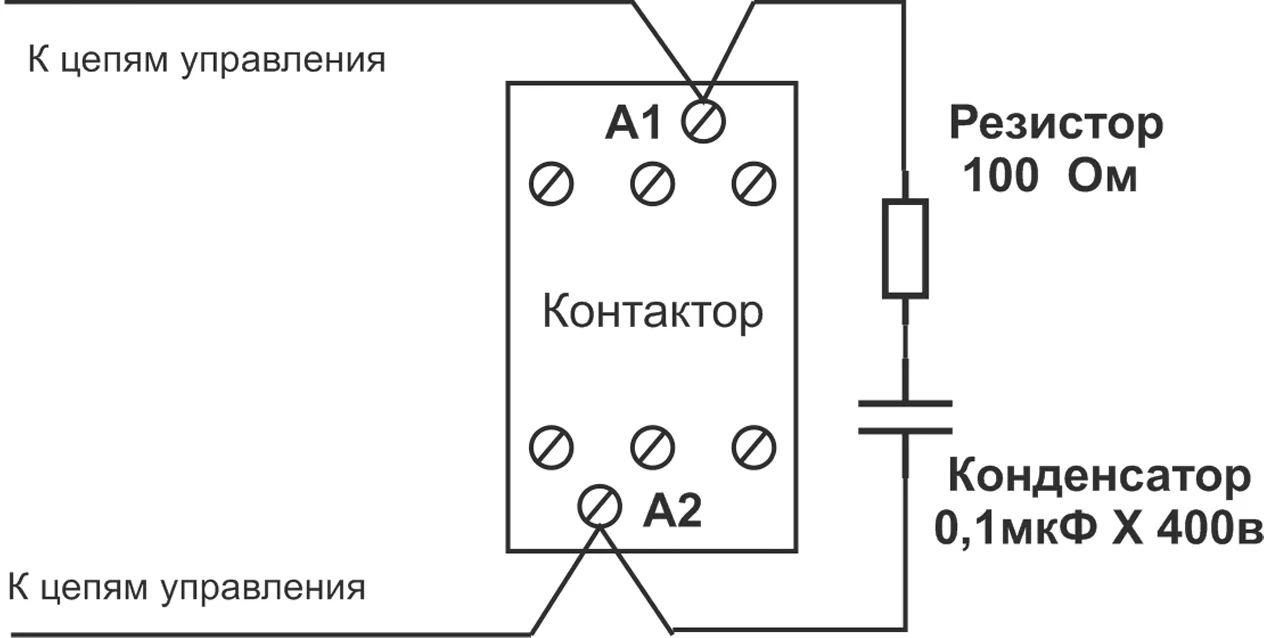

Если терморегулятор используется совместно с контактором, то для исключения импульсных помех и сбоев в его работе необходимо зашунтировать обмотку контактора RC-цепью по приведённой ниже схеме:
