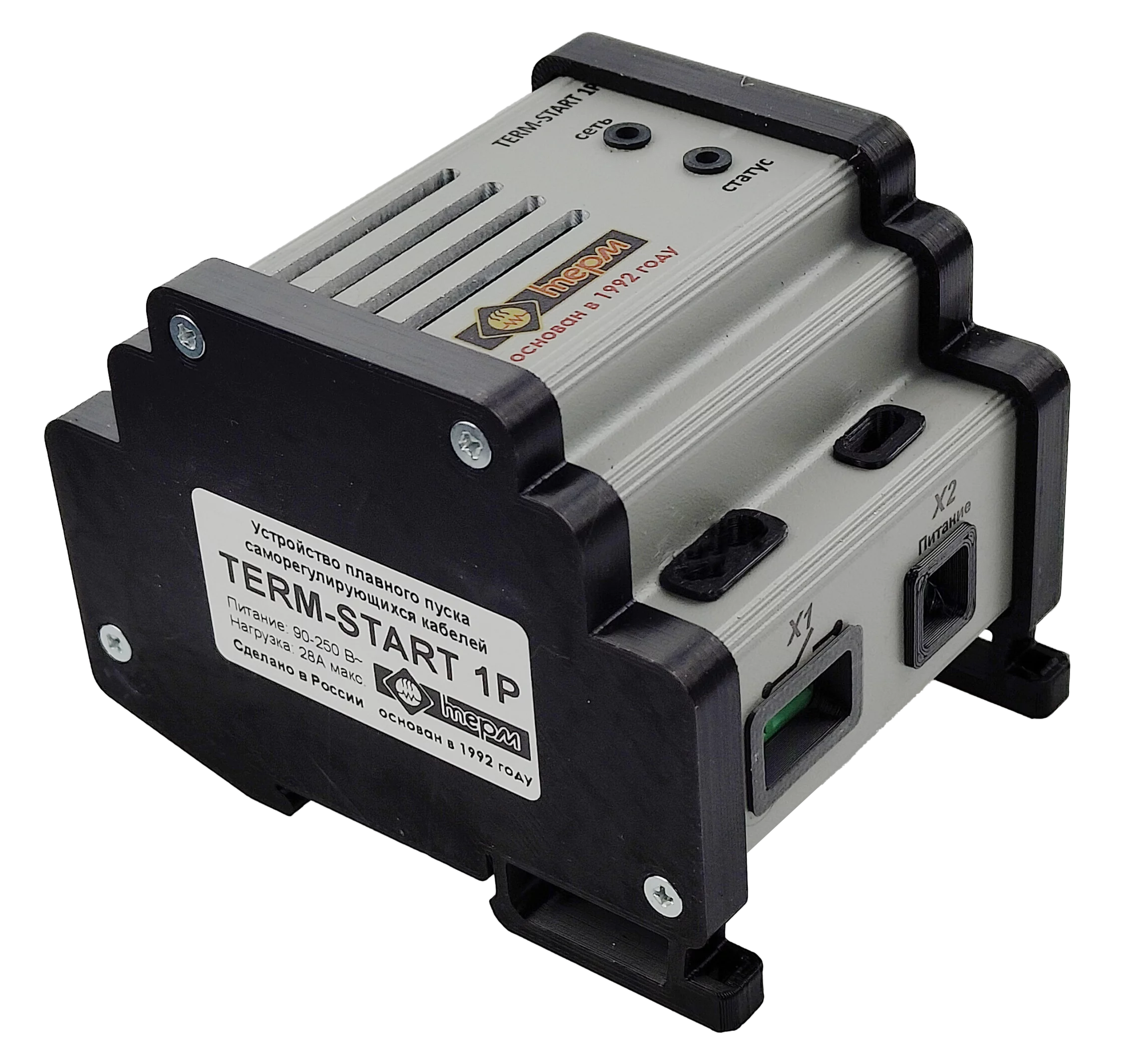

TERM-START 1P – 1-канальное устройство плавного пуска саморегулирующихся кабелей
TERM-START 1P – 1-канальное устройство плавного пуска саморегулирующихся кабелей
TERM-START 1P предназначен для коммутации саморегулирующихся нагревательных кабелей без необходимости использования мощных пускателей и защитной автоматики избыточной мощности. Максимальный рабочий ток – 28 А.
Последствия больших пусковых токов:
- Резко снижается ресурс и надёжность нагревательного кабеля
- Необходимо менять автоматику в шкафах управления на более мощную
- Увеличение габаритов и стоимости конечного оборудования
Принцип работы TERM-START 1P:

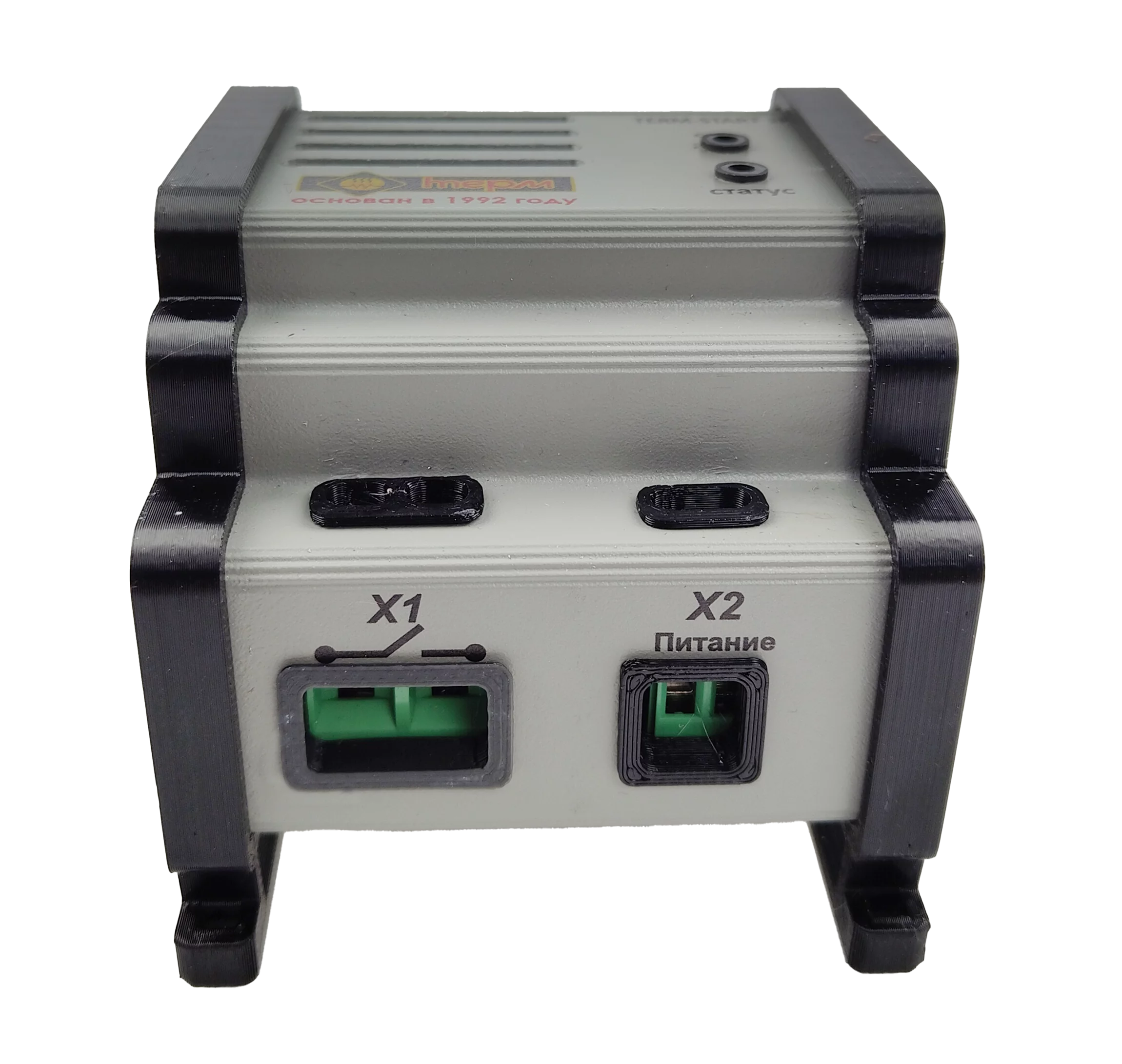

TERM-START 1P предназначен для установки в шкафу управления. Корпус прибора монтируется на DIN-рейку. Прибор оснащён вентилятором для принудительного воздушного охлаждения.
Плавный запуск саморегулирующегося кабеля обеспечивается за счёт работы полупроводникового коммутатора, лежащего в основе прибора. При этом в течение всего времени плавного пуска кабеля отслеживается температура коммутатора, которая не должна превышать +75 °С — если эта температура окажется выше +75 °С, то запуск кабеля ненадолго прекратится до остывания коммутатора до приемлемой температуры. При этом время запуска кабеля увеличится (до 25 минут в зависимости от коммутируемой нагрузки и температуры прибора).
Если температура коммутатора превысит +75°С во время запуска кабеля и общее время запуска окажется больше 20 минут, то запуск считается аварийным, но кабель всё равно будет запущен до номинального рабочего тока. В таком случае рекомендуется снизить нагрузку.
Преимущества использования TERM-START 1P:
- Отпадает необходимость устанавливать защитные автоматы, УЗО и т.д. с завышенными токами отсечки (чтобы они случайно не сработали на бросок тока при холодном запуске)
- Не нужно прокладывать подводящие кабели повышенного сечения для пропускания больших токов – прибор удерживает средний ток с/р кабеля на уровне номинального
- Можно обойтись без мощных пускателей и мощных реле в составе автоматической системы, где используется саморегулирующийся кабель – TERM-START 1Pсам является коммутирующим устройством
- Коммутация кабеля происходит в момент перехода сетевого напряжения через 0 – выбросы в сеть отсутствуют
Технические характеристики TERM-START 1P:
| Управляющее напряжение | 220 В ± 10% |
|---|---|
| Ток потребления | 0,006А (1,3 Вт) |
| Степень защиты оболочки | IP20 |
| Количество коммутируемых каналов | 1 |
| Максимальный ток нагрузки 1 канала | 28 А |
| Максимальное коммутируемое напряжение | 250 В |
| Время запуска кабеля | до 25 мин |
| Температура эксплуатации | 0…+45 °С |
| Тип крепления | DIN-рейка, 4 модуля |
| Габаритные размеры | 98х82х69 мм |
| Относительная влажность, не более | 85% |
| Масса, не более | 0,3 кг |

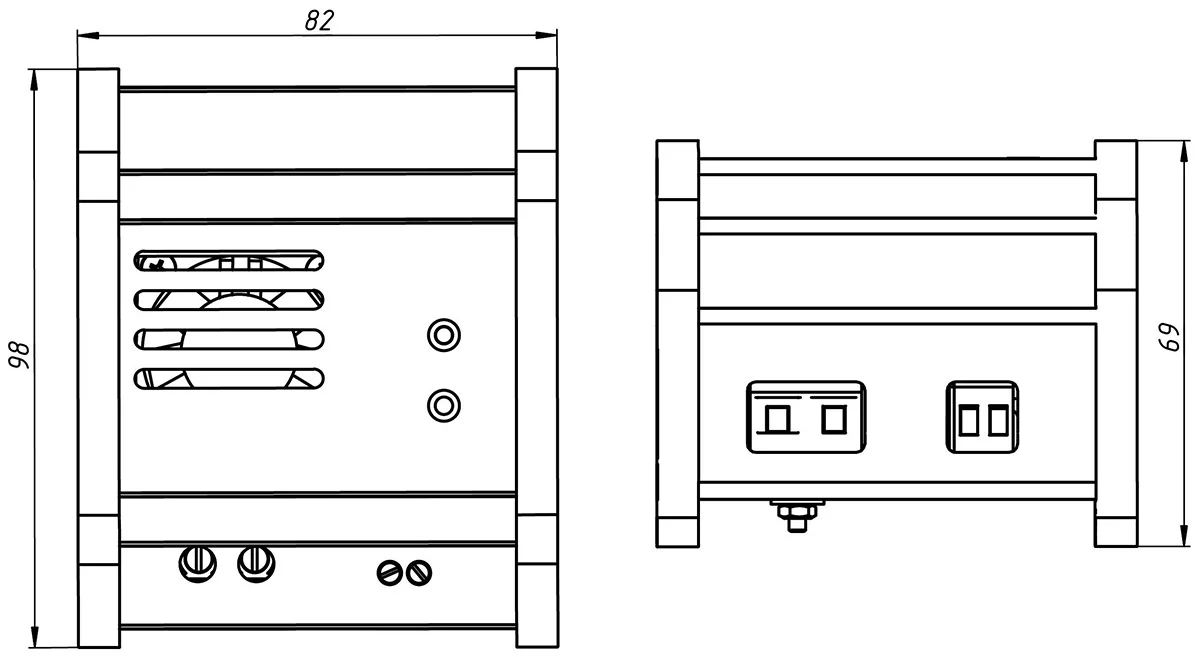

Размеры корпуса TERM-START 1P

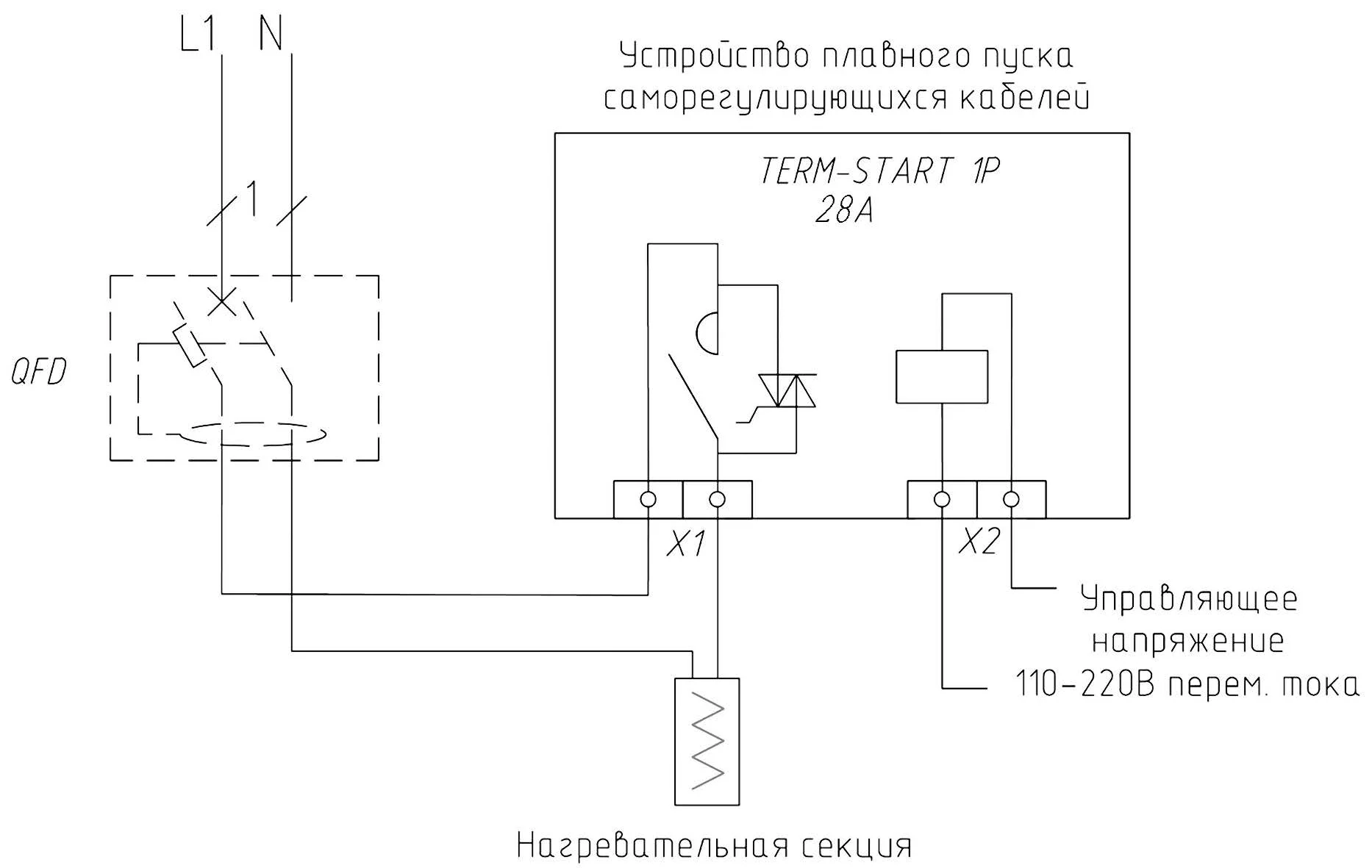

Схема подключения TERM-START 1P
