ТЕРМ-ПП — для плавного пуска саморегулирующихся кабелей

ТЕРМ-ПП — для плавного пуска саморегулирующихся кабелей

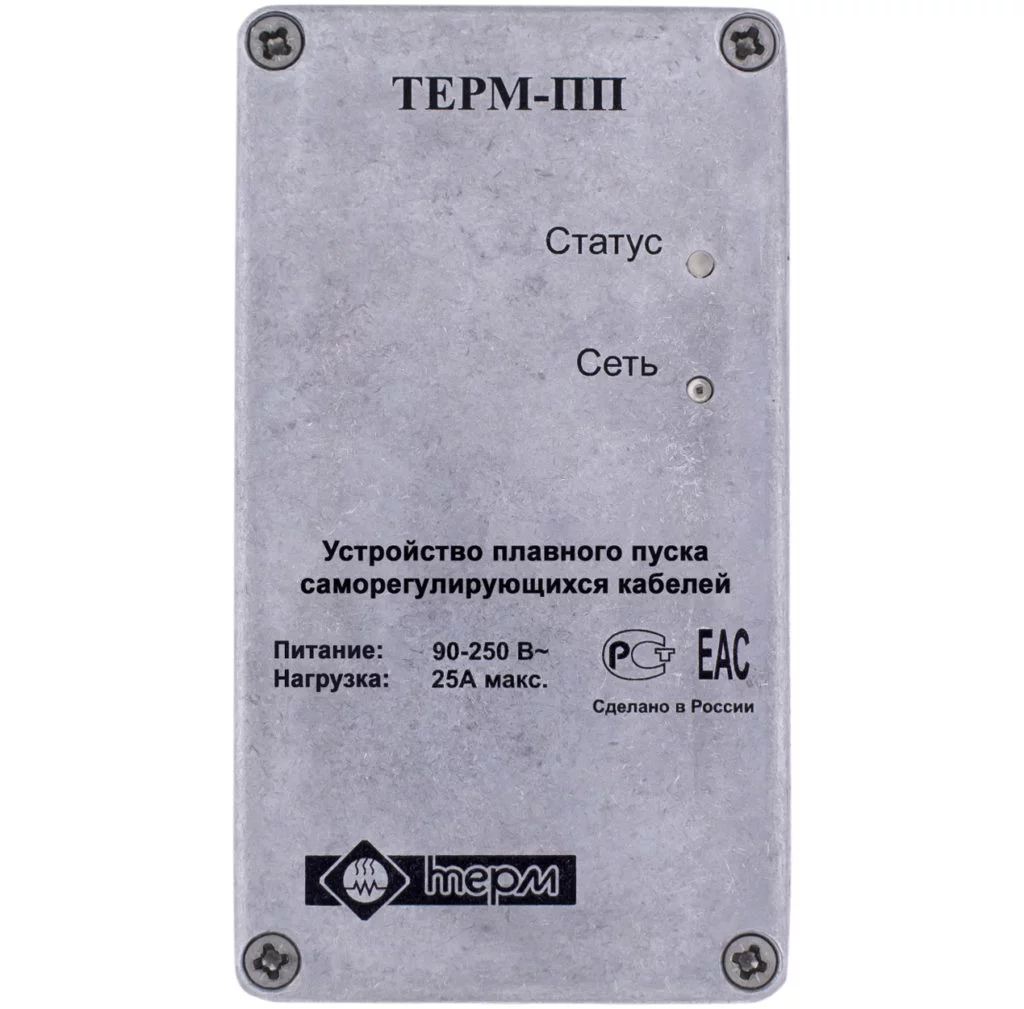

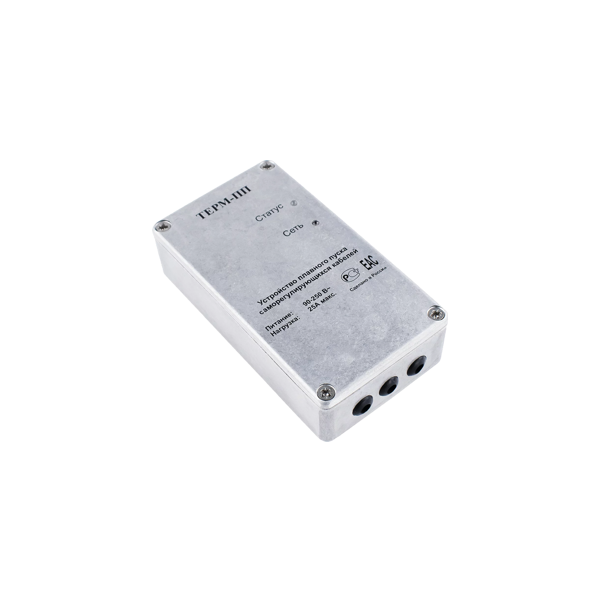

Простое устройство плавного пуска ТЕРМ-ПП предназначено для коммутации саморегулирующихся нагревательных кабелей без необходимости использования мощных пускателей и защитной автоматики избыточной мощности за счёт ограничения пусковых токов на уровне номинального. ТЕРМ-ПП предназначен для установки в шкафу управления. Корпус прибора монтируется на DIN-рейку.

Последствия больших пусковых токов:

• Резко снижается ресурс и надёжность нагревательного кабеля
• Необходимо менять автоматику в шкафах управления на более мощную
• Увеличение габаритов и стоимости конечного оборудования

Принцип работы ТЕРМ-ПП:

Плавный запуск саморегулирующегося кабеля обеспечивается за счёт работы полупроводникового коммутатора, лежащего в основе прибора. Время запуска кабеля изменяется в пределах до 25 минут в зависимости от коммутируемой нагрузки и температуры прибора.
Принудительного охлаждения в приборе нет, максимальный ток нагрузки – 25 А.
Доступен вариант исполнения ТЕРМ-ПП только в сером корпусе.

Преимущества использования ТЕРМ-ПП:

1. Увеличение срока службы нагревательного кабеля.
2. При холодном пуске кабеля приходится использовать защитную автоматику (автоматические выключатели, УЗО и т.п.) с завышенными токами отсечки, чтобы исключить срабатывание автоматики во время пуска. Применение данного прибора позволяет использовать защитную автоматику, рассчитанную на номинальный ток.
3. Пусковые токи, многократно превышающие рабочие, требуют прокладки подводящих кабелей повышенного сечения. Плавный пуск позволяет использовать провода, рассчитанные на номинальный ток.
4. Если саморегулирующая нагревательная секция используется в составе автоматической системы, то для её управления приходится использовать коммутирующие аппараты (пускатели, мощные реле и т.п.). А так как ТЕРМ-ПП сам является коммутирующим устройством, то необходимость в этих приборах отпадает.

Технические характеристики :

Управляющее напряжение	220 В ± 10%
Ток потребления	0,006А (1,3 Вт)
Степень защиты оболочки	IP44
Максимальный ток нагрузки 1 канала	25 А
Максимальное коммутируемое напряжение	250 В
Температура эксплуатации	0…+45 °С

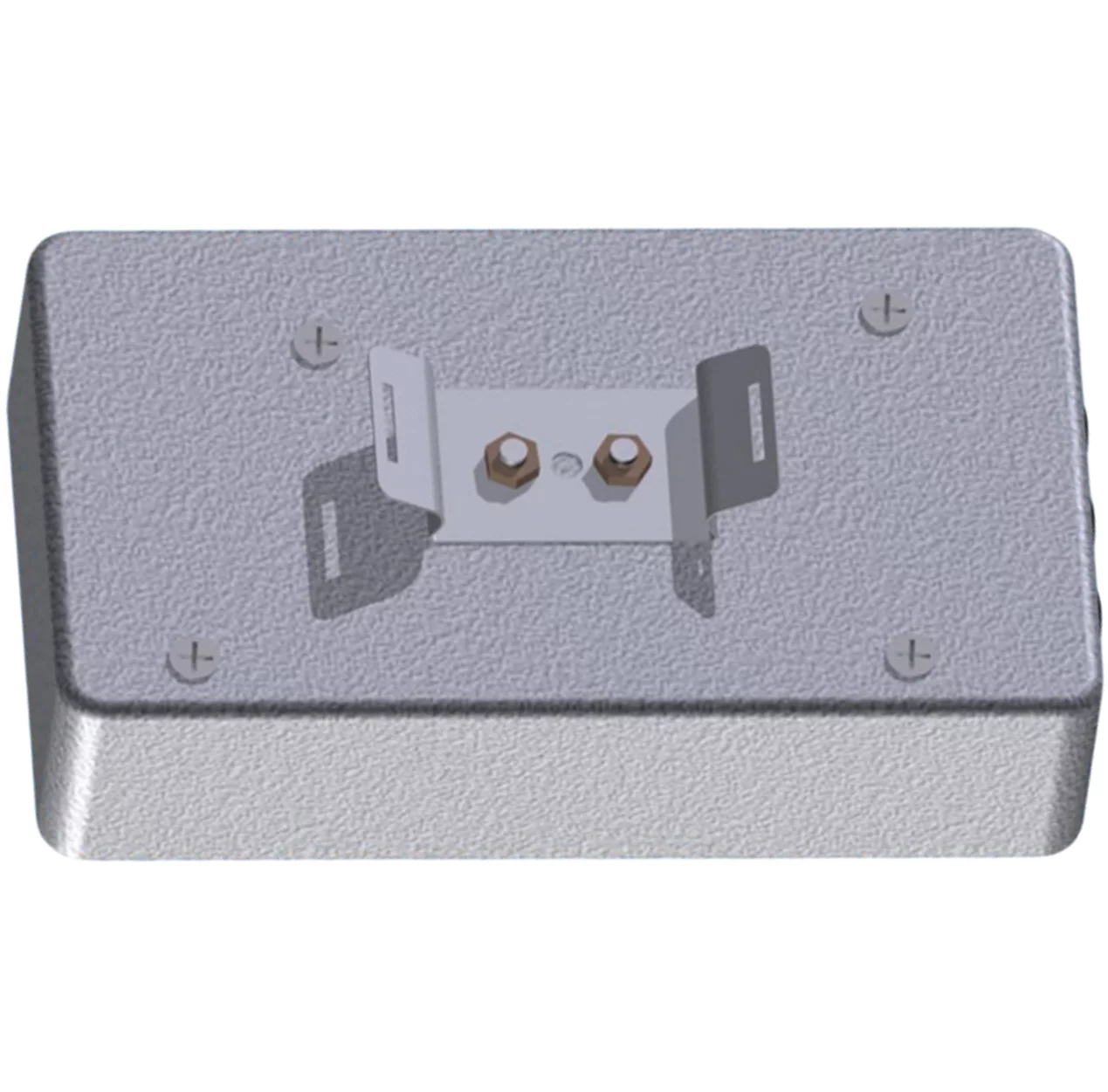

Тип крепления	DIN-рейка, 3,5 модуля
Габаритные размеры	115х64х30 мм
Относительная влажность, не более	85%
Масса, не более	150 г
