Описание
Нормирующие преобразователи сигналов термометров сопротивлений серии ТЕРМ НПТ (в дальнейшем «устройство»), предназначенные для измерений и преобразований аналоговых сигналов от термопреобразователей сопротивления по ГОСТ 6651-2009 в унифицированные сигналы силы и (или) напряжения постоянного тока.
В комплект поставки входят:
- преобразователь ТЕРМ НПТ — 1 шт.
- паспорт — 1 экз.
- картонная упаковка.

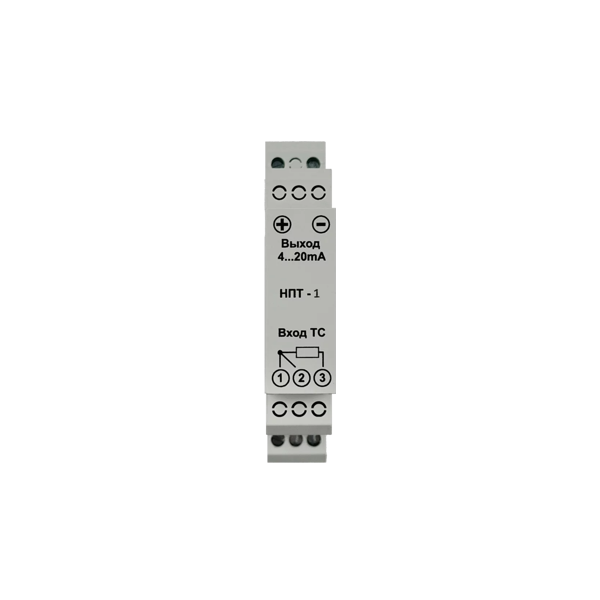

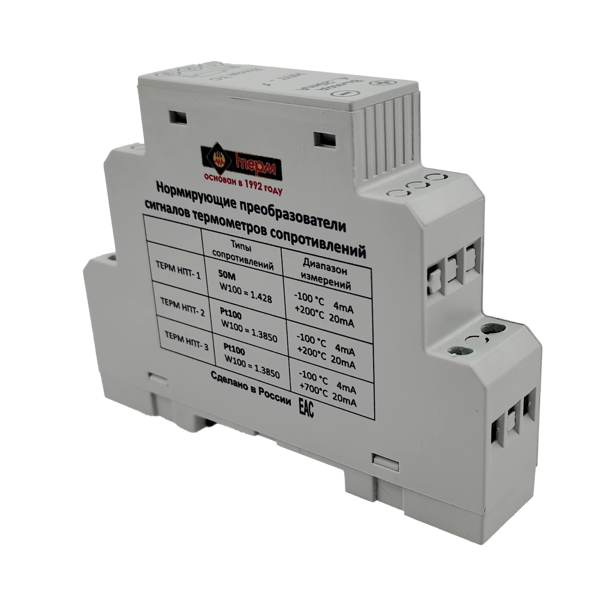

Модели преобразователей
| ТЕРМ НПТ- 1 |
Совместимые типы: термопреобразователи сопротивления типа 50М (W100 = 1.428) Температурный диапазон измерений: -100…+200°С |
|---|---|
| ТЕРМ НПТ- 2 |
Совместимые типы: термопреобразователи сопротивления типа Pt100 (W100 = 1.3850) Температурный диапазон измерений: -100…+200°С |
| ТЕРМ НПТ- 3 |
Совместимые типы: термопреобразователи сопротивления типа Pt100 (W100 = 1.3850) Температурный диапазон измерений: -100…+700°С |
Технические характеристики
| Номинальное напряжения питания (постоянного тока) | 24 В |
|---|---|
| Диапазон допустимых напряжений питания (постоянного тока) | 12…33 В |
| Тип датчика | ТС типа 50М, Pt100 |
| Схема подключения ТС | трехпроводная |
| Номинальный диапазон выходного тока | 4-20 мА |
| Функция преобразования входных сигналов | линейная |
| Основная погрешность преобразования, не более | ±0,5% |
| Потребляемая мощность не более | 0,7 Вт |
| Гальваническая развязка (питания от входов/выходов) | нет |
| Диапазон рабочих температур | -40…+85°С |
| Относительная влажность воздуха, не более | 95 % |
| Атмосферное давление | 84…106,7 кПа |
| Время непрерывной работы | круглосуточно |
| Габаритные размеры | 95×67×17 мм (один модуль DIN) |
| Степень защиты корпуса DIN | IP20 |
| Масса, не более | 100 г |
Устройство и принцип работы
Принцип действия устройства основан на измерении входного аналогового сигнала от термопреобразователя сопротивления в цифровую форму с помощью встроенного аналого-цифрового преобразователя (АЦП) и последующим переводом его в унифицированный сигнал постоянного тока 4-20мА.Зависимость выходного сигнала от измеренной температуры линейная.
Шины выходного тока преобразователя совмещены с шинами напряжения питания.
Подключение прибора
Типовые схемы подключения

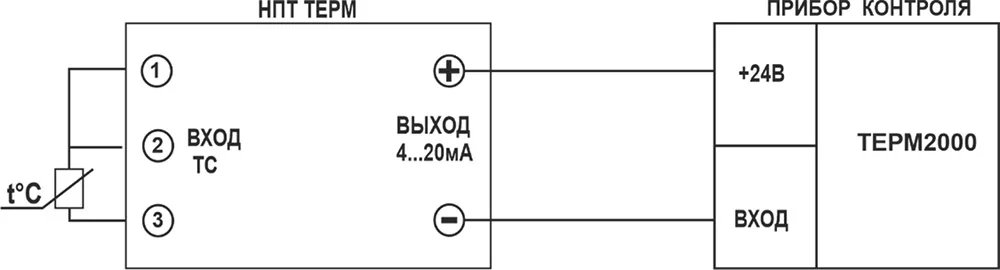

Подключение терморегулятора ТЕРМ-2000

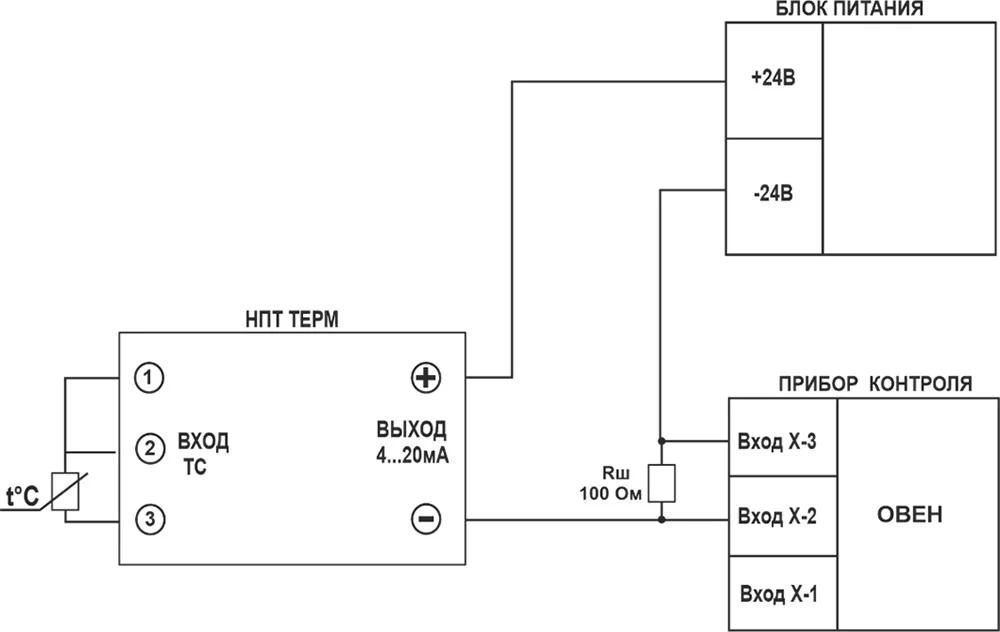

Подключение измерителя-регулятора на примере ТРМ1 (ОВЕН)
Примечание: ВАЖНО! Необходимо установить необходимый диапазон температур в управляющем устройстве, соответствующий модели устройства ТЕРМ НПТ
