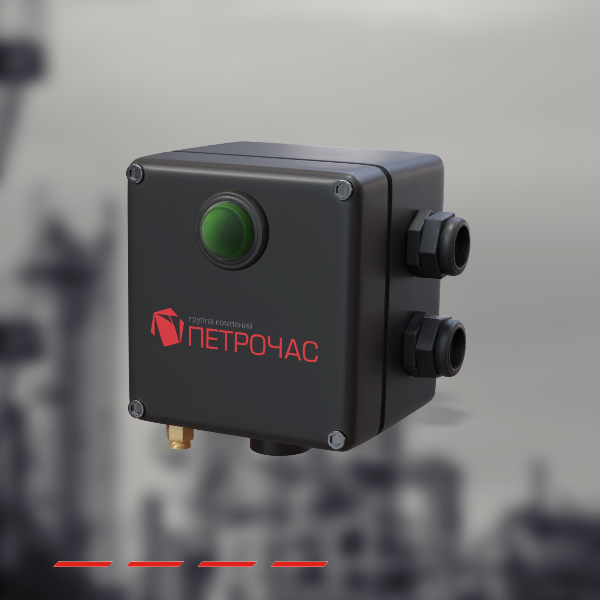

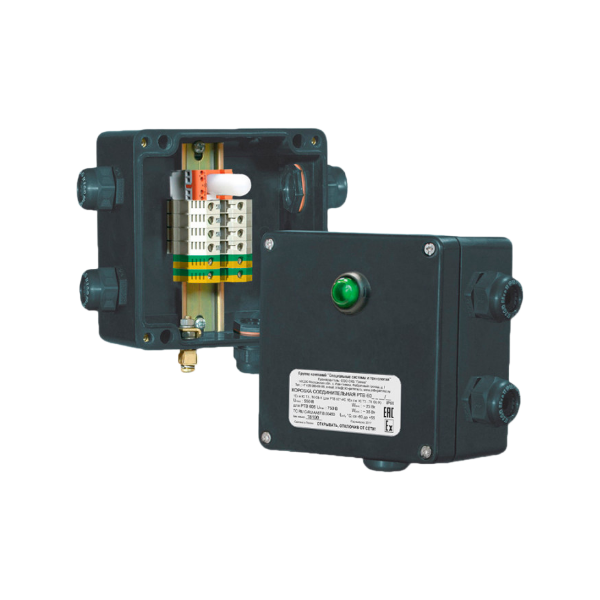

Коробка соединительная КС со световой индикацией РТВ 602-ИС

Соединительные коробки со световой индикацией предназначены для индикации наличия напряжения на нагревательной секции и для подключения нагревательных кабелей к силовой сети.

Коробки поставляются в различной комплектации, в зависимости от варианта крепления к обогреваемому трубопроводу или резервуару: РТВ 602-ИС крепятся на стене здания, металлоконструкции или при помощи кронштейна непосредственно на трубопроводе (кронштейны поставляются отдельно)..

Модели коробок со световой индикацией РТВ 602-ИС позволяют выполнить подключение до трех ниток саморегулирующегося электрического нагревательного кабеля к силовому кабелю для коробок с винтовыми клеммными соединителями и до двух ниток для коробок с пружинными клеммными соединителями.

Конструкция корпуса обеспечивает защиту от проникновения влаги и пыли степени 1966 и высокую коррозионную стойкость. Кабельные вводы коробки предназначены для подключения небронированных силовых кабелей диаметром от 7 до 18 мм или бронированных силовых кабелей диаметром от 12 до 20 мм.

Применяемые клеммные наборы позволяют обеспечить подключение многожильных или одножильных проводов сечением от 1,5 до 10 мм2. Для заказа доступны исполнения коробок с винтовыми или пружинными клеммными зажимами. Световой индикатор со сверхъярким светодиодом сигнализирует о наличии напряжения в конце нагревательной секции.

Светодиод зеленого цвета имеет длительный срок службы и виден, в том числе, при прямом попадании солнечных лучей. Угол обзора соединительных коробок со световой индикацией РТВ - 180°.

Особенности и области применения

• Эффективное решение для подключения питания и обеспечения световой индикации наличия питающего напряжения
• Применяются для всех типов саморегулирующихся электрических нагревательных кабелей
• Имеют сертификат соответствия для применения во взрывоопасных зонах
• Применение соединительных коробок с устройством ввода под теплоизоляцию УВК или устройством механической защиты ВГГ исключает риск повреждения кабелей в местах заделки
• Основные комплектующие входят в состав поставки
• Широкий спектр решаемых задач
• Быстрый и простой монтаж
• Высокая термостойкость
• Не подвергаются коррозии

Световая индикация наличия напряжения

Технические характеристики

Климатическое исполнение и категория размещения по ГОСТ 15150-69	УХЛ1
Степень пылевлагозащиты	IP66
Маркировка взрывозащиты	1Ex e IIC T6...T3 Gb X
Рабочий диапазон температур окружающей среды	-60...+55 °С
Рабочее напряжение	до 550 В
Рабочий ток	до 50 А
Электрическая износостойкость светового индикатора	>10 в 5 степени часов
Потребляемая мощность светового индикатора	<1 Вт
Источник света	светодиод зеленого цвета
Световой угол	180°

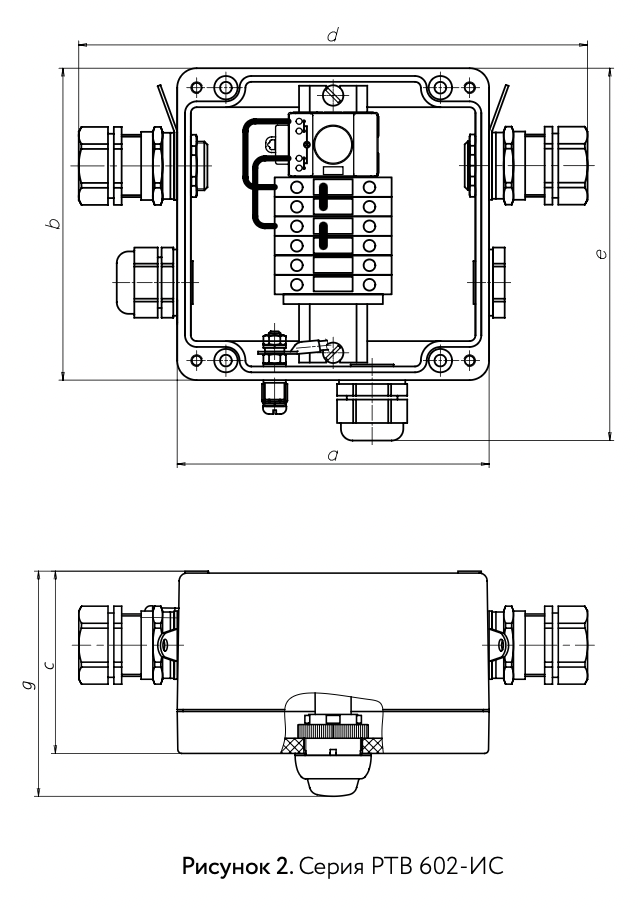

Габаритные размеры корпуса	122×120×91,5 мм
Масса коробки в максимальной комплектации	1,9 кг
Материал/цвет корпуса	Стеклоармированный полиэстер / черный

Подробности сертификации
№ ЕАЭС RU C-RU.AA87.B.00406/20
