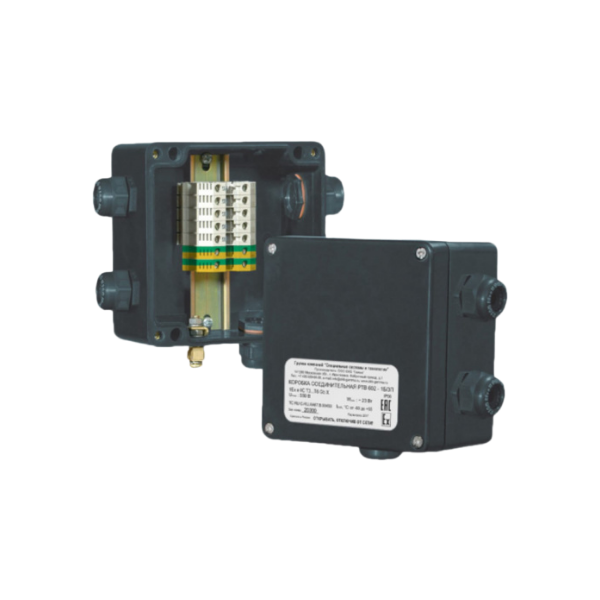

Коробка соединительная КС РТО 602
Соединительные коробки РТО 602 предназначены для подключения к силовой сети саморегулирующихся электрических нагревательных кабелей.

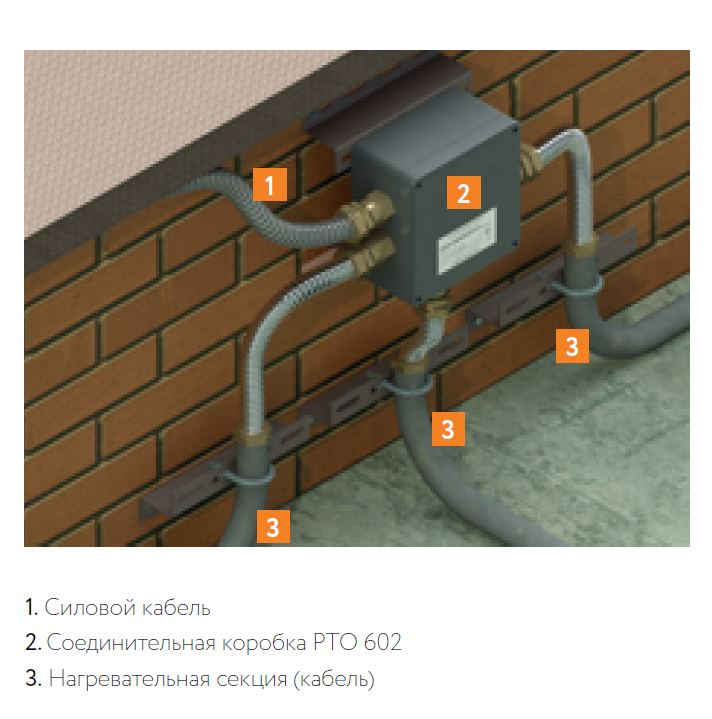

Коробки крепятся на стене здания, на парапете, потолке или ограждении кровли. Модель РТО 602 позволяет выполнить подключение одного или четырех саморегулирующихся электрических нагревательных кабелей.
Конструкция корпуса соединительных коробок РТО 602 обеспечивает защиту от проникновения влаги и пыли степени IP66 и высокую коррозионную стойкость. Кабельные вводы коробки предназначены для подключения небронированных силовых кабелей диаметром от 7 до 18 мм или бронированных силовых кабелей диаметром от 12 до 20 мм.
Применяемые клеммные наборы позволяют обеспечить подключение многожильных или одножильных проводов сечением от 1,5 до 10 мм².

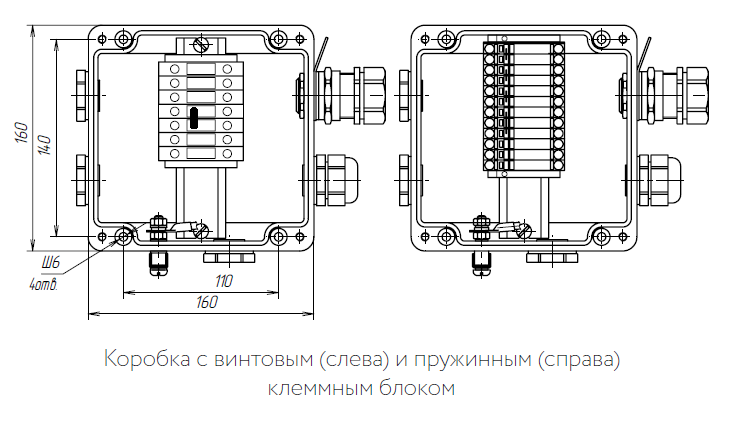

Для заказов доступны исполнения коробок с винтовыми или пружинными клеммными зажимами.
Особенности:
- Эффективное решение для подключения питания к саморегулирующимся нагревательным кабелям систем электрообогрева
- Применяется для всех типов саморегулирующихся нагревательных кабелей
- Исключает риск повреждения нагревательных кабелей в местах заделки
- Модели РТО — общепромышленного исполнения
- Все необходимые комплектующие входят в состав коробки
- Широкий спектр решаемых задач
- Быстрый и простой монтаж
- Высокая термостойкость
- Не подвергается коррозии
Дополнительные изделия
(заказываются отдельно)
Ввод герметичный гибкий ВГГ - предназначен для защиты силовых и нагревательных кабелей на отдельных участках прокладки от воздействия агрессивных факторов внешней среды.
Технические характеристики
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
ХЛ1 |
|
Степень пылевлагозащиты |
IP66 |
|
Рабочий диапазон температур окружающей среды |
–60…+60 °C |
|
Максимальное напряжение |
до 800 В |
|
Максимальный ток |
до 57 А |
|
Габаритные размеры корпуса |
160 × 160 × 94,5 мм |
|
Масса коробки в максимальной комплектации |
2,35 кг |
Комплект поставки
|
Корпус коробки РТО 602 с клеммным набором |
|
Ввод для бронированного кабеля, латунь М25 |
|
Ввод для небронированного кабеля, пластик М25 |
|
Кольцо уплотнительное М25 |
|
Заглушка М25 |
|
Уплотнение GP25 |
|
Перемычка с крепежом П06.06х150-00 |
* Комплектующие и их количество в соответствии с выбранной маркировкой / типоисполнением соединительной коробки. См. раздел «Номенклатура».
Клеммный набор
|
Винтовой зажим |
Пружинный зажим |
|
3 модуля 10 мм² |
6 модулей 6 мм² |
|
2 модуля 10 мм² |
3 модуля 6 мм² |
|
2 модуля 10 мм² |
3 модуля 6 мм² |

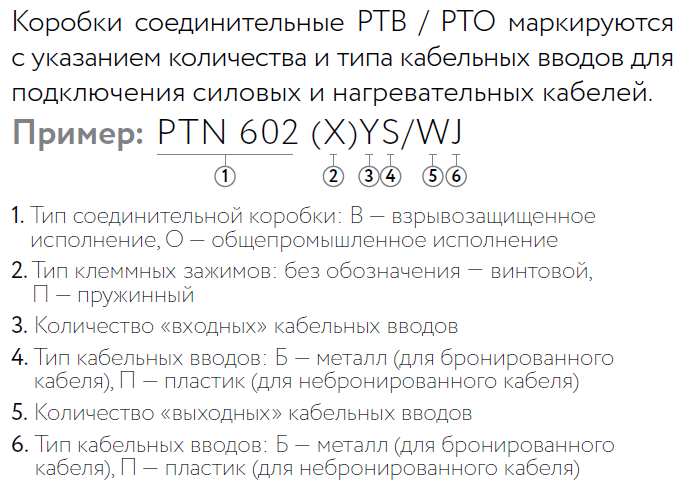

Номенклатура*
|
РТО 602-1П/1П |
РТО 602-2Б/1П |
|
РТО 602-1П/2П |
РТО 602-2Б/2П |
|
РТО 602-1П/3П |
РТО 602-2Б/3П |
|
РТО 602-2П/3П |
РТО 602-1Б/1Б |
|
РТО 602-1Б/1П |
РТО 602-1Б/2Б |
|
РТО 602-1Б/2П |
РТО 602-1Б/3Б |
|
РТО 602-1Б/3П |
|
*Указана только номенклатура коробок с винтовым клеммным блоком. Для коробок с пружинным клеммным блоком РТО 602 заменяется на РТО 602(П).
Информация для заказа
Подробности сертификации
№ ТС RU C-RU.АБ37.В.05515
