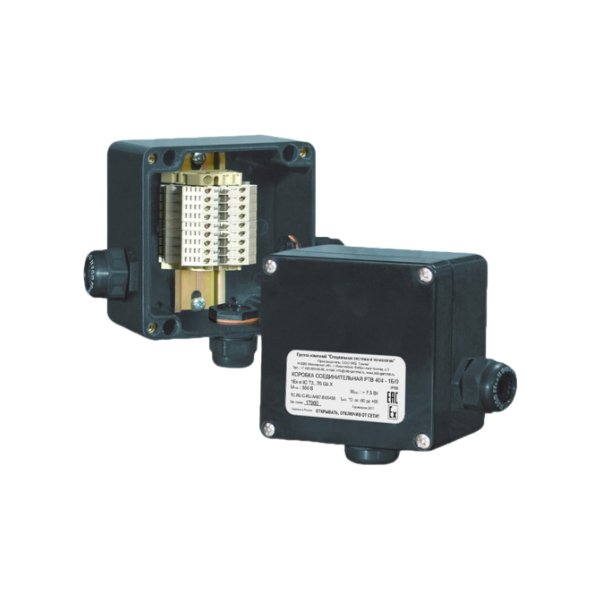

Коробка соединительная КС РТО 404
Соединительные коробки РТО 404 предназначены для подключения кабелей системы управления электрообогревом.

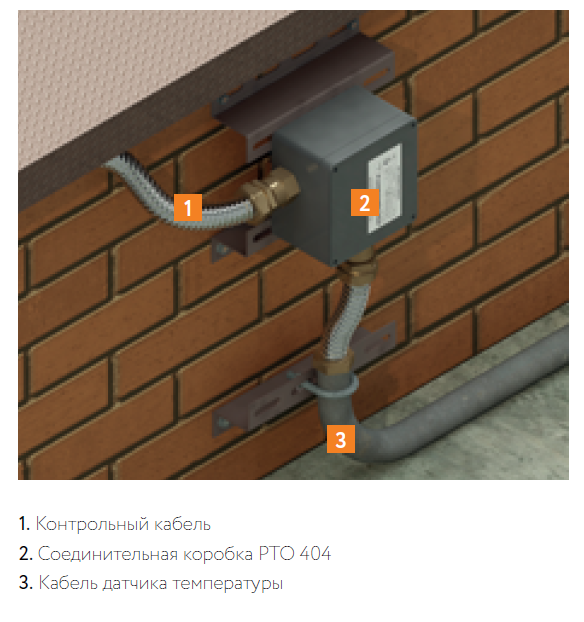

Коробки крепятся на стене здания, на парапете, потолке или ограждении кровли. Модель РТО 404 позволяет выполнить подключение одного или двух кабелей управления, от одного до трех датчиков температуры (требуется уплотнение с двумя отверстиями) и вывод от одного до двух датчиков температуры.
Конструкция корпуса соединительных коробок РТО 404 обеспечивает защиту от проникновения влаги и пыли степени IP66 и высокую коррозионную стойкость. Кабельные вводы коробки предназначены для подключения небронированных контрольных кабелей диаметром от 7 до 18 мм или бронированных контрольных кабелей диаметром от 12 до 20 мм.
Применяемые клеммные наборы позволяют обеспечить подключение многожильных или одножильных проводов сечением от 0,5 до 2,5 мм².

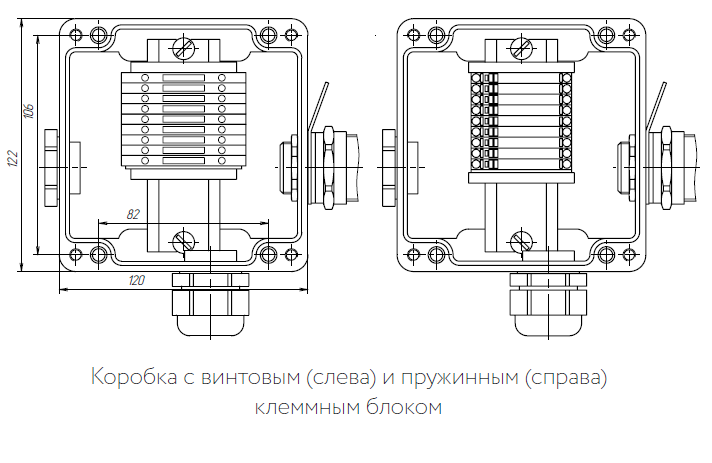

Для заказов доступны исполнения коробок с винтовыми или пружинными клеммными зажимами.
Особенности:
- Эффективное решение для подключения кабелей управления
- Модели РТО — общепромышленного исполнения
- Все необходимые комплектующие входят в состав коробки
- Широкий спектр решаемых задач
- Быстрый и простой монтаж
- Высокая термостойкость
- Не подвергается коррозии
Дополнительные изделия
(заказываются отдельно)
Ввод герметичный гибкий ВГГ - предназначен для защиты силовых и нагревательных кабелей на отдельных участках прокладки от воздействия агрессивных факторов внешней среды.
Технические характеристики
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
ХЛ1 |
|
Степень пылевлагозащиты |
IP66 |
|
Рабочий диапазон температур окружающей среды |
–60…+60 °C |
|
Максимальное напряжение |
до 800 В |
|
Максимальный ток |
до 24 А |
|
Габаритные размеры корпуса |
122 × 120 × 91,5 мм |
|
Масса коробки в максимальной комплектации |
1,45 кг |
Комплект поставки
|
Корпус коробки РТО 404 с клеммным набором |
|
Ввод для бронированного кабеля, латунь М25 |
|
Ввод для небронированного кабеля, пластик М25 |
|
Кольцо уплотнительное М25 |
|
Заглушка М25 |
|
Уплотнение GP25 |
|
Перемычка с крепежом П06.06х150-00 |
* Комплектующие и их количество в соответствии с выбранной маркировкой / типоисполнением соединительной коробки. См. раздел «Номенклатура».
Клеммный набор
|
Винтовой зажим |
Пружинный зажим |
|
10 модулей 2,5 мм² |
10 модулей 2,5 мм² |

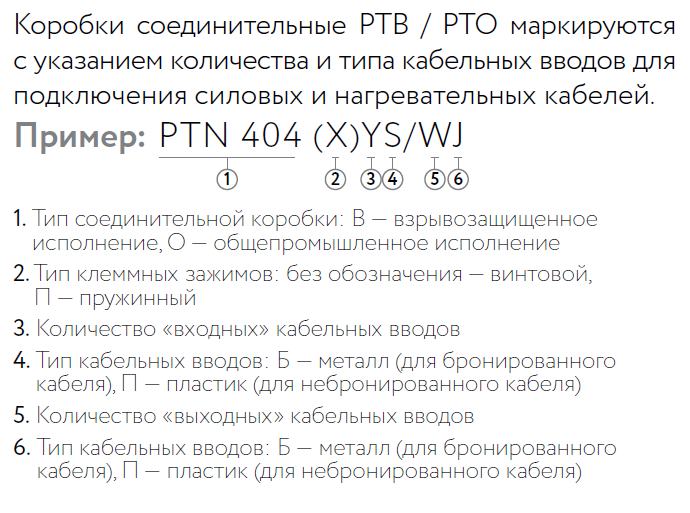

Номенклатура
|
РТО 404-1П/0 |
РТО 404(i)-1П/0 |
|
РТО 404-1П/1П |
РТО 404(i)-1П/1П |
|
РТО 404-1П/2П |
РТО 404(i)-1П/2П |
|
РТО 404-1Б/1П |
РТО 404(i)-1Б/1П |
|
РТО 404-1Б/0 |
РТО 404(i)-1Б/0 |
|
РТО 404-1Б/2П |
РТО 404(i)-1Б/2П |
|
РТО 404-2Б/1П |
РТО 404(i)-2Б/1П |
|
РТО 404-1Б/1Б |
РТО 404(i)-1Б/1Б |
|
РТО 404-1Б/2Б |
РТО 404(i)-1Б/2Б |
Информация для заказа
Подробности сертификации
№ ЕАЭС RU С-RU.АБ37.В.05515
