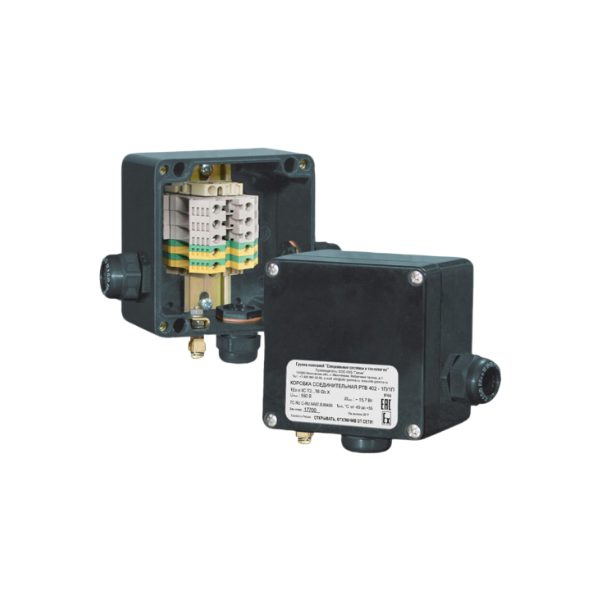

Коробка соединительная КС РТО 402
Соединительные коробки РТО 402 предназначены для подключения к силовой сети саморегулирующихся электрических нагревательных кабелей.

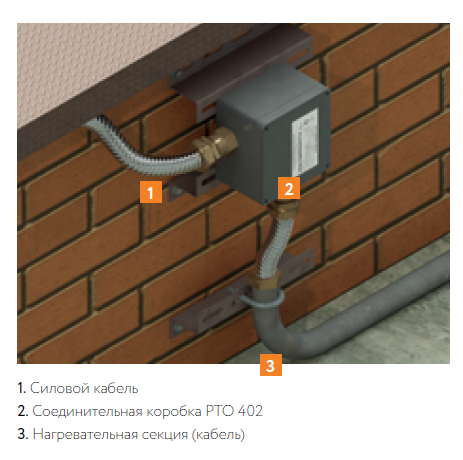

Коробки крепятся на стене здания, на парапете, потолке или ограждении кровли. Модель РТО 402 позволяет выполнить подключение одной или двух саморегулирующихся электрических нагревательных секций.
Конструкция корпуса соединительных коробок РТО 402 обеспечивает защиту от проникновения влаги и пыли степени IP66 и высокую коррозионную стойкость. Кабельные вводы коробки предназначены для подключения небронированных силовых кабелей диаметром от 7 до 18 мм или бронированных силовых кабелей диаметром от 12 до 20 мм.
Применяемые клеммные наборы позволяют обеспечить подключение многожильных или одножильных проводов сечением от 1,5 до 10 мм².

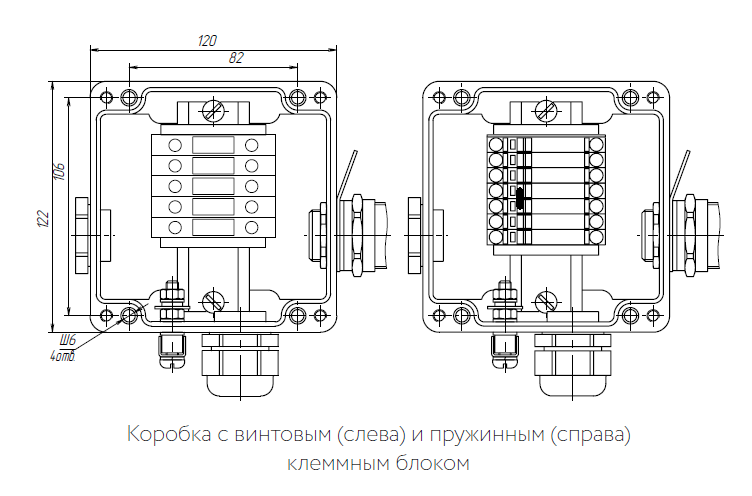

Для заказов доступны исполнения коробок с винтовыми или пружинными клеммными зажимами.
Особенности:
- Эффективное решение для подключения питания к саморегулирующимся нагревательным кабелям систем электрообогрева
- Применяются для всех типов саморегулирующихся нагревательных кабелей
- Исключают риск повреждения нагревательных кабелей в местах заделки
- Модели РТО — общепромышленного исполнения
- Все необходимые комплектующие входят в состав коробки
- Широкий спектр решаемых задач
- Быстрый и простой монтаж
- Высокая термостойкость
- Не подвергается коррозии
Технические характеристики
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
ХЛ1 |
|
Степень пылевлагозащиты |
IP66 |
|
Рабочий диапазон температур окружающей среды |
–60…+60 °C |
|
Максимальное напряжение |
до 800 В |
|
Максимальный ток |
до 57 А |
|
Габаритные размеры корпуса |
122 × 120 × 91,5 мм |
|
Масса коробки в максимальной комплектации |
1,45 кг |
Комплект поставки
|
Корпус коробки РТО 402 с клеммным набором |
|
Ввод для бронированного кабеля, латунь М25 |
|
Ввод для небронированного кабеля, пластик М25 |
|
Кольцо уплотнительное М25 |
|
Заглушка М25 |
|
Уплотнение GP25 |
|
Перемычка с крепежом П06.06х150-00 |
Клеммный набор РТО 402
|
Винтовой зажим |
Пружинный зажим |
|
2 модуля 10 мм² |
3 модуля 6 мм² |
|
1 модуль 10 мм² |
2 модуля 6 мм² |
|
2 модуля 10 мм² |
2 модуля 6 мм² |

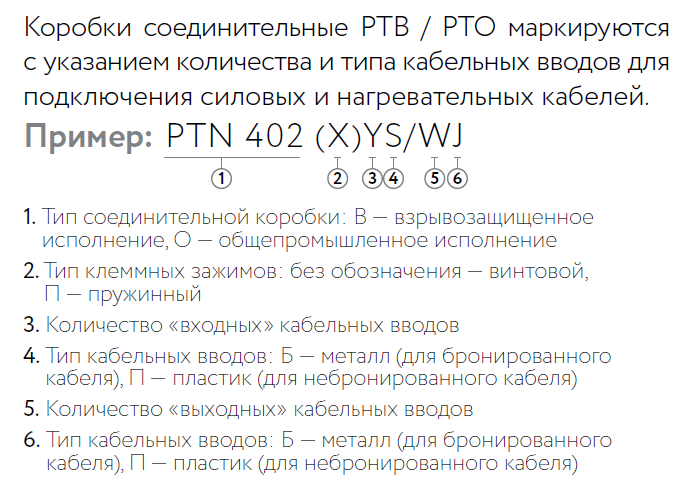

Номенклатура
|
РТО 402-1П/1П |
РТО 402(П)-1П/1П |
|
РТО 402-1П/2П |
РТО 402(П)-1П/2П |
|
РТО 402-1Б/1П |
РТО 402(П)-1Б/1П |
|
РТО 402-1Б/2П |
РТО 402(П)-1Б/2П |
|
РТО 402-2Б/1П |
РТО 402(П)-2Б/1П |
Информация для заказа
Подробности сертификации
№ ТС RU C-RU.АБ37.В.05515
