Шкафы электрические низковольтные трехфазные
Шкафы электрические низковольтные трехфазные
- Широкий номенклатурный ряд позволяет точно подобрать шкаф для конкретных задач
- Специальная разработка для управления системами электрообогрева инфраструктурных объектов
- Регулятор для управления антиобледенительной системой в комплекте
- Степень пылевлагозащиты IP40–IP66
- Индикация состояния работы системы
- По заказу доступны модификации с встроенным обогревом, а также реализация механизма снижения пусковых токов
Описание:
Шкафы электрические низковольтные предназначены для электропитания и реализации функций управления антиобледенительной системой.
В состав шкафа входит:
- электронный регулятор температуры (информацию см. в разделе «Регулирующая аппаратура»);
- пусковая и защитная аппаратура (автоматические выключатели силовых цепей, устройства защитного отключения, пускатели, блок питания датчика осадков);
- устройства управления и сигнализации (реле, лампы индикации);
- оборудование для собственного обогрева шкафа (опционально, а также для некоторых стандартных шкафов).
Шкафы управления применяются для систем электрообогрева кровли, пандусов и открытых площадей, спортивных объектов, грунта под морозильными камерами, трамвайных и железнодорожных стрелочных переводов.
По заказу могут быть поставлены шкафы управления для любых нестандартных систем электрообогрева.
Все шкафы комплектуются устройством защитного отключения для обеспечения защиты от опасности возникновения пожара вследствие ухудшения изоляционных свойств проводников по мере их эксплуатации.
Шкафы ШУ-ТС и ШУ-ТД на базе регулятора температуры РТМ-2000 комплектно оснащаются блоком питания для датчика осадков БДПО. Датчики температуры, осадков и воды приобретаются отдельно.
Шкафы управления с опциями O (Outdoor) и/или H (Heating) и марки ШУ-ТМ имеют металлический корпус. Остальные шкафы имеют пластиковый корпус в навесном исполнении.
Технические характеристики
|
Тип системы заземления |
TN-S |
|
|
Номинальная мощность нагрузки, кВт |
до 240 |
|
|
Номинальный ток, А |
до 200 |
|
|
Номинальная частота питающей сети, Гц |
50 |
|
|
Номинальное напряжение питающей сети, В |
230, 400 |
|
|
Исполнение по способу размещения |
навесной |
|
|
Климатическое исполнение и категория размещения |
Исполнение с внутренним обогревом и возможностью наружной установки (ОН) |
УХЛ1 |
|
Исполнение без внутреннего обогрева и возможности наружной установки |
УХЛ4 |
|
|
Степень защиты, IP |
IP40–IP65 |
|

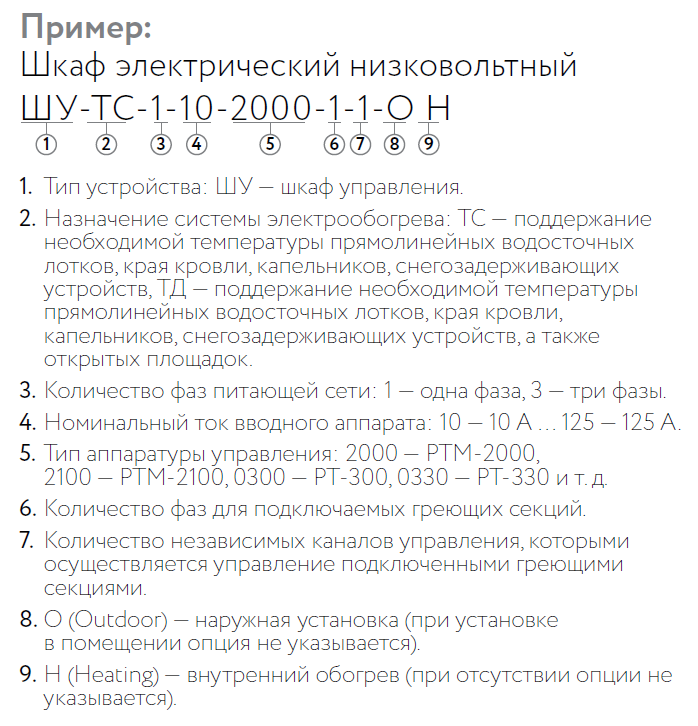

Информация для заказа
Подробности сертификации
№ ЕАЭС RU C-RU.АД07.В.00260/19
№ ЕАЭС RU C-RU.АБ53.В.06313/22
№ ОГН4.RU.1112.В02223
№ 21.07285.120 (под заказ)
Основные характеристики стандартных трехфазных шкафов электрических низковольтных
|
№ |
Варианты исполнения (краткое обозначение ШУ) |
Варианты исполнения |
Ток защитного выкл., А |
Тип регулятора температуры |
Кол-во подключаемых секций |
Кол-во каналов управления |
Внутренний обогрев |
Наружная установка |
Степень защиты корпуса |
Габаритные размеры, не более, мм |
Масса, не более, кг |
|
1 |
ШУ-ТС-3-10-2000-3-1 |
ШУ-ТС |
10 |
РТМ-2000/РТМ-2100 |
3 |
1 |
— |
— |
IP40 |
473×307×105 |
5 |
|
2 |
ШУ-ТС-3-16-2000-3-1 |
16 |
|||||||||
|
3 |
ШУ-ТС-3-20-2000-3-1 |
20 |
|||||||||
|
4 |
ШУ-ТС-3-25-2000-3-1 |
25 |
|||||||||
|
5 |
ШУ-ТС-3-32-2000-3-1 |
32 |
|||||||||
|
6 |
ШУ-ТС-3-50-2000-3-1 |
50 |
|||||||||
|
7 |
ШУ-ТС-3-63-2000-6-1 |
63 |
6 |
IP41 |
470×325×100 |
10 |
|||||
|
8 |
ШУ-ТС-3-80-2000-6-1 |
80 |
IP55 |
800×600×210 |
10 |
||||||
|
9 |
ШУ-ТС-3-125-2000-12-1 |
125 |
12 |
1000×600×210 |
50 |
||||||
|
10 |
ШУ-ТС-3-160-2000-15-1 |
160 |
15 |
1000×600×210 |
|||||||
|
11 |
ШУ-ТС-3-200-2000-18-1 |
200 |
18 |
1200×800×300 |
70 |
||||||
|
12 |
ШУ-ТС-3-16-2000-3-1-OH |
16 |
3 |
О |
Н |
IP65 |
600×400×210 |
20 |
|||
|
13 |
ШУ-ТС-3-25-2000-3-1-OH |
25 |
|||||||||
|
14 |
ШУ-ТС-3-32-2000-3-1-OH |
32 |
|||||||||
|
15 |
ШУ-ТС-3-40-2000-3-1-OH |
40 |
|||||||||
|
16 |
ШУ-ТС-3-63-2000-6-1-OH |
63 |
6 |
10 |
|||||||
|
17 |
ШУ-ТС-3-25-330-3-1 |
25 |
РТ-330 |
3 |
— |
— |
IP40 |
473×307×105 |
5 |
||
|
18 |
ШУ-ТС-3-32-330-3-1 |
32 |
|||||||||
|
19 |
ШУ-ТС-3-40-330-3-1 |
40 |
|||||||||
|
20 |
ШУ-ТМ-3-90-2000-9-3 |
ШУ-ТМ |
90 |
РТМ-2000/РТМ-2100 |
9 |
3 |
IP55 |
800×600×210 |
15 |
||
|
21 |
ШУ-ТМ-3-200-2000-18-6-OH |
200 |
18 |
6 |
О |
Н |
IP65 |
1400×800×400 |
70 |
||
|
22 |
ШУ-ТМ-3-32-300-3-1 |
32 |
РТ-300 |
3 |
1 |
— |
— |
IP40 |
473×307×105 |
5 |
