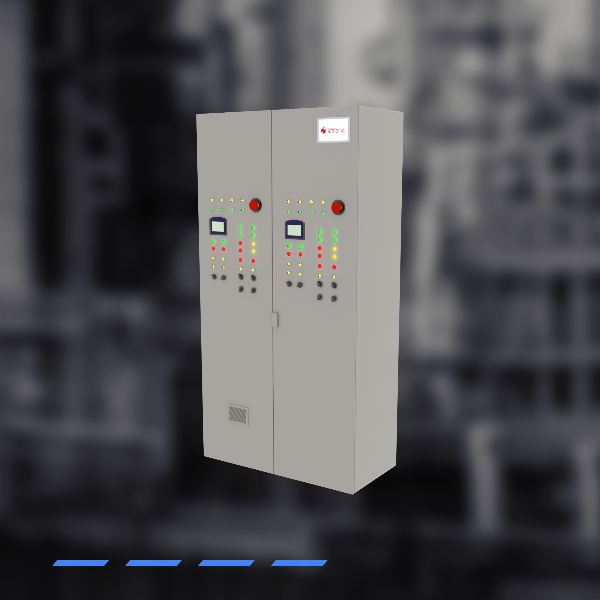

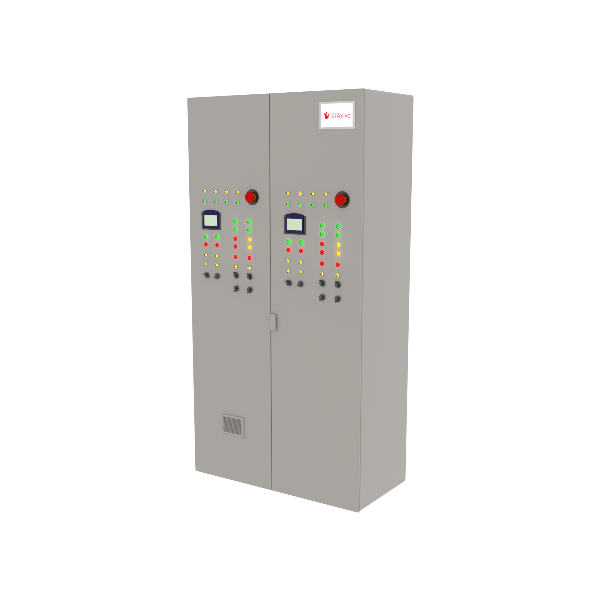

Щит распределительный ЩР

Щит распределительный (ЩР) электротехническое устройство низкого напряжения, содержащее аппаратуру, обеспечивающую возможность ввода, распределения и учета электроэнергии, а также управления и защиты отходящих распределительных и групповых электрических цепей.

Щиты распределительные комплектуются из панелей ЩО-70 одностороннего обслуживания и могут быть однопанельными и многопанельными. Как правило, внутри панелей размещена аппаратура главных цепей, на фасаде расположены приводы рубильников и аппаратура вспомогательных цепей.

ЩР рассчитаны на эксплуатацию в закрытых производственных помещениях при соблюдении условий:

• высота над уровнем моря не более 1000 м;
• температура окружающего воздуха от плюс 5°С до плюс 40°С;
• относительная влажность воздуха –60 % при температуре плюс 20°С;
• атмосферное давление – от 86,6 до 106,7 кПа;
• тип атмосферы по ГОСТ 15150 – II (промышленная);
• окружающая среда невзрывоопасная, не содержащая взрывоопасной пыли, агрессивных газов в концентрациях, разрушающих металлы и изоляцию.

Технические характеристики
