Секции нагревательные кабельные TERM 30R-T
Описание
Секции нагревательные кабельные TERM 30R-T предназначены для использования в системах электрообогрева: системы антиобледенения, обогрев кровли, водосточных труб, желобов; системы обогрева открытых площадей и поверхностей, а также других объектов электрообогрева.
Нагревательные секции TERM 30R-T допускают непосредственную укладку в цементно-песчаный раствор или бетонную стяжку, а также возможна открытая установка секций внутри организованного водостока и на кровле.
Конструкция

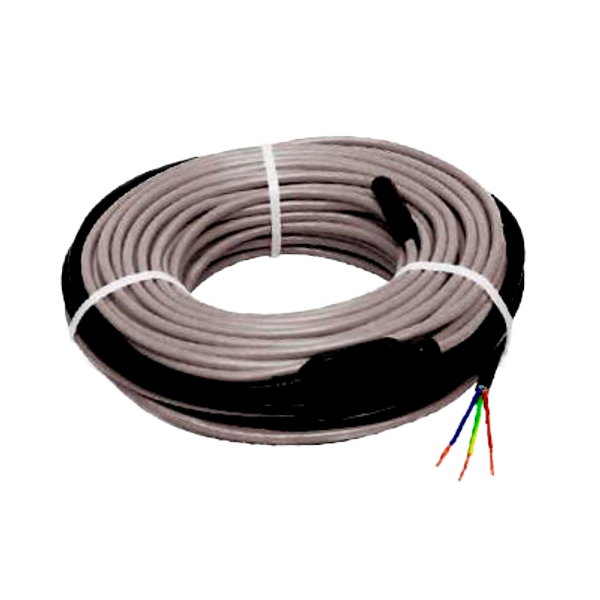

Нагревательная секция TERM 30R-T состоит из тепловыделяющего элемента на основе двухжильного резистивного кабеля (нагревательного кабеля), оснащенного с одной стороны соединительной муфтой и установочным проводом, а с другой — концевой муфтой. Цвет изоляции жил установочного провода: жёлто-зелёный – экран, синий и коричневый – нагревательная (токопроводящая) жила.
Технические характеристики
| Напряжение питания | ~220 В ±10%, 50 Гц |
| Линейная мощность нагревательного кабеля | 30 Вт/м |
| Электрическое сопротивление изоляции | не менее 10³ МОм·м |
| Электрическое сопротивление экрана | не более 13 Ом/км |
| Испытательное напряжение изоляции | 1500 В |
| Максимально допустимая температура кабеля | +90 °С |
| Минимальная температура монтажа | -20 °С |
| Оболочка жил | Термоэластопласт |
| Внешняя оболочка | Термоэластопласт |
| Экранирование | Алюминиевый защитный экран |
| Заземление | Заземление из медной дренажной жилы |
| Минимально допустимый радиус изгиба | 35 мм |
| Степень защиты | IP67 |
| Горючесть | Не распространяет |
| Механическая прочность | По МЭК 60800 Класс М2 |
| Диаметр нагревателя | 5–7 мм |
| Срок службы | Не менее 25 лет |
Двухжильные кабельные секции TERM
| Модель | Сопротивление секции, Ом | Линейная мощность, Вт/м | Длина секции, м | Мощность секции, Вт |
| Кабель нагревательный TERM 30R-T-7,5 | 199,7 – 231,3 | 30 | 7,5 | 230 |
| Кабель нагревательный TERM 30R-T-11 | 137,1 – 158,9 | 30 | 11 | 340 |
| Кабель нагревательный TERM 30R-T-15 | 96,0 – 111,3 | 30 | 15 | 450 |
| Кабель нагревательный TERM 30R-T-21 | 71,0 – 82,5 | 30 | 21 | 620 |
| Кабель нагревательный TERM 30R-T-27,5 | 51,7 – 60,4 | 30 | 27,5 | 830 |
| Кабель нагревательный TERM 30R-T-37 | 40,0 – 46,4 | 30 | 37 | 1070 |
| Кабель нагревательный TERM 30R-T-48 | 30,7 – 35,9 | 30 | 48 | 1410 |
| Кабель нагревательный TERM 30R-T-62 | 23,6 – 27,7 | 30 | 62 | 1830 |
| Кабель нагревательный TERM 30R-T-77 | 16,9 – 19,6 | 30 | 77 | 2370 |
| Кабель нагревательный TERM 30R-T-93 | 14,1 – 16,3 | 30 | 93 | 2840 |
| Кабель нагревательный TERM 30R-T-105 | 12,4 – 14,3 | 30 | 105 | 3230 |
| Кабель нагревательный TERM 30R-T-130 | 10,4 – 12,1 | 30 | 130 | 3830 |
| Кабель нагревательный TERM 30R-T-160 | 8,4 – 9,7 | 30 | 160 | 4770 |
