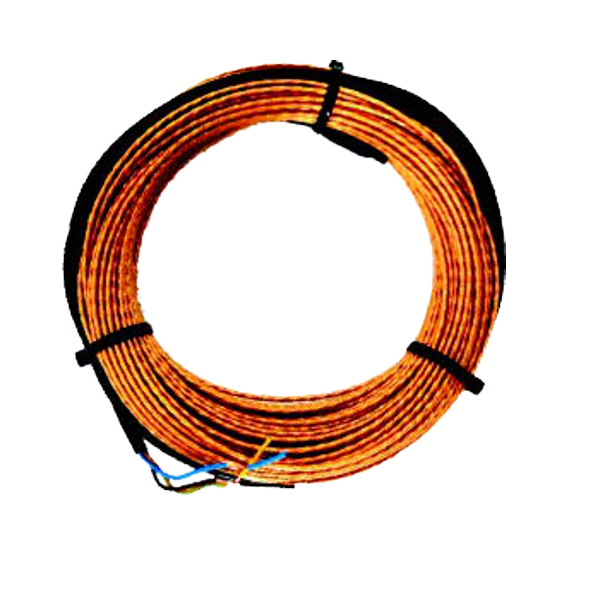

Секции нагревательные кабельные TERM 17R
Описание
Секции нагревательные кабельные TERM 17R предназначены для использования в системах электрического отопления жилых и нежилых помещений для устройства систем обогрева полов при новом строительстве и капитальном (любом другом) ремонте в качестве единственного источника тепла, а также для комфортного подогрева полов в сочетании с любыми другими отопительными системами. Допускается применение с финишным напольным покрытием из натурального камня, керамической плитки, дерева, ламината, линолеума и т.п.
Нагревательные секции подходят для отопления в общественных зданиях, в т.ч. в детских дошкольных и образовательных учреждениях, домах престарелых, больницах, аэропортах и прочих местах со строгими требованиями к пожарной безопасности.
Нагревательные секции TERM 17R допускают непосредственную укладку в цементно-песчаный раствор или бетонную стяжку, в слой самовыравнивающегося наливного пола, а также в любые
другие теплопроводные смеси. Нагревательные секции не предназначены для открытой установки на воздухе.
Конструкция

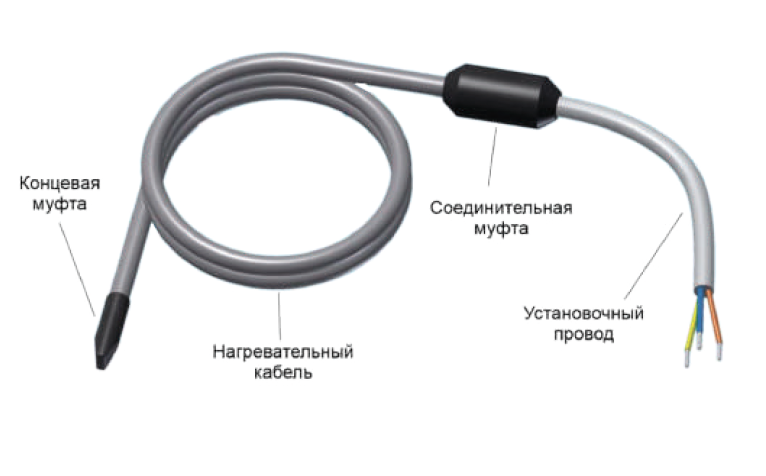

Нагревательная секция TERM 17R состоит из тепловыделяющего элемента на основе двухжильного резистивного кабеля (нагревательного кабеля), оснащенного с одной стороны соединительной муфтой и установочным проводом, а с другой — концевой муфтой. Цвет изоляции жил установочного провода: жёлто-зелёный – экран, синий и коричневый – нагревательная (токопроводящая) жила.
Технические характеристики
| Напряжение питания | ~220 В ±10%, 50 Гц |
| Линейная мощность нагревательного кабеля | 15-18 Вт/м |
| Электрическое сопротивление изоляции | не менее 10³ МОм·м |
| Электрическое сопротивление экрана | не более 13 Ом/км |
| Испытательное напряжение изоляции | 1500 В |
| Максимально допустимая температура кабеля | +200 °С |
| Минимальная температура монтажа | -20 °С |
| Оболочка жил | Фторполимер марки FEP |
| Внешняя оболочка | Фторполимер марки FEP |
| Экранирование | Алюминиевый защитный экран |
| Заземление | Заземление из луженой дренажной жилы |
| Минимально допустимый радиус изгиба | 25 мм |
| Степень защиты | IPХ7 |
| Горючесть | Не распространяет |
| Механическая прочность | По МЭК 60800 Класс М2 |
| Диаметр нагревателя | 2,45-3,31 мм |
| Срок службы | Не менее 25 лет |
Двухжильные нагревательные кабельные секции TERM
| Модель | Цвет | Линейная мощность, Вт/м | Длина секции, м | Мощность секции, Вт | Сопротивление, Ом |
| Секция нагревательная TERM 17R-5.0 | золотистый | 16 | 5 | 80 | 578,36 – 669,69 |
| Секция нагревательная TERM 17R-10.0 | золотистый | 16 | 10 | 160 | 286,48 – 331,71 |
| Секция нагревательная TERM 17R-15.0 | золотистый | 16 | 15 | 240 | 191,58 – 221,83 |
| Секция нагревательная TERM 17R-20.3 | золотистый | 16 | 20,3 | 320 | 145,39 – 168,34 |
| Секция нагревательная TERM 17R-25.5 | золотистый | 16 | 25,5 | 400 | 116,67 – 135,09 |
| Секция нагревательная TERM 17R-30.0 | золотистый | 16 | 30 | 480 | 95,49 – 110,57 |
| Секция нагревательная TERM 17R-39.0 | золотистый | 16 | 39 | 640 | 69,83 – 80,86 |
| Секция нагревательная TERM 17R-48.5 | золотистый | 16 | 48,5 | 800 | 55,58 – 64,35 |
| Секция нагревательная TERM 17R-56.5 | золотистый | 17 | 56,5 | 960 | 44,89 – 51,98 |
| Секция нагревательная TERM 17R-72.5 | золотистый | 18 | 72,5 | 1280 | 32,41 – 37,53 |
| Секция нагревательная TERM 17R-90.0 | золотистый | 18 | 90 | 1600 | 25,76 – 29,83 |
| Секция нагревательная TERM 17R-108.0 | золотистый | 18 | 108 | 1920 | 21,47 – 24,86 |
| Секция нагревательная TERM 17R-136.0 | золотистый | 18 | 136 | 2400 | 17,29 – 20,03 |
