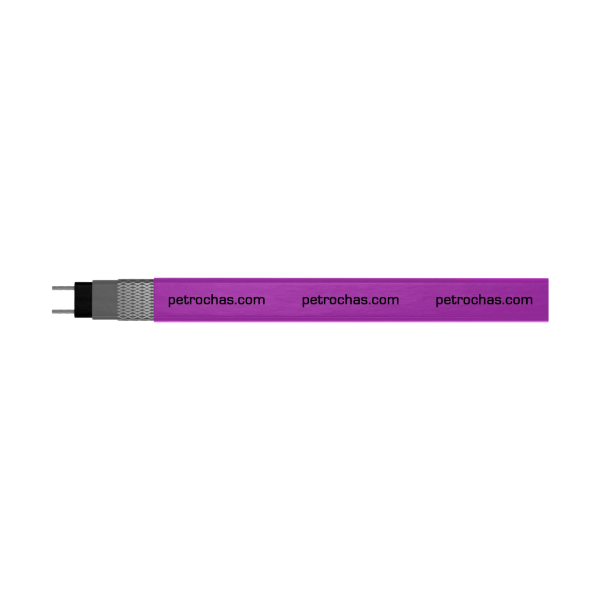

Саморегулирующийся нагревательный кабель HTSB
- Автоматически регулирует тепловыделение в ответ на изменение температуры обогреваемого объекта.
- Может быть отрезан нужной длины без ущерба для характеристик.
- Не перегреется и не перегорит даже при самопересечении.
Ступени мощности при +10 °С
| Вых. мощность | 5HTSB2 | 10HTSB2 | 15HTSB2 | 20HTSB2 | 25HTSB2 | 30HTSB2 |
| при AC 230В | 15 Вт/м | 30 Вт/м | 45 Вт/м | 60 Вт/м | 75 Вт/м | 90 Вт/м |
Технические характеристики
| Номинальное напряжение | 230 В |
| Максимальная рабочая температура | +250 °С |
|
Максимальная допустимая температура без нагрузки |
+250 °С |
| Минимальная температура монтажа | -60 °С |
| Температурный класс |
T3: 5HTSB2, 10HTSB2, 15HTSB2, 20HTSB2 T2: 25HTSB2, 30HTSB2 |
|
Степень защиты от внешних воздействий |
IP66 |
| Маркировка взрывозащиты |
1 Ex e IIC T6 T5, GbX |
| Минимальный радиус изгиба | 35 мм |
|
Максимальное сопротивление защитной оплетки не более |
<18.2 Ом/км |
|
Габариты с защитной оплеткой и защитной оболочкой |
12.1 х 5.4 мм из фторполимера |
| Масса кг/100м | 12 кг |
Максимальная длина греющей секции при 230 в для защитного автомата с характеристикой «С»
| Тип |
Температура включения, °C |
230 В | |||
|---|---|---|---|---|---|
| 16 A | 20 A | 32 A | |||
| 5HTSB2 | +10 °C | 122 | 154 | 172 | |
| 0 °C | 122 | 140 | 172 | ||
| -20 °C | 98 | 122 | 172 | ||
| 10HTSB2 | +10 °C | 82 | 102 | 122 | |
| 0 °C | 74 | 92 | 122 | ||
| -20 °C | 66 | 82 | 122 | ||
| 15HTSB2 | +10 °C | 62 | 76 | 100 | |
| 0 °C | 56 | 70 | 100 | ||
| -20 °C | 50 | 62 | 98 | ||
| 20HTSB2 | +10 °C | 50 | 62 | 86 | |
| 0 °C | 44 | 56 | 86 | ||
| -20 °C | 32 | 40 | 82 | ||
| 25HTSB2 | +10 °C | 34 | 44 | 70 | |
| 0 °C | 26 | 34 | 54 | ||
| -20 °C | 18 | 24 | 38 | ||
| 30HTSB2 | +10 °C | 20 | 26 | 40 | |
| 0 °C | 16 | 20 | 30 | ||
| -20 °C | 10 | 14 | 22 | ||
Температурные характеристики HTSB
