Саморегулирующиеся нагревательный кабель TERM-M+
Конструкция
- Медные токоведущие жилы 1,0 мм2 или 1,3 мм2
- Саморегулируемый нагревательный элемент
- Изоляция
- Экранирующая оплетка
- Наружная изоляция
Особенности
- Автоматически регулируют тепловыделение при изменении температуры среды.
- Двухкратно увеличивают тепловую мощность во льду и талой воде.
- Не перегреваются и не перегорают при самопересечении.
- Устойчивы к воздействию атмосферных осадков, ультрафиолетовому излучению, перепадам температур.
Технологии
Основной элемент саморегулирующегося кабеля TERM – полупроводящая матрица.
В основе ее производства положен метод экструзии и последовательного равномерного охлаждения.
Благодаря этой технологии саморегулирующаяся матрица приобретает одинаковое сопротивление и одинаковую мощность по всей длине.
В результате последующей обработки матрица приобретает термическую стабильность и повышенную устойчивость к циклическим нагрузкам,
что позволяет кабелю сохранять свою греющую мощность в течение всего срока службы.
Применение
- Защита от замерзания труб и емкостей, запорной арматуры.
- Поддержание температуры продукта в трубах, бочках и резервуарах во взрывоопасной зоне.
- Обогрев технологического оборудования.
Предельно допустимая длина саморегулирующегося кабеля одним отрезком, м.п.
| Тип | Температура включения, °C | 230В, 16А | 230В, 20А | 230В, 32А | 230В, 40А |
| TERM-M+ 15 | 10 | 128 | 154 | 180 | 180 |
| 0 | 122 | 151 | 180 | 180 | |
| -20 | 103 | 129 | 180 | 180 | |
| TERM-START (до -40°C) | 128 | 154 | 180 | 180 | |
| TERM-M+ 30 | 10 | 86 | 107 | 123 | 123 |
| 0 | 77 | 99 | 123 | 123 | |
| -20 | 61 | 82 | 117 | 123 | |
| TERM-START (до -40°C) | 86 | 107 | 123 | 123 | |
| TERM-M+ 45 | 10 | 54 | 67 | 101 | 101 |
| 0 | 50 | 61 | 93 | 101 | |
| -20 | 43 | 52 | 79 | 101 | |
| TERM-START (до -40°C) | 54 | 67 | 101 | 101 | |
| TERM-M+ 60 | 10 | 46 | 56 | 87 | 89 |
| 0 | 42 | 51 | 79 | 89 | |
| -20 | 35 | 44 | 67 | 86 | |
| TERM-START (до -40°C) | 46 | 56 | 87 | 89 | |
| TERM-M+ 75 | 10 | 26 | 31 | 36 | 36 |
| 0 | 24 | 30 | 36 | 36 | |
| -20 | 21 | 26 | 36 | 36 | |
| TERM-START (до -40°C) | 26 | 31 | 36 | 36 | |
| TERM-M+ 90 | 10 | 22 | 26 | 30 | 30 |
| 0 | 21 | 26 | 30 | 30 | |
| -20 | 18 | 22 | 30 | 30 | |
| TERM-START (до -40°C) | 22 | 26 | 30 | 30 |
Технические характеристики
| Мощность тепловыделения | 15, 30, 45, 60, 75, 90 Вт/м |
| Максимальная рабочая температура | +150 °С |
| Макс. допустимая температура без нагрузки | +240 °С |
| Температура окружающей среды | от -60 до +55 °С |
| Маркировка взрывозащиты | Ех 60079-30-1 IIC T3 Gb X |
| Сечение токопроводящих жил | 1,3 мм² |
| Минимальный радиус изгиба | 30 мм |
| Номинальное напряжение | 220-240 В |
| Температурная группа | Т3 |
| Степень защиты | IP67 |
| Горючесть | не распространяет горение |
| Максимальное сопротивление экрана | 12 Ом/км |
| Минимальная температура монтажа | -60 °С |
| Масса и габариты | |
| Номинальный размер, мм | 12,5 × 5 |
| Номинальная масса кг/100 м | 15,1 |
| Варианты исполнения наружной оболочки | |
| TERM-M+ | Фторполимер |

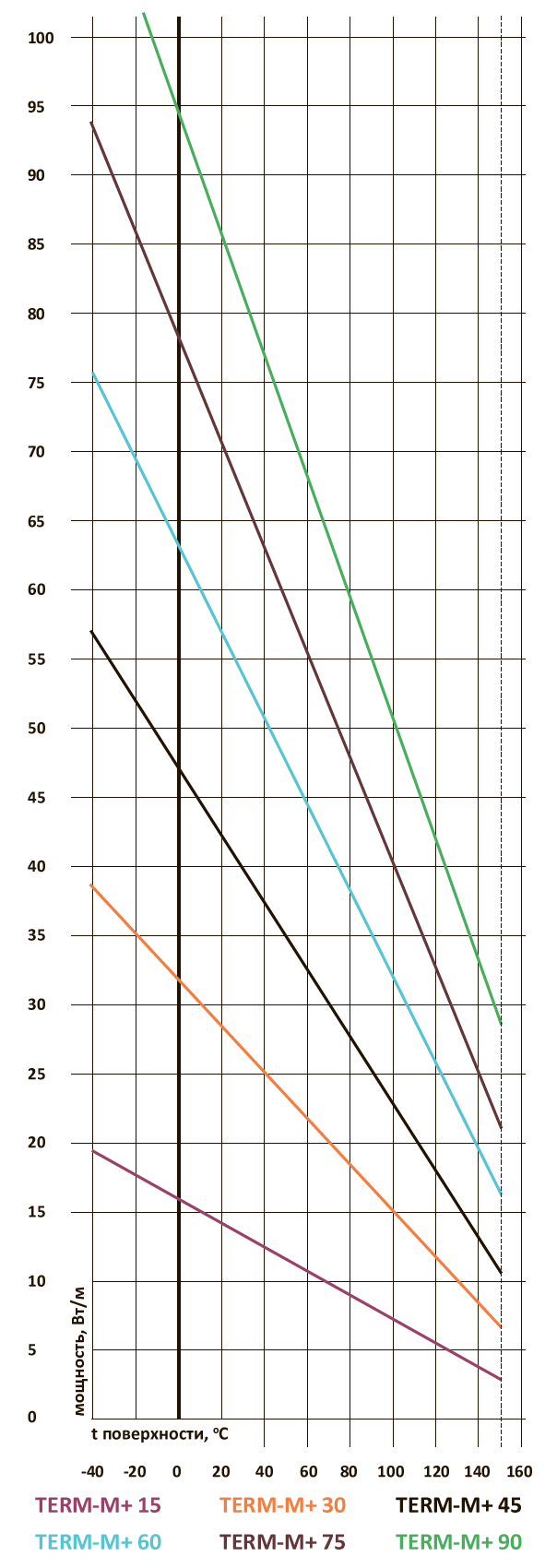

График зависимости мощности от температуры
Дополнительная информация
Кабель может быть отрезан нужной длины без изменения характеристик.
Может поставляться в виде готовых секций с соединительной и концевой муфтой.
Для защиты линий обогрева обязательно применение автомата типа С в соответствии с ГОСТ Р 50345-2010 (МЭК 60898-1:2003).
Рекомендуется применение устройств плавного пуска.
Устройство TERM-START ограничивает стартовый ток до номинального значения (подробнее см. в разделе «устройства плавного пуска»).
Документация
Изготовлен и испытан согласно ТУ 3558-009-15055716-2020 «Кабели нагревательные TERM-L, TERM-M, TERM-H с монтажными комплектами T-L, T-R, T-H во взрывозащищённом исполнении».
Продукция сертифицирована.
Соответствует требованиям:
- 1 Ex e IIC T3…T6 Gb X
- ГОСТ Р МЭК 60800-2012
- ГОСТ 31565-2012 п.п.5.2
- ГОСТ IEC 60332-1-2-2011
- ГОСТ IEC 60332-1-3-201
- Класс пожарной опасности: О1.8.2.5.4
