Саморегулирующиеся нагревательный кабель TERM-H

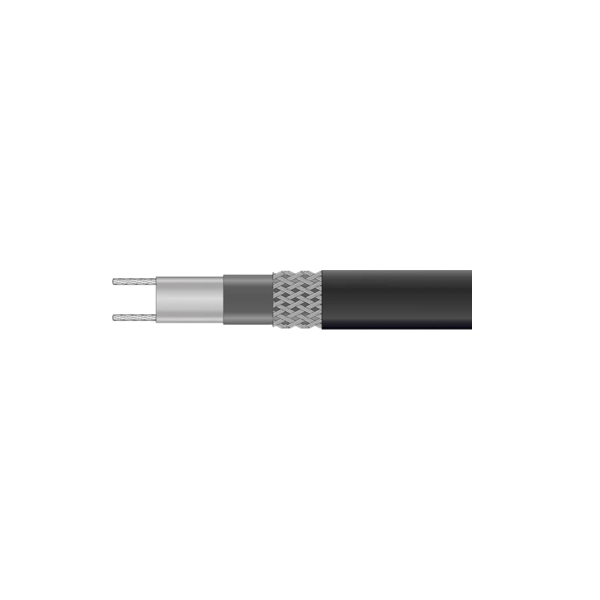

Конструкция
- Медные токоведущие жилы 1,0 мм2 или 1,3 мм2
- Саморегулируемый нагревательный элемент
- Изоляция
- Экранирующая оплетка
- Наружная изоляция
Особенности
- Автоматически регулируют тепловыделение при изменении температуры среды.
- Двухкратно увеличивают тепловую мощность во льду и талой воде.
- Не перегреваются и не перегорают при самопересечении.
- Устойчивы к воздействию атмосферных осадков, ультрафиолетовому излучению, перепадам температур.
Технологии
Основной элемент саморегулирующегося кабеля TERM – полупроводящая матрица.
В основе ее производства положен метод экструзии и последовательного равномерного охлаждения.
Благодаря этой технологии саморегулирующаяся матрица приобретает одинаковое сопротивление и одинаковую мощность по всей длине.
В результате последующей обработки матрица приобретает термическую стабильность и повышенную устойчивость к циклическим нагрузкам,
что позволяет кабелю сохранять свою греющую мощность в течение всего срока службы.
Применение
- Защита от замерзания труб и емкостей, запорной арматуры.
- Поддержание температуры продукта в трубах, бочках и резервуарах во взрывоопасной зоне.
- Обогрев технологического оборудования.
Предельно допустимая длина саморегулирующегося кабеля одним отрезком, м.п.
| Тип | Температура включения, °C | 230В, 10А | 230В, 16А | 230В, 20А | 230В, 32А |
| TERM-H 17 | 10 | — | 125 | 154 | 205 |
| 0 | — | 115 | 140 | 205 | |
| -20 | — | 110 | 122 | 205 | |
| TERM-START (до -40°C) | — | 125 | 154 | 205 | |
| TERM-H 30 | 10 | — | 85 | 102 | 145 |
| 0 | — | 75 | 92 | 145 | |
| -20 | — | 70 | 82 | 145 | |
| TERM-START (до -40°C) | — | 85 | 102 | 145 | |
| TERM-H 45 | 10 | — | 65 | 76 | 105 |
| 0 | — | 60 | 70 | 105 | |
| -20 | — | 50 | 62 | 100 | |
| TERM-START (до -40°C) | — | 65 | 76 | 105 | |
| TERM-H 60 | 10 | — | 50 | 62 | 90 |
| 0 | — | 45 | 56 | 90 | |
| -20 | — | 35 | 40 | 75 | |
| TERM-START (до -40°C) | — | 50 | 62 | 90 | |
| TERM-H 80 | 10 | 25 | 45 | 50 | 85 |
| 0 | 22 | 41 | 46 | 80 | |
| -20 | 18 | 36 | 40 | 70 | |
| TERM-START (до -40°C) | 25 | 45 | 50 | 85 | |
| TERM-H 95 | 10 | 20 | 35 | 45 | 70 |
| 0 | 18 | 33 | 41 | 66 | |
| -20 | 16 | 31 | 35 | 60 | |
| TERM-START (до -40°C) | 20 | 35 | 45 | 70 |
Технические характеристики
| Мощность тепловыделения | 17, 30, 45, 60,80, 95 Вт/м |
| Максимальная рабочая температура | +190 °С |
| Макс. допустимая температура без нагрузки | +240 °С |
| Температура окружающей среды | от -60 до +55 °С |
| Маркировка взрывозащиты | Ех 60079-30-1 IIC T3 Gb X |
| Сечение токопроводящих жил | 1,25 мм² |
| Минимальный радиус изгиба | 30 мм |
| Номинальное напряжение | 220-240 В |
| Температурная группа | Т3 |
| Степень защиты | IP67 |
| Горючесть | не распространяет горение |
| Максимальное сопротивление экрана | 10 Ом/км |
| Минимальная температура монтажа | -60 °С |
| Масса и габариты 17-60 Вт/м: | |
| Номинальный размер, мм | 12,1 × 5,2 |
| Номинальная масса кг/100 м | 15,3 |
| Масса и габариты 80-95 Вт/м: | |
| Номинальный размер, мм | 14,5 × 5,7 |
| Номинальная масса кг/100 м | 19,7 |
| Варианты исполнения наружной оболочки | |
| TERM-H | Фторполимер |

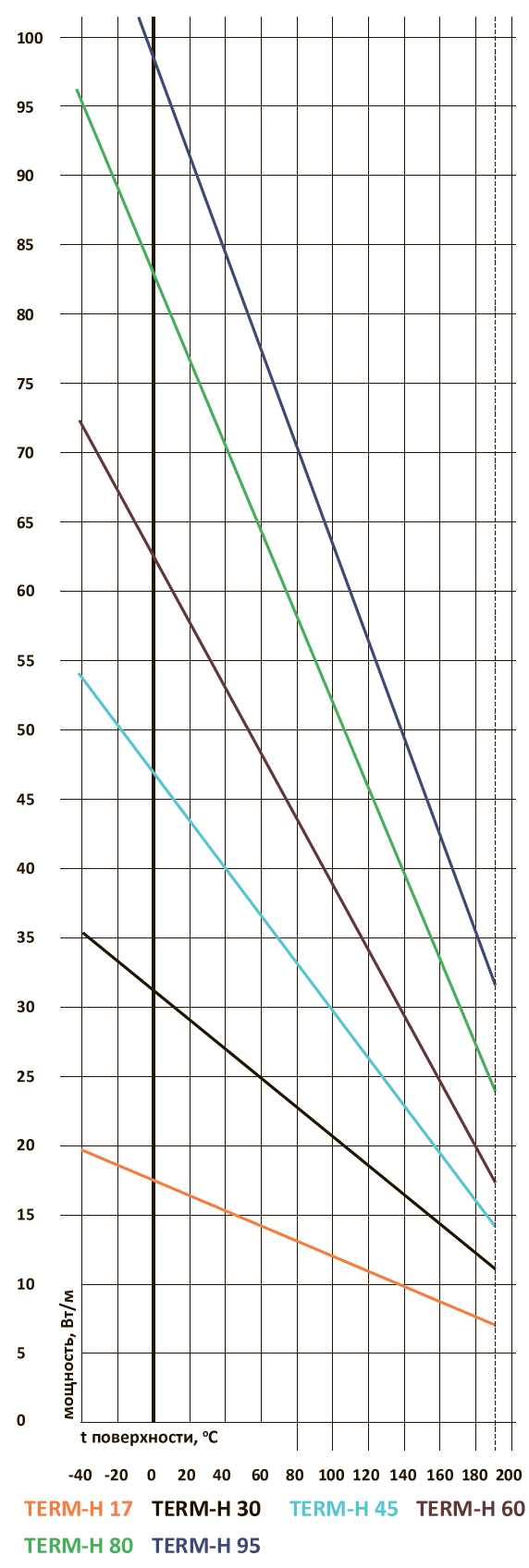

График зависимости мощности от температуры
Дополнительная информация
Кабель может быть отрезан нужной длины без изменения характеристик.
Может поставляться в виде готовых секций с соединительной и концевой муфтой.
Для защиты линий обогрева обязательно применение автомата типа С в соответствии с ГОСТ Р 50345-2010 (МЭК 60898-1:2003).
Рекомендуется применение устройств плавного пуска.
Устройство TERM-START ограничивает стартовый ток до номинального значения (подробнее см. в разделе «устройства плавного пуска»).
Документация
Изготовлен и испытан согласно ТУ 3558-009-15055716-2020 «Кабели нагревательные TERM-L, TERM-M, TERM-H с монтажными комплектами T-L, T-R, T-H во взрывозащищённом исполнении».
Продукция сертифицирована.
Соответствует требованиям:
- 1 Ex e IIC T3…T6 Gb X
- ГОСТ Р МЭК 60800-2012
- ГОСТ 31565-2012 п.п.5.2
- ГОСТ IEC 60332-1-2-2011
- ГОСТ IEC 60332-1-3-201
- Класс пожарной опасности: О1.8.2.5.4
