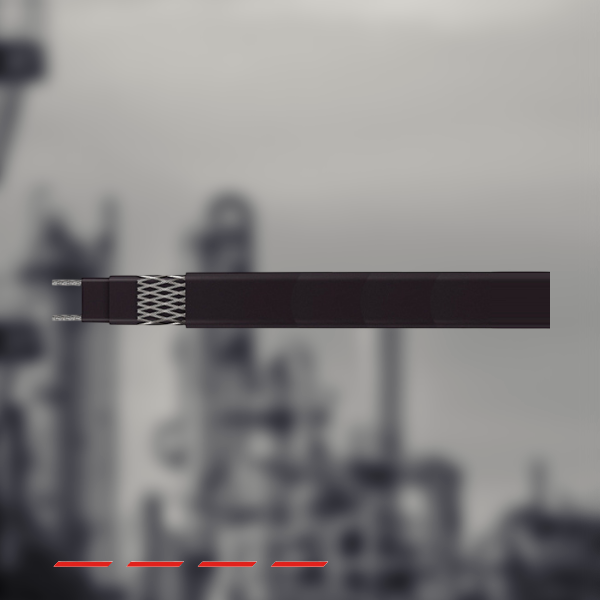

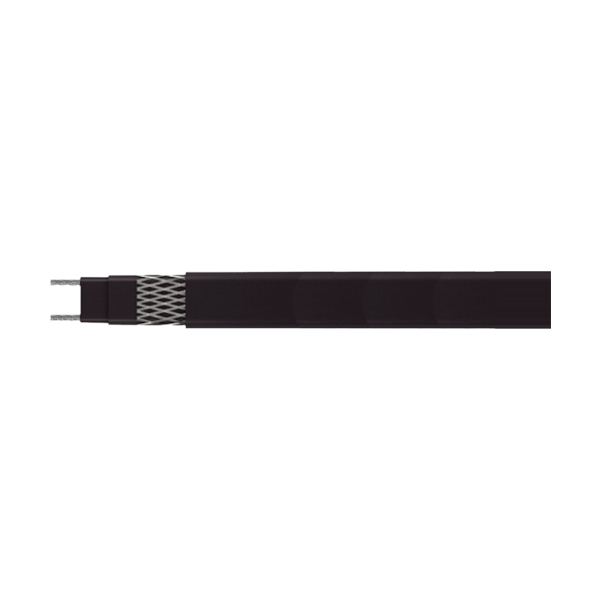

Саморегулирующиеся нагревательные кабели ВТХе

Особенности

ВТХе — это устойчивый к температурам до 250 °С са­мо­ре­гу­ли­ру­ю­щийся на­гре­ва­тель­ный кабель промыш­лен­но­го ка­че­с­т­ва, ко­то­рый ис­поль­зует­ся для за­щи­ты от за­мерза­ния или поддержания заданной технологической температуры промышленных трубопроводов и резервуаров (и другого технологического оборудования), а также в системах с высокой температурой воздействия на нагревательный кабель.

Он может быть отрезан до нужной длины по месту, точно в соответствии с длиной трубопровода, без каких-либо конструктивных сложностей.

Кабели ВТХе одобрены для использования в безопасных и взрывоопасных зонах согласно мировым стандартам, а также стандартам

ГОСТ 31610.0-2019 (IEC 60079-0:2017),
ГОСТ 31610.30-1-2017 (IEC/IEEE 60079-30-1:2015).

Характеристики саморегулирования повышают безопасность и надежность кабеля. ВТХе не будет перегреваться или перегорать, даже когда его отдельные участки накладываются друг на друга. Его тепловыделение саморегулируется в ответ на  изменение температуры.

Установка нагревательного кабеля ВТХе проста, занимает мало времени и не требует никаких специальных навыков или инструментов. Все компоненты для заделки концов, соединения и подключения питания имеются в удобных наборах.

Подробности сертификации

№ CETS 23 ATEX 040 U
№ CETS 23 ATEX 041 X
№ IECEx CCVE 17.0006U
№ IECEx CCVE 17.0007X
№ 22.44.01.02659.120
№ ЕАЭС RU C-RU.АЖ58.В.03548/23
№ ЕАЭС N RU Д-RU.РА08.В.64857/22
№ ОГН4.RU.1104.B02453

Технические характеристики

Максимальная рабочая температура	250 °С
Максимальная допустимая температура   без нагрузки	250 °С
Диапазон температур окружающей   среды	-60…+50 °С
Минимальная температура монтажа	-60 °С
Электропитание	~220–277 В
Ех-маркировка	Ex 60079-30-1 IIC T6 Gb X (8, 15, 30, 45, 60 Вт/м)   Ex 60079-30-1 IIC T6 Gb X (80, 95 Вт/м)
Степень защиты от внешних   воздействий по ГОСТ	IP67
Максимальное сопротивление   защитной оплетки не более	10 Oм/км
Срок службы	30 лет
Гарантия	7 лет

Масса и габариты

Тип	Номинальный   размер, мм	Масса,   кг/100 м	Минимальный   радиус изгиба, мм
8ВТХ...60BТХ	11,9×5,2	14,3	25
80ВTX, 95ВТХ	14,5х5,7	19,7	25

Рекомендованная предельная длина нагревательной секции, м

(или суммарная длина секций одной марки, подключаемых параллельно) в зависимости от типа автоматического выключателя питания:

Тип	Температура   включения, °C	230 В
		10 A	16 A	20 A	32 A
8BTХе	10	84	135	169	210
	0	77	125	154	210
	-20	68	110	134	210
	-40	57	90	112	190
15BTХе	10	76	125	154	205
	0	70	115	140	205
	-20	62	110	122	205
	-40	52	85	102	145
30BTХе	10	52	85	102	145
	0	46	75	92	145
	-20	40	70	82	145
	-40	34	55	68	125
45BTХе	10	38	65	76	105
	0	34	60	70	105
	-20	30	50	62	100
	-40	22	35	44	80
60BTХе	10	30	50	62	90
	0	28	45	56	90
	-20	20	35	40	75
	-40	12	20	24	45
80BTХе	10	25	45	50	85
	0	22	41	46	80
	-20	18	36	40	70
	-40	15	30	35	60
95BTХе	10	20	35	45	70
	0	18	33	41	66
	-20	16	31	35	60
	-40	14	25	29	50

Для использования с типом С автоматических выключателей по стандарту ГОСТ Р 503452010 (МЭК 608981:2003)
* В момент включения нагревательной секции происходит скачок тока (стартовый ток). В  течение 5 мин. после включения величина тока стабилизируется.

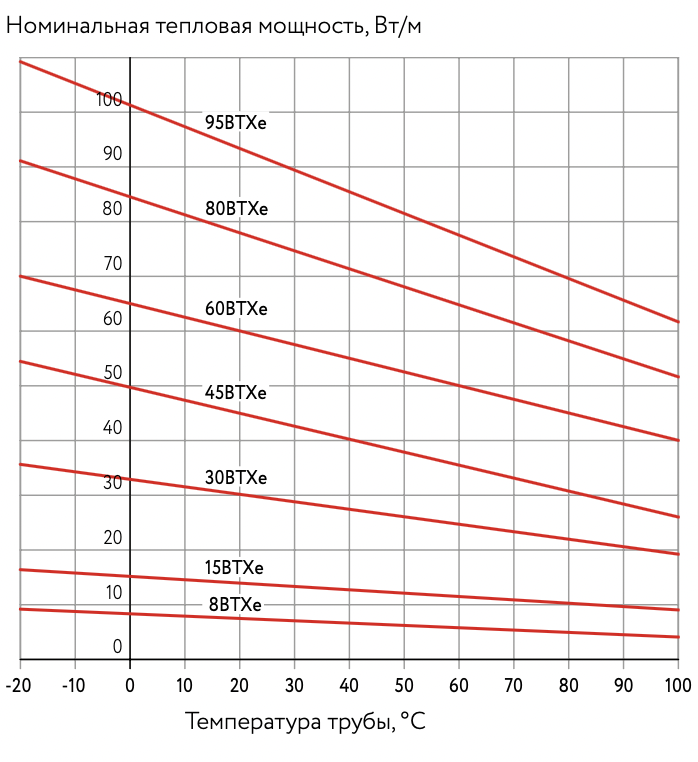

Температурные характеристики

Номинальное тепловыделение в нормированных условиях для саморегулирующихся нагревательных кабелей с рабочим напряжением 110 В или 230 В:

Дополнительные изделия (заказываются отдельно)

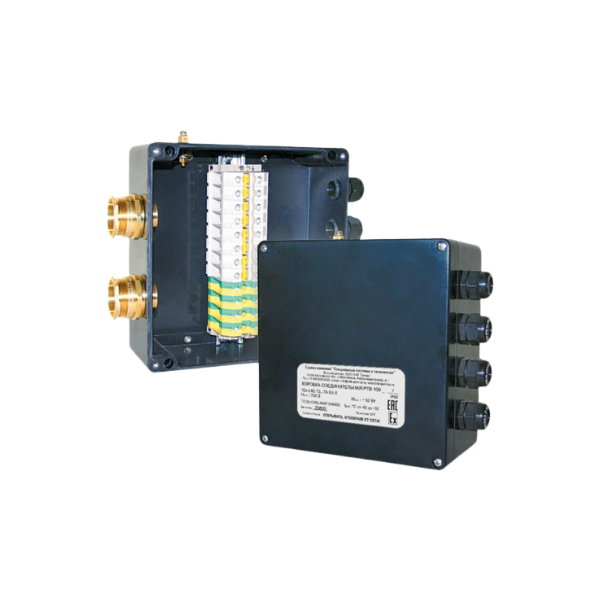

Коробки соединительные серии РТВ 401, 402; РТВ 601, 602
Комплект TKL соединительный для ввода в коробку с кабельным вводом в составе коробки
Комплект TKL/j соединительный для ввода в коробку с кабельным вводом в составе комплекта
Комплект TKT/M для соединения с установочным проводом (без использования коробок, до +110 °С)
Комплект СР-6 для соединения двух нагревательных кабелей (в том числе для ремонта)
Крепежные элементы для фиксации кабеля
