Саморегулирующийся кабель ВСК

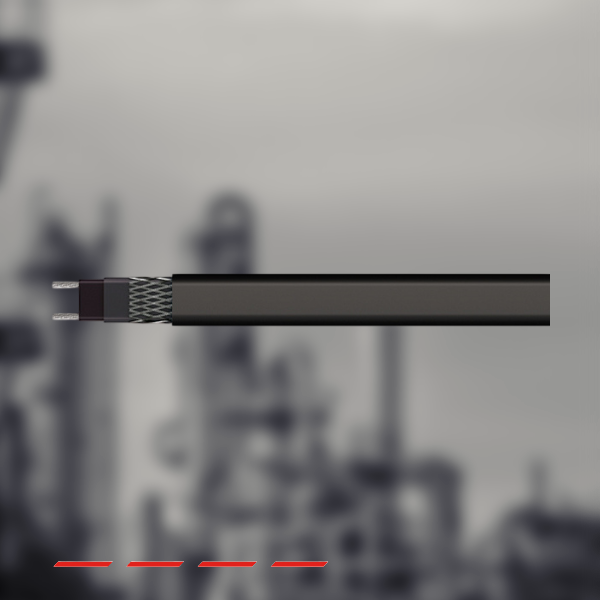

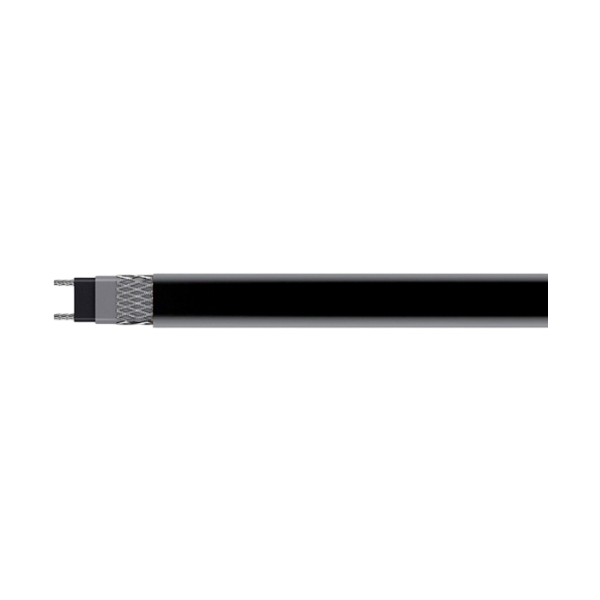

ВСК-Ф Конструкция с оболочкой из фторполимера поверх оплетки из медных луженых проволок обеспечивает защиту в местах, где могут присутствовать коррозионные химические растворы или пары.

Особенности

ВСК может быть отрезан до нужной длины по месту, точно в соответствии с длиной трубопровода, без каких-либо конструктивных сложностей.

Кабель ВСК одобрен для использования в безопасных и взрывоопасных зонах согласно мировым стандартам ГОСТ 31610.30-1-2017 (IEC/IEEE 60079-30-1:2015) и ГОСТ 31610.0-2019 (IEC 60079-0:2017).

Характеристики саморегулирования повышают безопасность и надежность кабеля. ВСК не будет перегреваться или перегорать, даже когда его отдельные участки накладываются друг на друга. Его тепловыделение саморегулируется в ответ на изменение температуры.

Установка нагревательного кабеля ВСК проста, занимает мало времени и не требует никаких специальных навыков или инструментов. Все компоненты для заделки концов, соединения и подключения питания имеются в удобных наборах.

Все компоненты, необходимые для заделки концов, соединения и подключения питания имеются в удобных наборах – КСК-3, КСК-7, КС/В.

Подробности сертификации

№ ЕАЭС RU C-RU.АЖ58.В.01810/21
№ ЕАЭС N RU Д-RU.РА01.В.52016/20

Технические характеристики

Максимальная рабочая температура	190 °С
Максимальная допустимая температура   без нагрузки	240 °С
Диапазон температур окружающей   среды	-60…+50 °С
Минимальная температура монтажа	-60 °С
Напряжение питания	до 240 (~110) В
Ех-маркировка	Ex 60079-30-1 IIC T3 Gb X
Степень защиты от внешних   воздействий по ГОСТ	14254-96 IP67
Сечение токопроводящей жилы	1,25 мм2
Электрическое сопротивление изоляции	Не менее 10 в 3 степени МОм м
Срок службы	25 лет
Гарантия	5 лет

Масса и габариты

Тип	Номинальный   размер, мм	Масса, кг/100 м	Минимальный   радиус изгиба, мм
ВСК-Ф	12,1×5,2	15,3	30

Рекомендованная предельная длина нагревательной секции, м

(или суммарная длина секций одной марки, подключаемых параллельно) в зависимости от типа автоматического выключателя питания:

ТИП	Температура   включения, °С	230 В
		16А	20А	32А
17ВСК	10	125	154	205
	0	115	140	205
	-20	110	122	205
	-40	85	102	185
30ВСК	10	85	102	145
	0	75	92	145
	-20	70	82	145
	-40	55	68	125
45ВСК	10	65	76	105
	0	60	70	105
	-20	50	62	100
	-40	35	44	80
60ВСК	10	50	62	90
	0	45	56	90
	-20	35	40	75
	-40	20	24	45

Для использования с типом С автоматических выключателей по стандарту ГОСТ Р 503452010 (МЭК 608981:2003)
* В момент включения нагревательной секции происходит скачок тока (стартовый ток). В  течение 5 мин. после включения величина тока стабилизируется.

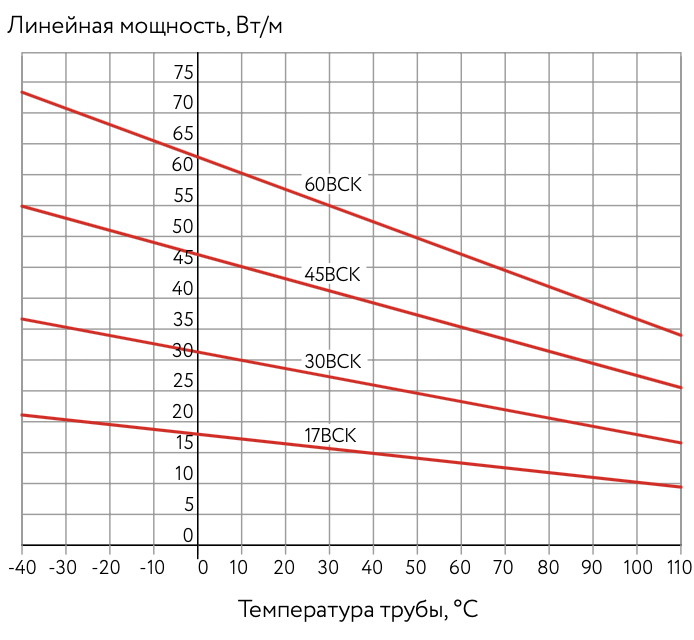

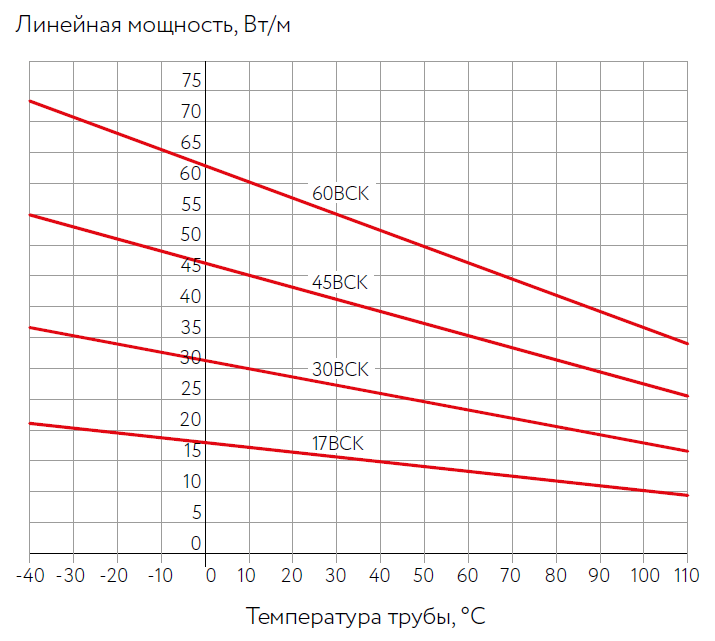

Температурные характеристики

Номинальное тепловыделение в нормированных условиях для саморегулирующихся нагревательных кабелей с рабочим напряжением 230 В:

Дополнительные изделия (заказываются отдельно)

Коробки соединительные серии РТВ 401, 402; РТВ 601, 602
Комплект КСК-3 соединительный для ввода в коробку
Комплект КСК-7 соединительный для ввода в коробку (в том числе для ремонта)
Комплект КС/В соединительный для ввода в коробку (без концевой заделки)
Крепежные элементы для фиксации кабеля
