НРК кабели нагревательные
- Автоматическое регулирование тепловыделения при изменении температуры обогреваемой поверхности
- Простая и быстрая установка, не требующая специальных инструментов
- Наружная оболочка кабеля изготовлена из материала, стойкого к воздействию ультрафиолетового излучения, атмосферным осадкам, перепадам температур
- Стоек к химическому воздействию при использовании внешней оболочки из фторопласта
- Полный набор средств управления и вспомогательных принадлежностей
- Одобрен для использования во взрывоопасных зонах
Варианты исполнения
HРК...Ф Конструкция с оболочкой из фторполимера поверх оплетки из луженых медных проволок обеспечивает защиту в местах, где могут присутствовать коррозионные химические растворы или пары.
Особенности
HРК — это саморегулирующийся нагревательный кабель, предназначенный для эксплуатации во взрывоопасных средах. Кабель используется для защиты от замерзания или поддержания заданной температуры трубопроводов и резервуаров. Саморегулирующийся нагревательный кабель НРК может быть отрезан до нужной длины по месту, точно в соответствии с конфигурацией обогреваемого объекта, без каких-либо конструктивных сложностей. Кабель НРК одобрен для использования в безопасных и взрывоопасных зонах согласно мировым стандартам, а также стандартам
ГОСТ 31610.0-2019 (IEC 60079-0:2017),
ГОСТ 31610.30-1-2017 (IEC/IEEE 60079-30-1:2015).
Характеристики саморегулирования повышают безопасность и надежность кабеля. HРК не будет перегреваться или перегорать, даже когда его отдельные участки накладываются друг на друга. Его тепловыделение саморегулируется в ответ на изменение температуры.
Все компоненты, необходимые для заделки концов, соединения и подключения питания имеются в удобных наборах – КСК-2, КСК-6, КС/С (стр. ХХ).
Подробности сертификации
№ ЕАЭС RU C-RU.АЖ58.В.01810/21№ ЕАЭС N RU Д-RU.РА01.В.52016/20
Технические характеристики
|
Максимальная рабочая температура |
65 °С |
|
Максимальная допустимая температура |
85 °С |
|
Диапазон температур окружающей |
-60…+50 °С |
|
Минимальная температура монтажа |
-60 °С |
|
Напряжение питания |
~220–240 В |
|
Ех-маркировка |
Ex 60079-30-1 IIC T6 Gb X |
|
Степень защиты от внешних |
14254-96 IP67 |
|
Сечение токопроводящей жилы |
10,17 НРК 1,00 мм2 25,31 НРК 1,25 мм2 |
|
Электрическое сопротивление |
Не менее 10 в 3 степени МОм м |
|
Срок службы |
25 лет |
|
Гарантия |
5 лет |
Масса и габариты
|
Тип |
Номинальный |
Масса, кг/100 м |
Минимальный |
|
HTM...BT |
8,7×5,5 |
7,6 |
25 |
|
HTM...BP |
8,4×5,2 |
8,8 |
25 |
Рекомендованная предельная длина нагревательной секции, м
(или суммарная длина секций одной марки, подключаемых параллельно) в зависимости от типа автоматического выключателя питания:
|
Тип |
Температура |
230 В |
|||
|
10А |
16А |
25А |
32А |
||
|
10HРК |
10 |
130 |
160 |
190 |
190 |
|
0 |
115 |
155 |
180 |
180 |
|
|
-20 |
90 |
140 |
170 |
170 |
|
|
17HРК |
10 |
120 |
150 |
175 |
175 |
|
0 |
110 |
145 |
160 |
160 |
|
|
-20 |
85 |
135 |
140 |
140 |
|
|
25HРК |
10 |
65 |
105 |
155 |
155 |
|
0 |
56 |
94 |
145 |
145 |
|
|
-20 |
40 |
70 |
115 |
130 |
|
|
31HРК |
10 |
45 |
85 |
120 |
120 |
|
0 |
40 |
75 |
115 |
115 |
|
|
-20 |
35 |
60 |
95 |
100 |
|
Для использования с типом С автоматических выключателей по стандарту ГОСТ Р 503452010 (МЭК 608981:2003)
* В момент включения нагревательной секции происходит скачок тока (стартовый ток). В течение 5 мин. после включения величина тока стабилизируется.

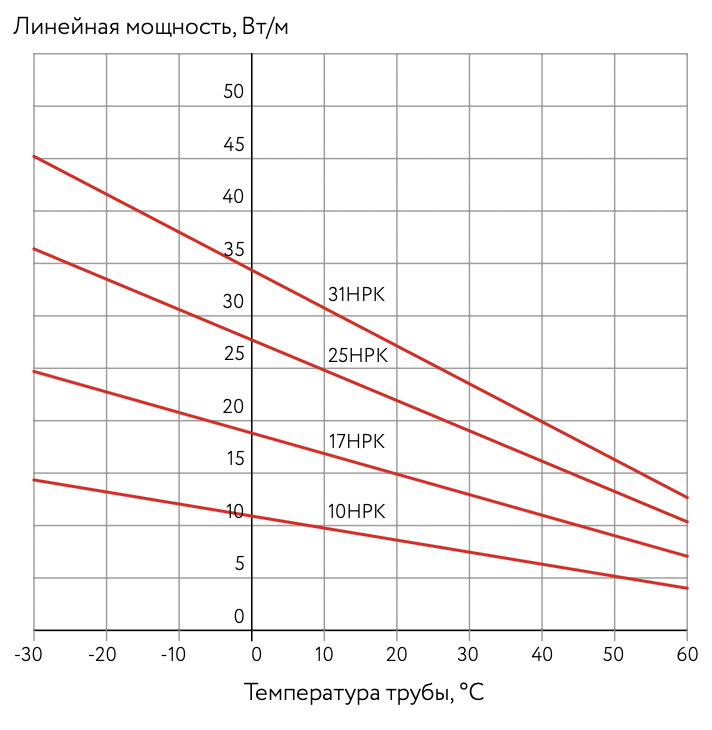

Температурные характеристики
Номинальное тепловыделение в нормированных условиях для саморегулирующихся нагревательных кабелей с рабочим напряжением 230 В:
Дополнительные изделия (заказываются отдельно)
Коробки соединительные серии РТВ 401, 402; РТВ 601, 602Комплект КСК-2 соединительный для ввода в коробку
Комплект КС/С соединительный для ввода в коробку без концевой заделки
Комплект КСК-6 для соединения саморегулирующихся нагревательных кабелей марок НРК
Установочный провод марки НУД 3
Комплект СР-6 для соединения двух нагревательных кабелей (в том числе для ремонта)
Крепежные элементы для фиксации кабеля
