Кабель HTР ARM
- Металлическая оболочка обеспечивает лучшую теплоотдачу по сравнению с обычной оболочкой из эластомера
- Металлическая оболочка кабеля обеспечивает невосприимчивость к ультрафиолету
- Полный набор средств управления и вспомогательных принадлежностей
- Специальное решение – бронированная внешняя оболочка обеспечивает надежную работу при внешних механических воздействиях
- Срок службы кабеля в металлической оболочке - до 45 лет
- Имеет сертификат соответствия для применения во взрывоопасных зонах
Варианты исполнения
HTР...BP/ARM Конструкция с оболочкой из фторполимера поверх оплетки из медных луженых проволок обеспечивает защиту в местах, где могут присутствовать коррозионные химические растворы или пары.
Особенности

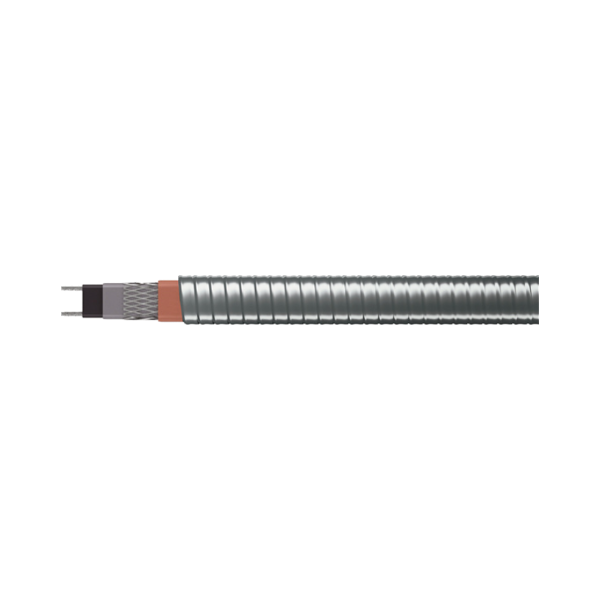

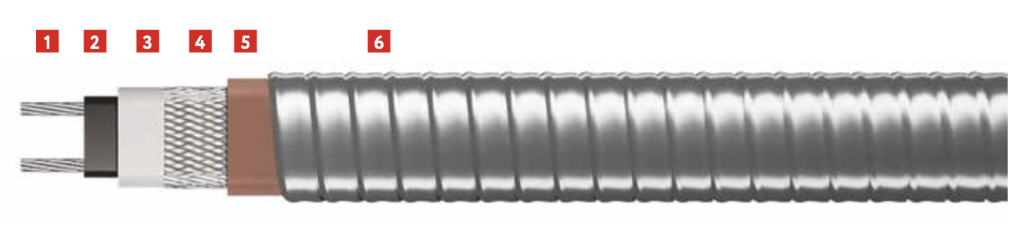

HTР ARM — это саморегулирующийся нагревательный кабель в металлической оболочке, предназначенный для защиты от замерзания или поддержания заданной температуры трубопроводов, резервуаров и другого технологического оборудования, а также для обогрева водосточных систем и кровли зданий во взрывоопасных средах.
Металлическая оболочка исключает:
– вероятность повреждения кабеля нагревательного как в процессе монтажа, так и в период, когда кабель уже смонтирован, а теплоизоляция еще нет
– возможность некорректного монтажа – перекрутов саморегулирующихся кабелей.
Он может быть отрезан до нужной длины по месту, точно в соответствии с длиной трубопровода, без каких-либо конструктивных сложностей.
Кабель HTР ARM одобрен для использования в безопасных и взрывоопасных зонах согласно мировым стандартам, а также стандартам
ГОСТ 31610.0-2019 (IEC 60079-0:2017),
ГОСТ 31610.30-1-2017 (IEC/IEEE 60079-30-1:2015).
Характеристики саморегулирования повышают безопасность и надежность кабеля. HTР ARM не будет перегреваться или перегорать, даже когда его отдельные участки накладываются друг на друга. Его тепловыделение саморегулируется в ответ на изменение температуры.
Установка нагревательного кабеля HTР ARM проста, занимает мало времени и не требует никаких специальных навыков или инструментов. Все компоненты для заделки концов, соединения и подключения питания имеются в удобных наборах.
Подробности сертификации
№ CETS 23 ATEX 040 U№ CETS 23 ATEX 041 X
№ IECEx CCVE 17.0006U
№ IECEx CCVE 17.0007X
№ 22.44.01.02659.120
№ ЕАЭС RU C-RU.АЖ58.В.03548/23
№ ЕАЭС N RU Д-RU.РА08.В.64857/22
№ ОГН4.RU.1104.B02453
Технические характеристики
|
Максимальная рабочая температура |
65 °С |
|
Максимальная допустимая температура |
85 °С |
|
Диапазон температур окружающей |
-60…+50 °С |
|
Минимальная температура монтажа |
-60 °С |
|
Электропитание |
~220–277 В ~110–120 В |
|
Ех-маркировка |
Ex 60079-30-1 IIC T6 Gb X |
|
Температурный класс |
T6 |
|
Степень защиты от внешних |
IP67 |
|
Максимальное сопротивление |
10 Oм/км |
|
Срок службы |
не менее 30 лет |
|
Гарантия |
7 лет |
Масса и габариты
|
Тип |
Номинальный |
Масса, кг/100 м |
Минимальный |
|
HTР...BT/ARM |
13,92×6,62 |
22,6 |
45 |
|
HTР...BP/ARM |
13,52×6,22 |
22,8 |
45 |
Рекомендованная предельная длина нагревательной секции, м
(или суммарная длина секций одной марки, подключаемых параллельно) в зависимости от типа автоматического выключателя питания:
| Тип |
Температура включения, °C |
230 В | |||
|---|---|---|---|---|---|
| 10 A | 16 A | 32 A | 40 A | ||
| 10HTP ARM | 10 | 130 | 205 | 210 | 210 |
| 0 | 115 | 190 | 205 | 205 | |
| -20 | 90 | 160 | 205 | 205 | |
| -40 | 70 | 125 | 160 | 160 | |
| 15HTP ARM | 10 | 120 | 170 | 185 | 190 |
| 0 | 107 | 160 | 185 | 190 | |
| -20 | 85 | 140 | 165 | 165 | |
| -40 | 65 | 115 | 130 | 130 | |
| 20HTP ARM | 10 | 90 | 150 | 190 | 190 |
| 0 | 80 | 140 | 175 | 175 | |
| -20 | 65 | 105 | 135 | 135 | |
| -40 | 50 | 85 | 110 | 110 | |
| 25HTP ARM | 10 | 65 | 105 | 155 | 155 |
| 0 | 56 | 94 | 145 | 145 | |
| -20 | 40 | 70 | 130 | 130 | |
| -40 | 30 | 55 | 90 | 90 | |
| 33HTP ARM | 10 | 45 | 85 | 120 | 120 |
| 0 | 40 | 75 | 115 | 115 | |
| -20 | 35 | 60 | 100 | 100 | |
| -40 | 25 | 50 | 75 | 75 | |
Для использования с типом С автоматических выключателей по стандарту ГОСТ Р 503452010 (МЭК 608981:2003)
* В момент включения нагревательной секции происходит скачок тока (стартовый ток). В течение 5 мин. после включения величина тока стабилизируется.

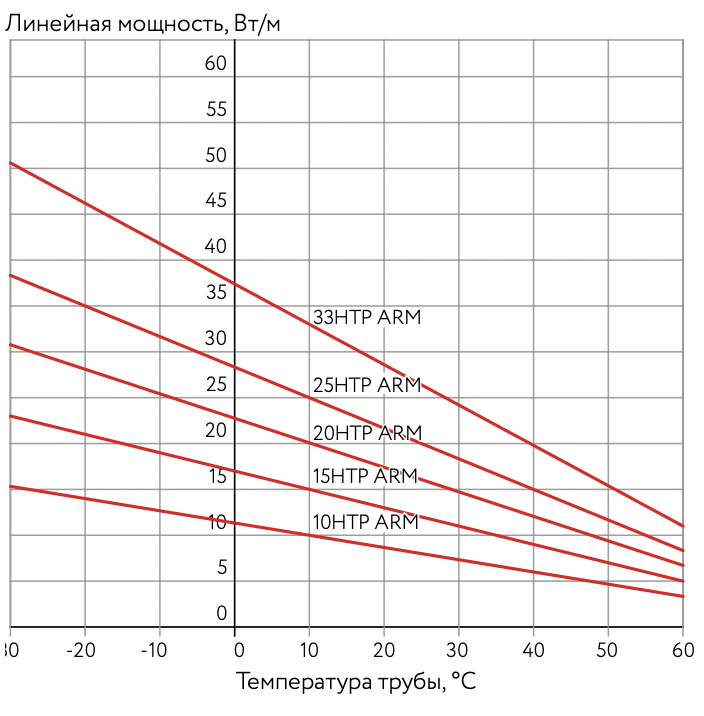

Температурные характеристики
Номинальное тепловыделение в нормированных условиях для саморегулирующихся нагревательных кабелей с рабочим напряжением 110 В или 230 В:
Дополнительные изделия (заказываются отдельно)

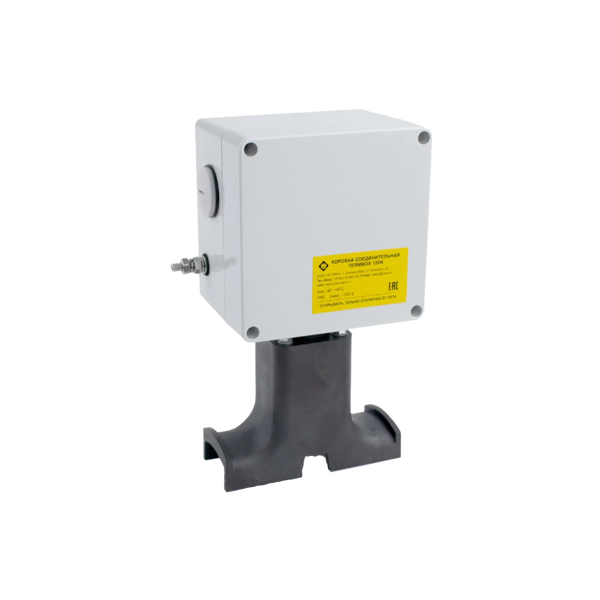

Коробки соединительные серии РТВ 401, 402; РТВ 601, 602 Комплект TKL соединительный для ввода в коробку с кабельным вводом в составе коробки
Комплект TKL/j соединительный для ввода в коробку с кабельным вводом в составе комплекта
Комплект TKT/M для соединения с установочным проводом (без использования коробок, до +110 °С)
Комплект СР-6 для соединения двух нагревательных кабелей (в том числе для ремонта)
Крепежные элементы для фиксации кабеля
