Регулятор температуры электронный РТМ-2100

Регулятор температуры электронный РТ-330

• Контроль 6-ти независимых каналов (с возможностью увеличения количества каналов при помощи модуля расширения РТМ-ЕМ)
• Возможность поочередного запуска линий обогрева с таймером задержки включения
• Высокая точность измерения температуры
• Максимальная удаленность датчиков температуры — до 1000 м для датчиков 4…20 мА и до 100 м для всех остальных
• Источником данных температуры могут выступать локально подключенные датчики или данные по протоколу Modbus RTU
• Электропитание от сетевого переменного напряжения 230 В 50/60 Гц или от постоянного напряжения 24 В
• Диапазон регулирования температур-100… +600 °С
• Встроенный ЖК-дисплей
• Простая настройка контролируемых температур
• Интерфейс связи RS–485 с протоколом Modbus RTU (опционально — интерфейс Ethernet с протоколом Modbus TCP)
• Сохранение параметров в энергонезависимой памяти

Описание:

Регулятор температуры электронный РТМ-2100 предназначен для автоматического управления температурным режимом в электрических системах обогрева жилых помещений, в системах обогрева грунта, трубопроводов, технологического оборудования, крыш, водостоков и т.д., а также в других системах автоматического управления. Основной особенностью регулятора РТМ-2100 является возможность независимого использования различных алгоритмов управления по каждому каналу управления. На каждый канал управления независимо может быть выбран свой алгоритм из представленных ниже вариантов.

Алгоритм работы

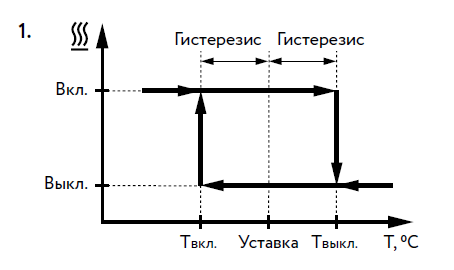

1. Регулирование по температуре обогреваемой поверхности (алгоритм «Труба»)

Датчик температуры расположен на трубе. Дискретное управление по установленной температуре и гистерезису. Предназначен для систем электрообогрева трубопроводов, а также антиобледенительных систем.

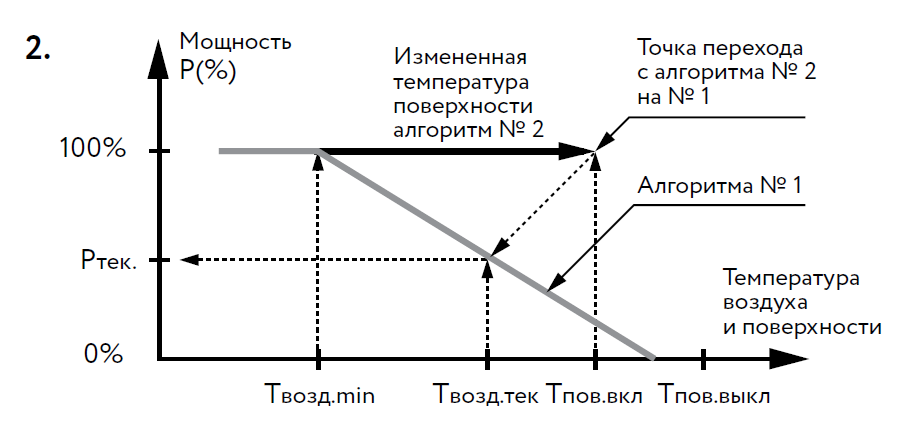

2. Регулирование по температуре окружающей среды с контролем температуры
обогреваемой поверхности (алгоритм «Труба+»).

Управление релейное, пропорциональное относительно температуры окружающего воздуха. Кроме контроля температуры окружающего воздуха алгоритм предусматривает и контроль температуры обогреваемой поверхности. Если датчик температуры поверхности не подключен, то управление обогревом производится только по датчику температуры воздуха — алгоритм № 1. При подключении датчика температуры поверхности происходит корректировка работы алгоритма по воздуху в соответствии с текущей температурой поверхности — управление обогревом ведется по алгоритму № 1 и алгоритму № 2.

При выходе из строя датчика температуры воздуха реле управления обогревом выключаются во всех каналах.

При выходе из строя датчика температуры поверхности управление обогревом продолжается по сигналу от датчика температуры воздуха.

3. Управление по текущим погодным условиям (алгоритм «Кровля/дорога»)

Данный алгоритм позволяет реализовать совмещенную систему антиобледенения кровли, лотков, желобов, капельников, водосточных труб и открытых площадей путем комплектации соответствующими датчиками осадков, воды и температуры.

При подключенном датчике температуры открытой площади регулятор, кроме контроля наличия/отсутствия осадков и воды, контролирует температуру поверхности и поддерживает установленную температуру независимо от наличия осадков и воды.

4. Алгоритм «Таймер»

Данный алгоритм позволяет вручную установить необходимый уровень мощности в процентах.

5. Алгоритм «Измеритель»

Предназначен для измерения и отображения температурных значений. При работе данного алгоритма все релейные каналы управления находятся в выключенном состоянии, и управление обогревом не происходит.

Подробности сертификации

Подробности сертификации

ТР ТС 004/2011 «О безопасности низковольтного оборудования»

ТР ТС 020/2011 «Электромагнитная совместимость технических средств»

ТР ЕАЭС 037/2016 «Об ограничении применения опасных веществ в изделиях электротехники и радиоэлектроники»
