Регулятор температуры электронный РТМ-2000

Регулятор температуры электронный РТМ-2000

• Управление по 4-м независимым каналам
• Высокая точность измерения температуры
• Высокая помехозащищенность каналов измерения
• Максимальная удаленность датчиков температуры — до 1000 м для датчиков 4…20 мА и до 100 м для всех остальных
• Одновременное отображение температур по всем каналам управления
• Диапазон регулирования температур: –100 ...+600 °С
• Встроенный ЖК-дисплей
• Простая настройка контролируемых температур
• Напряжение питания ~90..245 В, 50…60 Гц
• Интерфейс RS–485 с протоколом Modbus RTU
• Сохранение параметров в энергонезависимой памяти

Описание:

Регулятор температуры РТМ-2000 широко применяется в системах архитектурного и промышленного обогрева. Он позволяет реализовать все существующие варианты систем антиобледенения с применением нагревательных кабелей. Обилие настроек позволяет адаптировать регулятор к особенностям местного климата и использовать тепло максимально эффективно, обеспечивая тем самым экономию электроэнергии до 40%.

Данный регулятор характеризует высокая точность, а также высокая помехозащищенность каналов измерения температуры. Благодаря этому его удобно использовать при значительных удалениях от контролируемых зон до 100 м.

РТМ-2000 обеспечивает оптимальное поддержание температуры для каждого из четырех независимых каналов управления.

Регулятор температуры РТМ-2000 может быть интегрирован в системы АСУТП с помощью цифрового интерфейса передачи данных RS–485 по протоколу Modbus RTU. С помощью выходных релейных каналов обеспечивается управление системой электрообогрева.

Регулятор оснащен жидкокристаллическим дисплеем для отображения текущего состояния работы системы и настройки параметров.

Алгоритм работы

Регулятор температуры РТМ-2000 предусматривает 5 алгоритмов управления для каждого из 4-х каналов управления:

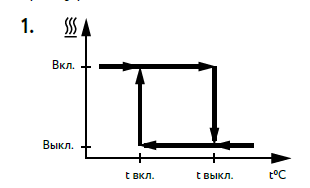

1. ТРУБА — двухпозиционное управление (по температуре включения и выключения).

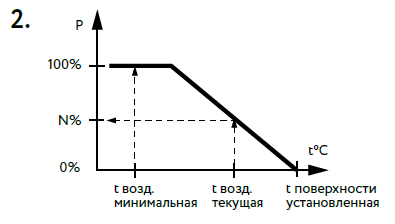

2. ТРУБА+ — пропорциональное управление по температуре окружающего воздуха (пропорционально относительно температуры окружающего воздуха с возможностью контроля температуры поверхности).

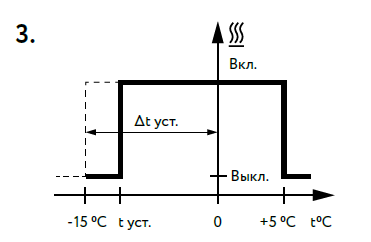

3. КРОВЛЯ/ДОР — управление системами антиобледенения кровли и открытых площадей.

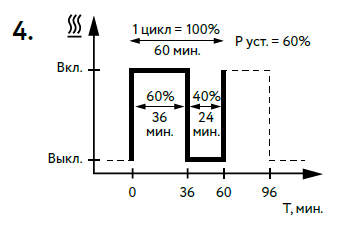

4. ТАЙМЕР — управление процентом мощности по периоду времени.

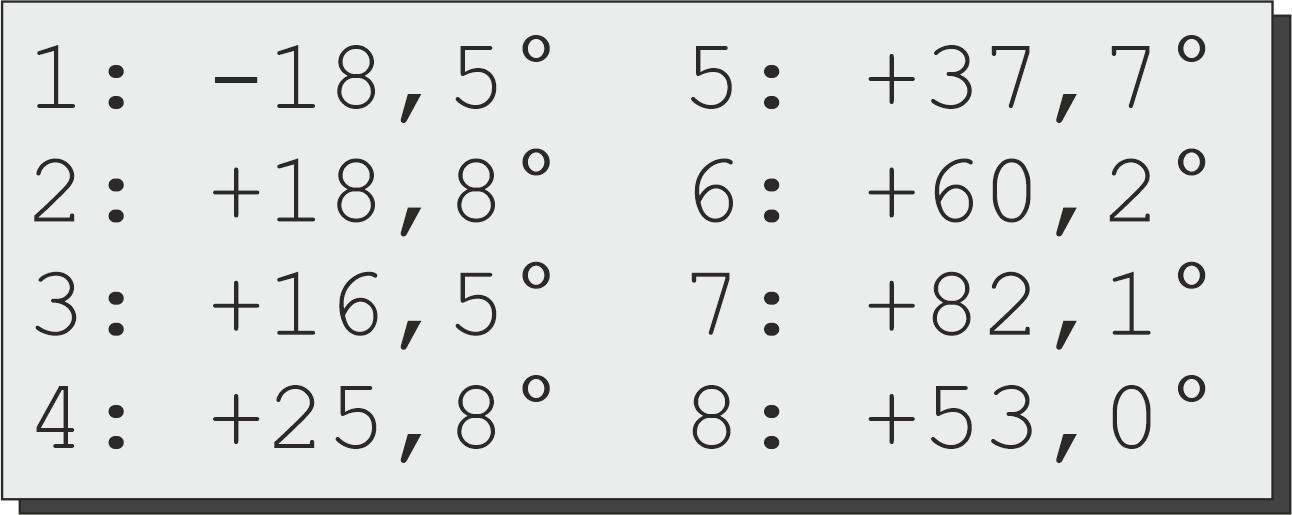

5. ИЗМЕРИТЕЛЬ — измерение и индикация восьми температурных каналов одновременно.

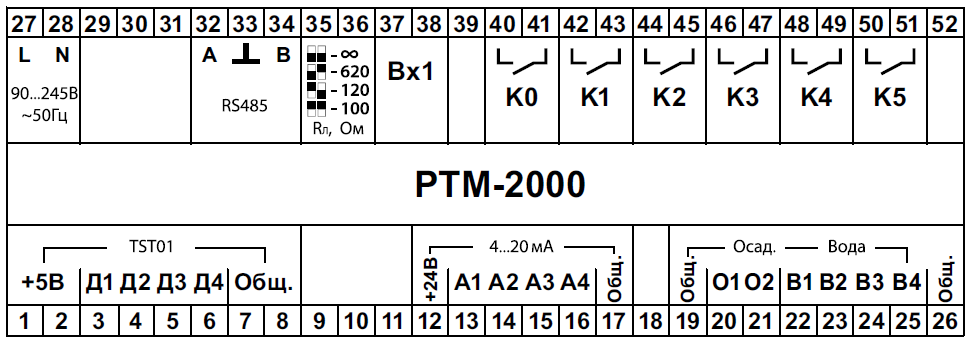

Схема подключения

Технические характеристики

Особенности алгоритма «КРОВЛЯ/ДОР»

Алгоритм «КРОВЛЯ/ДОР» предназначен для работы РТМ-2000 в составе систем антиобледенения кровли, лотков, желобов, капельников, водосточных труб с целью очистки их поверхностей от атмосферных осадков и предотвращения образования наледи. Также в алгоритме «КРОВЛЯ/ДОР» предусмотрена работа по удалению наледи на открытых площадях.

Регулятор температуры РТМ-2000 позволяет:

• подключать датчики температуры, осадков и талой воды и измерять соответствующие параметры (температуру окружающего воздуха, наличие атмосферных осадков и талой воды в водосточной системе);
• работать как в автоматическом режиме, так и в режиме ручного управления — работа системы независимо от состояния подключенных датчиков;
• управлять работой 4-х разных контуров независимо друг от друга (обогрев кровли, водосточных труб);
• отображать режимы работы, а также состояние датчиков и реле на ЖК-дисплее;
• устанавливать параметры и режимы работы при помощи органов управления на передней панели.

Информация для заказа:

1. Регулятор температуры электронный РТМ-2000.

В зависимости от назначения системы обогрева дополнительно приобретаются:

2. Температурный датчик TST01 — 1 шт. на каждый измерительный канал.

3. Датчик осадков TSP01, TSP02.

4. Датчик воды TSW01.

5. Блок питания для датчика осадков БПДО (для систем антиобледенения).

Подробности сертификации

№ ЕАЭС RU C-RU.РС52.В.00478/19
