Регулятор температуры электронный РТ-330
Регулятор температуры электронный РТ-330
- Простота эксплуатации
- Компактные размеры
- Самостоятельная коммутация контактов до 16 А
- Регулируемый температурный диапазон включения обогрева для предотвращения образования наледи
- Индикация включенного состояния и состояния нагрева
- Сохранение параметров в энергонезависимой памяти
Описание:
Регулятор температуры электронный РТ-330 предназначен для управления антиобледенительными системами в заданном регулируемом диапазоне с использованием выносного датчика температуры непосредственно с помощью встроенного реле или через управляемые пускатели. Монтируется в шкафу управления на стандартную DIN-рейку.

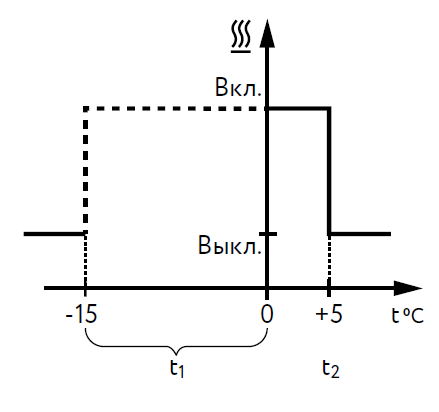

Алгоритм работы
Прибор рассчитан на работу системы обогрева в диапазоне температур от –15 до +5 °С.
Именно в этом температурном диапазоне наиболее вероятно образование наледи.
При температуре ниже +5 °C прибор включает обогрев, а при температуре в диапазоне от –15 °C до 0 °C и ниже обогрев выключается, поскольку обледенение маловероятно.
Технические характеристики
|
Температурный диапазон выдачи управляющего сигнала |
–15 … +5 °C |
|
Пределы регулирования нижней границы температурного диапазона |
–15 … 0 °С |
|
Напряжение питания |
207…253 В~, 50 Гц |
|
Максимальная потребляемая мощность |
не более 0,5 Вт |
|
Габаритные размеры |
35×90×58 мм |
|
Масса |
110 г |
|
Температура эксплуатации |
+5 … +45 °C |
|
Максимально допустимая влажность воздуха |
90% при +30 °С |
|
Степень защиты корпуса по ГОСТ 14254-96 |
IP20 |
|
Тип крепления в шкаф |
DIN-рейка |
|
Датчик температуры |
TST05 или аналог* (терморезистор) |
|
Сопротивление датчика |
1,0 кОм при 25 °С |
|
Расположение датчика |
выносной |
|
Длина установочного провода датчика |
до 4 м |
|
Количество каналов датчиков температуры |
1 |
|
Количество каналов управления |
1 |
|
Максимальный ток нагрузки |
16 А |
|
Класс защиты от поражения электрическим током |
II |
|
Срок службы |
не менее 10 лет |
* В комплект поставки не входит, заказывается отдельно.

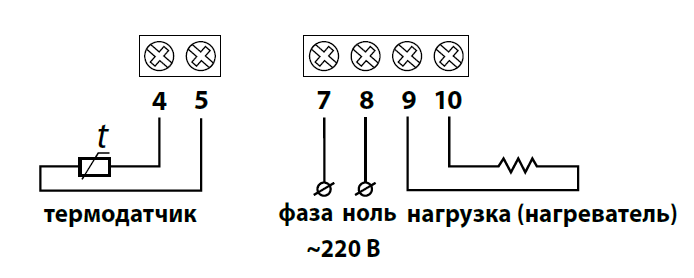

Схема подключения
100% изделий проходят проверку ОТК. Установленные параметры сохраняются в энергонезависимой памяти.
Информация для заказа
Регулятор температуры электронный РТ-330
Подробности сертификации
№ ЕАЭС RU C-RU.РС52.В.00477/19
