Модули контроля и управления ConTrace MS

Модули контроля и управления ConTrace MS

• Каждый модуль MS является полноценным контроллером
• Возможность построения многоканальной системы управления
• Контроль состояния системы в период простоя
• Измерение токов утечки
• Измерение текущих токов
• Варианты настройки параметров с самого модуля, через подключенным ПК или по сети RS-485
• Функция резервирования с перехватом управления
• Контроль состояния внешнего УЗО Контроль состояния контактора
• Счетчик ресурса контактора
• Счетчик времени наработки греющего кабеля
• Плавное или дискретное управление нагрузкой
• Универсальный измерительный канал для различных типов температурных датчиков
• Искробезопасные цепи

Назначение

 Основным назначением модулей MS1 и MS3 является управление системой электрообогрева. Применяется для защиты от замерзания или поддержания температуры промышленных трубопроводов и емкостей.

Описание

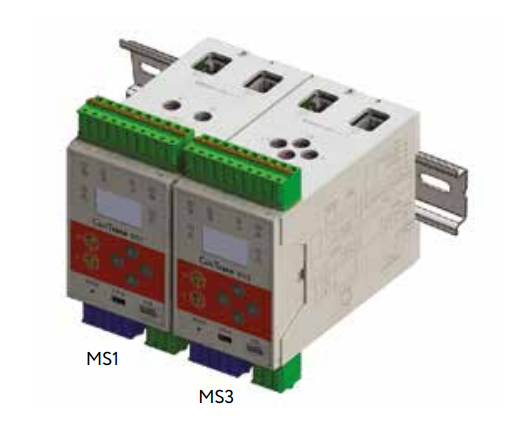

Модули контроля и управления ConTrace MS1 и MS3 являются полноценными одноканальными контроллерами, способными работать с максимальной эффективностью в составе многоканальной специализированной системы управления ConTrace.
Модуль управления предназначен для управления трехфазной (MS3) или однофазной (MS1) нагрузкой с помощью одного из вариантов: электромагнитного контактора, твердотельного реле или устройства плавной регулировки с управляющим напряжением 0…10 Вольт

Настройка и управление

Модули контроля и управления ConTrace MS имеют двухцветный OLED-дисплей и кнопки навигации. Благодаря интуитивному интерфейсу и достаточному количеству органов сигнализации и управления на самом устройстве, каждый модуль может быть настроен с лицевой панели. Модуль ConTrace MS также можно настроить, подключив ПК или ноутбук к разъему USB Type-C, расположенному на лицевой панели модуля. Удаленная настройка и управление устройством осуществляется по интерфейсу RS-485.

Контроль состояния системы электрообогрева

Модуль управления непрерывно измеряет ток, протекающий через нагрузку, а также ток утечки бесконтактным способом. В случае превышения тока утечки установленного оператором значения или выхода величины тока нагрузки за границу установленного диапазона, выдается сообщение об аварии, а нагрузка отключается. При этом для тока утечки можно установить предупреждающее значение, по достижении которого устройство будет сигнализировать о наступлении события, но обогрев остановлен не будет.
Модули ConTrace MS способны уведомлять об истечении ресурса отдельных узлов системы по таким параметрам, как количество циклов включения-выключения контактора и время наработки греющего кабеля. Эти значения доступны для настройки пользователем. Дополнительно пользователю доступна информация по общему времени наработки и времени работы модуля ConTrace MS после последней перезагрузки.
Модуль MS имеет четыре дискретных входа для отслеживания работы исполнительных устройств и  приема команд удаленного управления. Модуль также имеет настраиваемый дискретный выход, срабатывающий по заданному пользователем сценарию.

Аварийное резервирование управления

Функция аварийного резервирования модулей MS реализуется по принципу «1+1», т.е. к основному модулю MS через специальный разъем подключается такой же модуль MS. Резервный модуль контролирует работоспособность основного модуля управления и в случае выхода из строя основного, резервный модуль перехватывает управление на себя. Это значительно повышает надежность системы управления и применимо для особо ответственных нагрузок

Tехнические характеристики

Маркировка взрывозащиты	[Ex ia Gb] IIC
Напряжение питания модуля	24 В24 В ⎓
Максимально пропускаемый ток нагрузки	60 А
Максимальная потребляемая мощность	2 Вт
Интерфейс передачи данных	RS-485
Протокол передачи данных	Modbus / RTU
Сигналы подключения интерфейса RS485	A, B, GND
Разъемы подключения питания/ интерфейса RS-485 и резервного модуля	8P8C
Кабель подключения питания/интерфейса RS-485 и резервного модуля	UTP/FTP cat.5
Тип клеммных зажимов	разъемные
Тип зажимного механизма клеммных зажимов	пружинный
Сечение/кол-во одновременно подключаемых проводов к клеммам	до 2,5 мм2 / 1
Диаметр сквозных отверстий проводников нагрузки	8 мм
Дискретный выход управления нагрузкой	250 В, 5 А
Аналоговый выход управления нагрузкой	0…10 В
Импульсный выход для твердотельного реле управления нагрузкой	24 В
Дискретный выход аварийного сигнала	250 В, 5 А
Кол-во дискретных входов	4
Кол-во каналов измерения температуры	1
Типы датчиков температуры.	см. таблицу «Типы датчиков»
Диапазон измерения температуры	-100 … +600 ⁰С
Точность измерения температуры	0,5 ⁰С
Температура эксплуатации	-40…+50 ⁰С
Установка	DIN-рейка 35 мм
Степень защиты от влаги и пыли	IP20
Габаритные размеры, Ш×В×Г, мм	55×115×120
Масса, г	300
Срок службы	не менее 10 лет
Наработка на отказ, не менее	30 000 часов

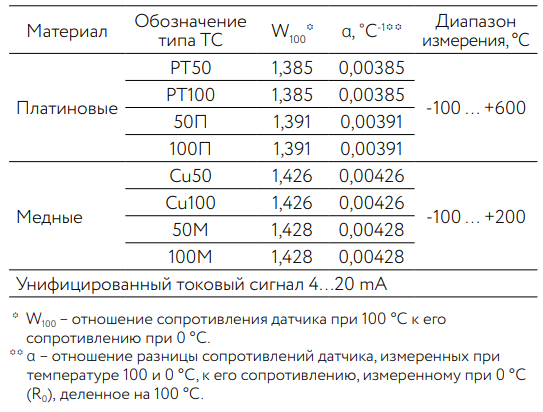

Типы датчиков

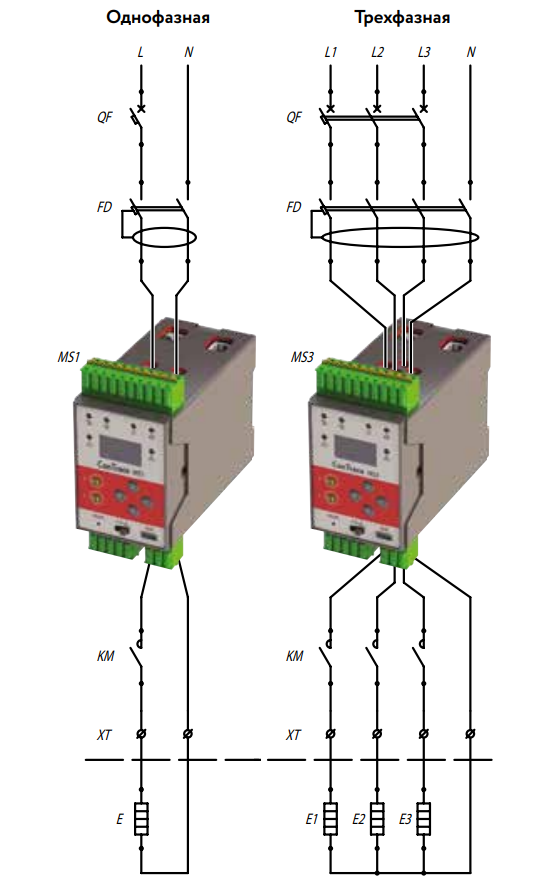

Установка модулей MS в цепях нагрузки

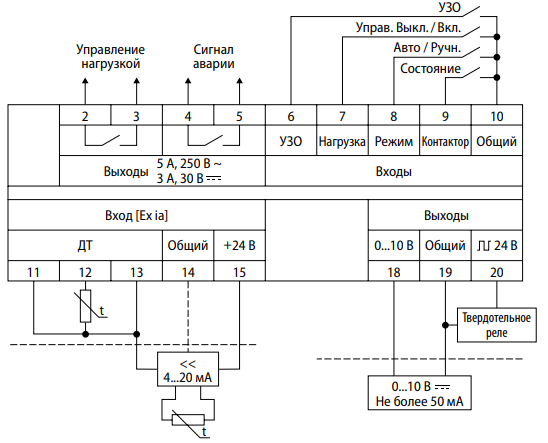

Схема подключения

Информация для заказа

1. Модуль контроля и управления ConTrace MS1
2. Модуль контроля и управления ConTrace MS3

Подробности сертификации

№ ЕАЭС RU C-RU.PC52.B.00415/19
№ ЕАЭС RU C-RU.АА87.В.00225/19
