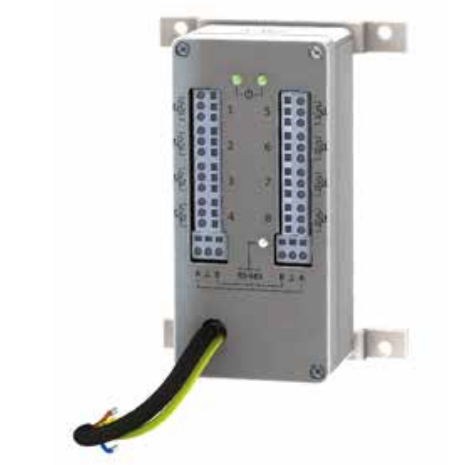

Модуль измерения температуры ConTrace AS

Модули измерения температур ConTrace AS

• 8 каналов измерения температуры
• До 16 последовательно подключаемых модулей
• До 128 измерительных каналов при масштабировании системы
• Максимальная удаленность модуля от регистрирующего устройства — 1 200 м
• Искробезопасная электрическая цепь

Назначение

Модули измерения температур ConTrace AS применяются для контроля температур технологических трубопроводов и резервуаров различных областей промышленности.
Предназначены для установки в шкафах управления.

Описание

Модуль ConTrace AS является одним из компонентов специализированной системы управления электрообогревом ConTrace. Передача данных значений температур осуществляется по протоколу Modbus RTU стандарта RS-485. Это делает возможным применение модулей ConTrace AS в составе сторонних систем управления, поддерживающих данный вид связи.
Применение модулей ConTrace AS позволяет осуществлять централизованный контроль значений температур в радиусе до 100 м от места установки.  К каждому модулю ConTrace AS может быть подключено до 8 термометров сопротивления. Поступающие с них данные передаются на регистрирующее устройство посредством всего одного кабеля по стандарту RS-485. При этом на расстоянии в  1200 м может быть последовательно подключено до 16 устройств измерения температур ConTrace. Это дает возможность отслеживать изменения температурных показателей системы электрообогрева в 128 точках одновременно.
Модули измерения температур ConTrace полностью совместимы, что позволяет применять модули ConTrace AS, установленные в шкафах управления, одновременно с блоками ConTrace AS-xxx-Ex, размещенными во взрывоопасной зоне. Модули ConTrace AS могут быть последовательно соединены с полевыми блоками удаленного измерения температур ConTrace AS-xxx-Ex в любой очередности.

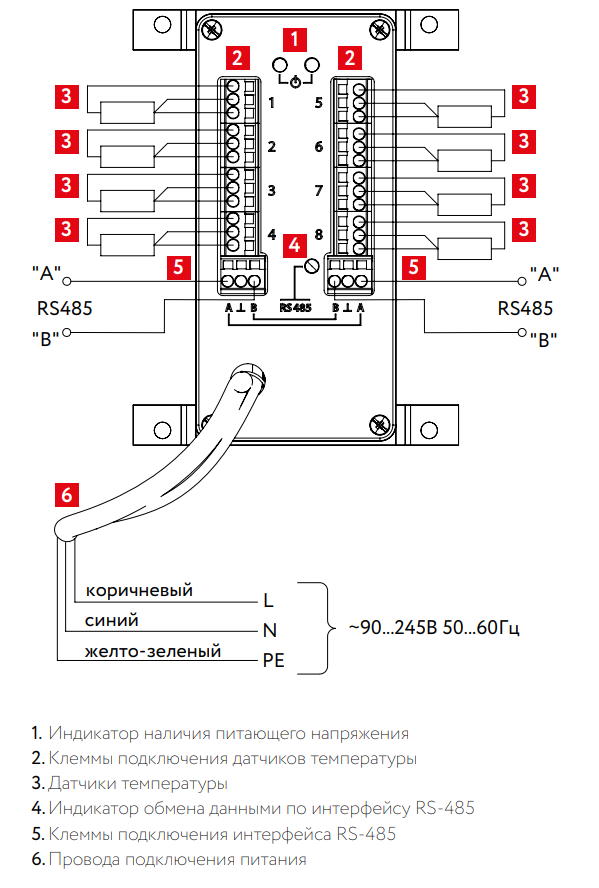

Подключение и индикация

Tехнические характеристики

Маркировка взрывозащиты	[Ex ia Gb] IIC
Напряжение питания модуля	90...245 В, 50…60 Гц
Максимальная потребляемая мощность	5 Вт
Интерфейс передачи данных	RS—485
Протокол передачи данных	Modbus / RTU
Сигналы подключения интерфейса RS-485	A, B, GND
Скорость передачи данных по интерфейсу RS-485	9 600 …115 200 бит/ сек.
Максимальная длина сегмента сети интерфейса RS-485	1 200 м*
Клеммные контакты подключения 1. Датчиков температуры 2. Интерфейсного кабеля	до 2,5 мм2
Длина проводов питания	210 мм
Сечение проводов питания	0,75 мм
Длина провода заземления	230 мм
Сечение провода заземления	4,0 мм2
Количество каналов измерения температуры	8
Разрядность АЦП измерительного канала	23 бит
Типы датчиков температуры	см. таблицу «Типы датчиков»
Диапазон измерения температуры	-100…+600 °С
Точность измерений	0,5 °С
Максимальная длина соединительного кабеля подключения датчиков температуры	100 м
Схема подключения датчиков температуры	трехпроводная
Температура эксплуатации	55…+50 ⁰С
Степень защиты от влаги и пыли	IP20
Габаритные размеры, Ш×В×Г, мм	85×190×65
Масса, г	1 000
Срок службы	не менее 10 лет
Наработка на отказ, не менее	30 000 часов

* Зависит от выбранной скорости передачи данных и условий прокладки контрольного кабеля.


Типы датчиков

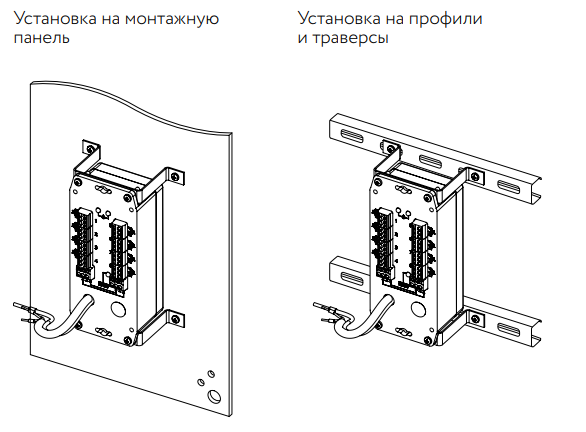

Примеры установки

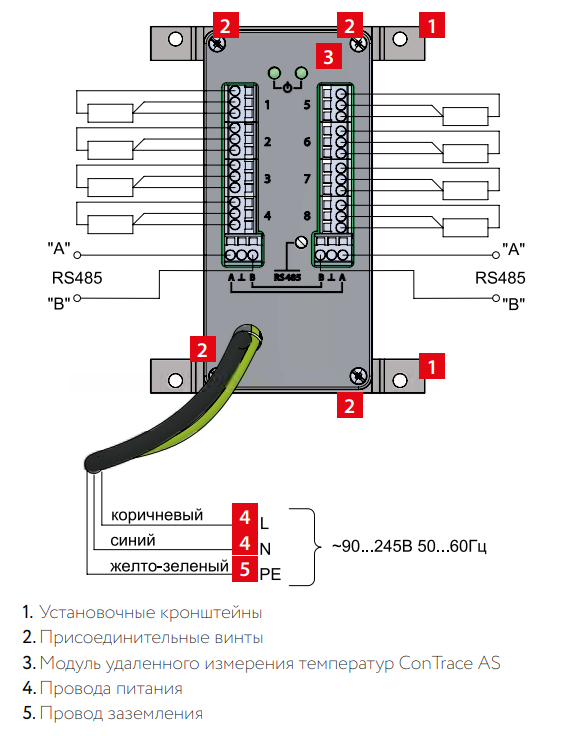

Конструкция

Модуль измерения температур AS поставляется с  установочными кронштейнами и присоединительными винтами

Подробности сертификации

№ ЕАЭС RU C-RU.PC52.B.00624/21
№ ЕАЭС RU C-RU.АА87.В.00226/19

Информация для заказа

Модуль измерения температур ConTrace AS.
