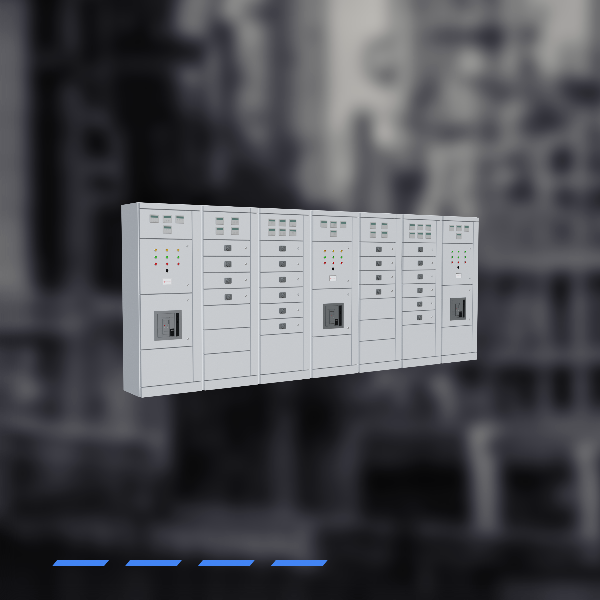

Главный распределительный щит ГРЩ
Главный распределительный щит (ГРЩ) – низковольтное комплектное устройство для учета и распределения электроэнергии между группами потребителей, а также контроля и защиты отходящих электрических цепей для жилых домов и промышленных объектов.
Сборка ГРЩ – особенности конструкции, устройство
ГРЩ, как и большинство НКУ, также имеет панельную структуру – все панели соединены между собой электрически и механически, каждая выполняет определенные функции. Панель представляет собой набор различного оборудования, смонтированного на несущие профили, которая помещена в металлический шкаф с дверцей. Сборка ГРЩ может осуществляться в соответствии с технической и проектной документацией заказчика.
По функциональному назначению различают панели:
- вводные – установлена коммутационная аппаратура, блоки контроля и учета качества энергии; также могут оснащаться АВР;
- секционные – обеспечивают секционирование электроэнергии, также могут содержать блоки автоматического или ручного управления и собственных нужд.
- линейные – питают отходящие цепи. Оборудуются автоматическими выключателями различных типов и рубильниками.
Панельная конструкция ГРЩ облегчает транспортировку, монтаж и обслуживание (можно легко разобрать на отдельные элементы и при необходимости изменить схему электрических соединений). Главный распределительный щит должен устанавливаться в специально оборудованных помещениях с ограниченным доступом.
Технические характеристики
|
Номинальное напряжение питающих сетей, В |
400 |
|
Частота, Гц |
50 |
|
Количество вводов |
1 - 3 |
|
Номинальный ток ввода, А |
до 3200 |
|
Напряжение изоляции, Ui, В |
до 1000 |
|
Номинальное напряжение вспомогательных цепей, В |
230 |
|
Степень защиты по ГОСТ 14254 не ниже |
IP31 |
|
Вид климатического исполнения по ГОСТ 15150 |
УХЛ4 |
|
Группа механического исполнения по ГОСТ 17516.1 |
M3 |
Установка ГРЩ
По конструктивному исполнению различают следующие типы ГРЩ:
- напольного типа – наиболее объемные и мощные, питающие большое количество потребителей;
- встраиваемого типа – устанавливаются в специальную нишу в стене, что позволяет рационально использовать пространство помещения;
- навесного типа – просты в монтаже, имеют компактные размеры.
Условия эксплуатации
- высота над уровнем моря не более 1000 м;
- температура окружающего воздуха от плюс 5°С до плюс 40°С;
- относительная влажность воздуха –60 % при температуре плюс 20°С;
- атмосферное давление – от 86,6 до 106,7 кПа;
- тип атмосферы по ГОСТ 15150 – II (промышленная);
- окружающая среда невзрывоопасная, не содержащая взрывоопасной пыли, агрессивных газов в концентрациях, разрушающих металлы и изоляцию.
| Высота, мм | до 2200 |
| Ширина, мм | от 1000 |
| Глубина, мм | до 1000 |
